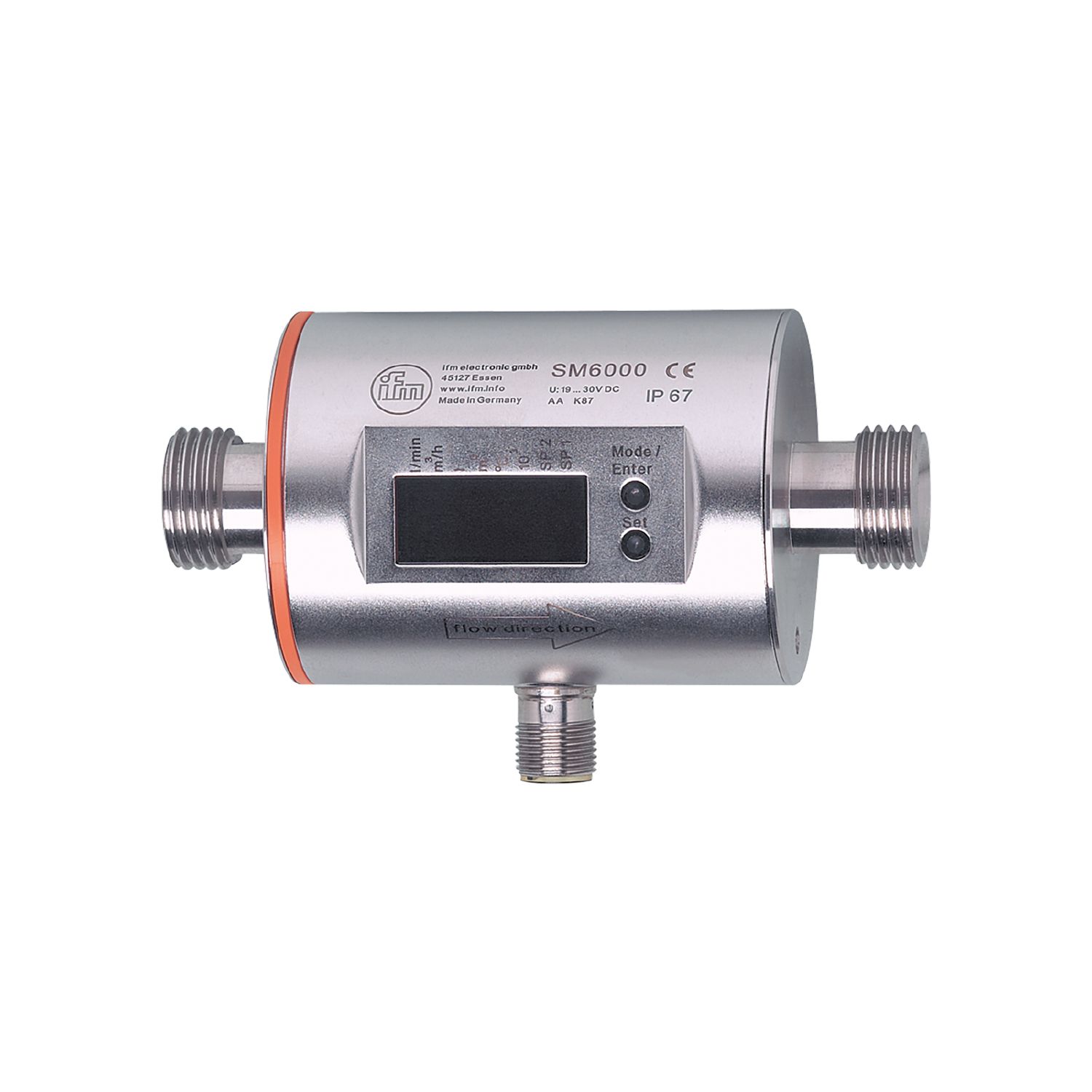

Magnetisch-induktiver Durchflusssensor

SMR12GGXFRKG/US-100

SM6000

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • ce
  • eac
  • cul
  • iolink
Download
Technische Details
Einsatzbereich
Applikation Totalisatorfunktion; für den industriellen Einsatz
Montage Anschluss an Rohrleitung durch Adapter
Medien Leitfähige flüssige Medien; Wasser; wasserbasierte Medien
Medien
Leitfähigkeit: ≥ 20 µS/cm
Viskosität: < 70 mm²/s (40 °C)
Mediumtemperatur [°C] -10...70
Druckfestigkeit [bar] 16
Elektrische Daten
Betriebsspannung [V] 18...30 DC; (nach EN 50178 SELV/PELV)
Stromaufnahme [mA] 95; (24 V)
Min. Isolationswiderstand [MΩ] 100; (500 V DC)
Schutzklasse III
Verpolungsschutz ja
Bereitschaftsverzögerungszeit [s] 5
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
Eingänge
Eingänge Zählerreset
Ausgänge
Gesamtzahl Ausgänge 2
Ausgangssignal Schaltsignal; Analogsignal; Impulssignal; IO-Link; (konfigurierbar)
Elektrische Ausführung PNP/NPN
Anzahl der digitalen Ausgänge 2
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
max. Spannungsabfall Schaltausgang DC [V] 2
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 200
Anzahl der analogen Ausgänge 1
Analogausgang Strom [mA] 4...20; (skalierbar)
Max. Bürde [Ω] 500
Analogausgang Spannung [V] 0...10; (skalierbar)
Min. Lastwiderstand [Ω] 2000
Impulsausgang Durchflussmengen-Zähler
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Mess-/Einstellbereich
Messbereich
0,1...25 l/min 0,005...1,5 m³/h
Anzeigebereich
-30...30 l/min -1,8...1,8 m³/h
Auflösung
0.05 l/min 0.005 m³/h
Schaltpunkt SP
0,25...25 l/min 0,015...1,5 m³/h
Rückschaltpunkt rP
0,1...24,9 l/min 0,005...1,495 m³/h
Analogstartpunkt ASP
0...20 l/min 0...1,2 m³/h
Analogendpunkt AEP
5...25 l/min 0,3...1,5 m³/h
Schrittweite
0,05 l/min 0,005 m³/h
Durchflussmengenüberwachung
Impulswertigkeit 0,00001...30 000 m³
Impulslänge [s] 0,01...2
Temperaturüberwachung
Messbereich [°C] -20...80
Auflösung [°C] 0,2
Schaltpunkt SP [°C] -19,2...80
Rückschaltpunkt rP [°C] -19,6...79,6
Analogstartpunkt [°C] -20...60
Analogendpunkt [°C] 0...80
In Schritten von [°C] 0,2
Genauigkeit / Abweichungen
Strömungsüberwachung
Genauigkeit (im Messbereich) ± (0,8 % MW + 0,5 % MEW)
Wiederholgenauigkeit ± 0,2% MEW
Temperaturüberwachung
Genauigkeit [K] ± 2,5 (Q > 1 l/min)
Reaktionszeiten
Strömungsüberwachung
Ansprechzeit [s] 0,15; (dAP = 0)
Einstellbare Verzögerungszeit dS, dr [s] 0...50
Dämpfung Schaltausgang dAP [s] 0...5
Temperaturüberwachung
Ansprechdynamik T05 / T09 [s] T09 = 20 (Q > 1 l/min)
Software / Programmierung
Parametriermöglichkeiten Strömungsüberwachung; Mengenzähler; Vorwahlzähler; Temperaturüberwachung; Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Spannungs-/Impulsausgang; Anlaufüberbrückungszeit; Display abschaltbar; Anzeigeeinheit
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
IO-Link Device ID 569 / 00 02 39 h
Profile Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO-Mode ja
Benötigte Masterportklasse A
Prozessdaten analog 3
Prozessdaten binär 2
Min. Prozesszykluszeit [ms] 5
Umgebungsbedingungen
Umgebungstemperatur [°C] -10...60
Lagertemperatur [°C] -25...80
Schutzart IP 67
Zulassungen / Prüfungen
EMV
DIN EN 60947-5-9
Schockfestigkeit
DIN IEC 68-2-27 20 g (11 ms)
Vibrationsfestigkeit
DIN IEC 68-2-6 5 g (10...2000 Hz)
MTTF [Jahre] 162
Druckgeräterichtlinie Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
Mechanische Daten
Gewicht [g] 543,5
Werkstoffe 1.4404 (Edelstahl / 316L); PBT-GF20; PC; FKM; TPE
Werkstoffe in Kontakt mit dem Medium 1.4404 (Edelstahl / 316L); PEEK; FKM
Prozessanschluss Gewindeanschluss G 1/2 DN15 flachdichtend
Anzeigen / Bedienelemente
Anzeige
Anzeigeeinheit 6 x LED, grün (l/min, m³/h, l, m³, 10³, °C)
Schaltzustand 2 x LED, gelb
Messwerte alphanumerische Anzeige, 4-stellig
Programmierung alphanumerische Anzeige, 4-stellig
Bemerkungen
Bemerkungen
MW = Messwert
MEW = Messbereichsendwert
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12; Kontakte: vergoldet
Diagramme und Kurven
Druckverlust
dP Druckverlust
Q Durchflussmenge
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — SM6000-03 — 30.06.2016 —
