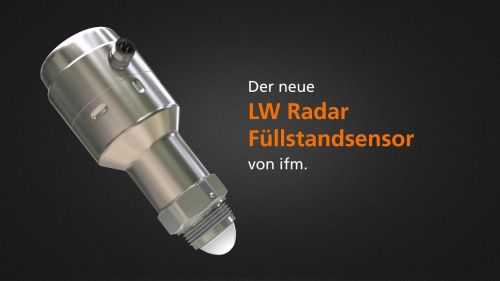

Kontinuierlicher Füllstandsensor
LW2720
NON-CONTACT LEVEL TRANSMITTER
Kontinuierlicher Füllstandsensor
LW2720
NON-CONTACT LEVEL TRANSMITTER
- 80 GHz-Frequenz ermöglicht millimetergenaue Füllstandmessung auf bis zu 10 Meter
- Berührungsloses Messprinzip: keine Fehlfunktion durch Anhaften oder Verschleiß
- Zertifiziert für den Einsatz in hygienischen Bereichen
- Einfache Installation und wartungsfreier Betrieb
- Sensorparametrierung und Füllstandüberwachung aus der Ferne per IT-Anbindung
Zur Erstinbetriebnahme ist ein IO-Link Master und eine Parametriersoftware (z.B. moneo oder LR DEVICE erforderlich).
Produktmerkmale
| Anzahl der Ein- und Ausgänge | Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1 |
|---|---|
| Prozessanschluss | G 1 Aseptoflex Vario |
Einsatzbereich
| Besondere Eigenschaft | Vergoldete Kontakte | |
|---|---|---|
| Dielektrizitätskonstante des Mediums | ≥ 2 | |
| Empfohlene Medien | Wasser; wasserbasierte Medien | |
| Mediumtemperatur [°C] | -40...150; (siehe Diagramm) | |
| Max. Geschwindigkeit der Füllstandänderung [mm/s] | 200 | |
| Druckfestigkeit [bar] | 8 | |
| Hinweis zur Druckfestigkeit |
|
|
| Vakuumfestigkeit [mbar] | -1000 | |
| MAWP bei Applikationen gemäß CRN [bar] | 8 | |
| Funkzulassung für | EU/RED; Vereinigtes Königreich; Süd-Korea; USA; Kanada; Australien; Neuseeland; Vietnam | |
| Hinweis zur Funkzulassung |
|
Elektrische Daten
| Betriebsspannung [V] | 18...30 DC |
|---|---|
| Stromaufnahme [mA] | < 80 |
| Schutzklasse | III |
| Verpolungsschutz | ja |
| Bereitschaftsverzögerungszeit [s] | < 15 |
| Messprinzip | FMCW (80 GHz - Technologie); Frequenzbereich 77 - 81 GHz |
Ein-/Ausgänge
| Anzahl der Ein- und Ausgänge | Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1 |
|---|
Ausgänge
| Gesamtzahl Ausgänge | 2 |
|---|---|
| Ausgangssignal | Schaltsignal; Analogsignal; IO-Link |
| Elektrische Ausführung | PNP/NPN |
| Anzahl der digitalen Ausgänge | 1; (2 parametrierbar) |
| Ausgangsfunktion | Schließer / Öffner; (parametrierbar) |
| Max. Spannungsabfall Schaltausgang DC [V] | 2,5 |
| Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] | 50 |
| Anzahl der analogen Ausgänge | 1 |
| Analogausgang Strom [mA] | 4...20, invertierbar; (skalierbar) |
| Max. Bürde [Ω] | 43,5 * (Ub – 18) + 600 Ω |
| Kurzschlussschutz | ja |
| Ausführung Kurzschlussschutz | getaktet |
| Überlastfest | ja |
Mess-/Einstellbereich
| Messbereich [m] | 10; (siehe Diagramm) |
|---|---|
| Messfrequenz [Hz] | > 3 |
Genauigkeit / Abweichungen
| Genauigkeit |
|
|
|---|---|---|
| Auflösung [mm] | 1 | |
| Nullsignal Strom [mA] | 3,8 | |
| Vollsignal Strom [mA] | 20,5 | |
| Temperatureinfluss pro 10 K | ± 1 mm |
Reaktionszeiten
| Reaktionszeit [ms] | 330 |
|---|
Schnittstellen
| Kommunikationsschnittstelle | IO-Link | ||||
|---|---|---|---|---|---|
| Übertragungstyp | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| SDCI-Norm | IEC 61131-9 | ||||
| Profile | Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A) | ||||
| SIO-Mode | ja | ||||
| Benötigte Masterportklasse | A | ||||
| Prozessdaten analog | 1 | ||||
| Prozessdaten binär | 2 | ||||
| Min. Prozesszykluszeit [ms] | 6 | ||||
| Unterstützte DeviceIDs |
|
Umgebungsbedingungen
| Umgebungstemperatur [°C] | -40...80 | |
|---|---|---|
| Hinweis zur Umgebungstemperatur |
|
|
| Lagertemperatur [°C] | -40...90 | |
| Schutzart | IP 68; IP 69K |
Zulassungen / Prüfungen
| EMV |
|
||
|---|---|---|---|
| Schockfestigkeit |
|
||
| Vibrationsfestigkeit |
|
||
| MTTF [Jahre] | 330 |
Mechanische Daten
| Gewicht [g] | 727,15 |
|---|---|
| Werkstoffe | 1.4404 (Edelstahl / 316L); PA; FKM; FVMQ |
| Werkstoffe in Kontakt mit dem Medium | PTFE; EPDM |
| Prozessanschluss | G 1 Aseptoflex Vario |
| Oberflächenbeschaffenheit Ra/Rz der medienberührenden Flächen | < 0,76 |
Bemerkungen
| Hinweise | Zur Erstinbetriebnahme ist ein IO-Link Master und eine Parametriersoftware (z.B. moneo oder LR DEVICE erforderlich). |
|---|---|
| Verpackungseinheit | 1 Stück |
Elektrischer Anschluss
| Anschluss | Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet |
|---|
Diagramme und Kurven
|
Abstrahlwinkel
|
|
|---|
|
|
|
|---|
|
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — LW2720-00 — 11.08.2022 —
LW2720 –
NON-CONTACT LEVEL TRANSMITTER
- 1
- Dichtung
- 2
- Antenne
Elektrischer Anschluss
Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
Anschluss
- OUT1:
- Schaltausgang IO-Link
- OUT2:
- Schaltausgang Analogausgang
- Farbkennzeichnung nach DIN EN 60947-5-2
- Adernfarben :
- BK =
- schwarz
- BN =
- braun
- BU =
- blau
- WH =
- weiß
