SU8010

Ultrazvukový senzor průtoku

SU8010

SUR11HGBFRKG/W/US-100-IPF

Ultrazvukový senzor průtoku

SU8010

SUR11HGBFRKG/W/US-100-IPF

Položka již není dostupná - archívní záznam

Náhradní artikly: SU8000 Srovnání produktů: SU8010 / SU8000 Při volbě alternativy, věnujte pozornost případným odlišnostem technických dat!

Vlastnosti výrobku

Počet vstupů a výstupů

Po digitálních výstupů: 2; Počet analogových výstupů: 1

Měřící rozsah

0...100 l/min

0...6 m³/h

Procesní připojení

závitové připojení G 1 plošně těsnící

Oblast nasazení

Speciální vlastnosti	Pozlacené kontakty
Aplikace	Celková funkce
Montáž	Připojení na trubku pomocí adaptéru
Média	Kapalná média; voda; roztoky glykolu; oleje
Teplota média [°C]	-10...80
Odolnost proti tlaku [bar]	16

Elektrická data

Provozní napětí [V]	19...30 DC; (podle SELV/PELV)
Proudový odběr [mA]	100
Min. izolační odpor [MΩ]	100; (500 V DC)
Třída krytí	III
Ochrana proti přepólování	ano
Přípravná zpožďovací doba [s]	10

Vstupy / výstupy

Počet vstupů a výstupů	Po digitálních výstupů: 2; Počet analogových výstupů: 1

Vstupy

Vstupy	reset čítače

Výstupy

Celkový počet výstupů	2
Výstupní signál	spínací signál; analogový signál; pulzní signál; (konfigurovatelný)
Elektrické provedení	PNP/NPN
Po digitálních výstupů	2
Výstupní funkce	spínač / rozpínač; (parametrizovatelný)
Max. úbytek napětí spínacího výstupu DC [V]	2
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA]	250; (na výstup)
Počet analogových výstupů	1
Analogový proudový výstup [mA]	4...20; (škálovatelný)
Maximální zátěž [Ω]	500
Analogový napěťový výstup [V]	0...10; (škálovatelný)
Min. zatěžovací odpor [Ω]	2000
Impulzní výstup	Čítač průtokového množství
Ochrana proti zkratu	ano
Typ ochrany proti zkratu	Taktovaný
Ochrana proti přetížení	ano

Měřící / nastavovací rozsah

Měřící rozsah

0...100 l/min

0...6 m³/h

Zobrazovaná oblast

0...120 l/min

0...7,2 m³/h

Rozlišení

0,1 l/min

0,005 m³/h

Spínací bod SP

0,2...100 l/min

0,01...6 m³/h

Zpětný spínací bod rP

0...99,8 l/min

0...5,99 m³/h

Analogový počáteční bod ASP

0...80 l/min

0...4,8 m³/h

Analogový koncový bod AEP

20...100 l/min

1,2...6 m³/h

Max. průtok

110 l/min

6,6 m³/h

Šířka kroku

0,1 l/min

0,005 m³/h

Hlídání průtočného množství

Impulzní váha (hodnotnost)	0,1 l...10000 m³
Délka impulzu [s]	0,025...2

Hlídání teploty

Měřící rozsah [°C]	-10...80
Rozlišení [°C]	0,2
Spínací bod SP [°C]	-9,8...80
Zpětný spínací bod rP [°C]	-10...79,8
Analogový startovací bod [°C]	-10...62
Analogový koncový bod [°C]	8...80
V krocích po [°C]	0,2

Přesnost / odchylky

Hlídání proudění

Přesnost (v měřícím rozsahu)	< ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW); (voda; glykol: 35%; olej: viskozita < 68 mm²/s při 40°C)
Opakovací přesnost	0,2 l/min; 12 l/h; 0,012 m³ /h

Hlídání teploty

Přesnost [K]	± 3 (Q > 1 l/min)

Reakční doby

Hlídání proudění

Doba odezvy [s]	0,25; (dAP = 0)
Nastavitelná doba zpoždění dS, dr [s]	0...50
Hodnota tlumicího procesu dAP [s]	0...5

Hlídání teploty

Dynamika reakce T05 / T09 [s]	T09 = 70 (Q > 5 l/min); (voda)

Software / programování

Parametrizační možnost	Hlídání proudění; čítač množství; Předvolbový čítač; Hlídání teploty

Okolní podmínky

Okolní teplota [°C]	-10...60
Skladovací teplota [°C]	-25...80
Krytí	IP 67

Schválení / zkoušky

Elektromagnetická kompatibilita (EMC)

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF- ozářeno	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV
EN 61000-4-6 přenášeno vysokou frekvencí	10 V

Odolnost vůči rázům

DIN IEC 68-2-27

20 g (11 ms)

Odolnost proti vibracím

DIN IEC 68-2-6

5 g (10...2000 Hz)

Mechanická data

Materiály	pouzdro: AlMgSi0,5 Eloxováno; Těsnění: FKM; PA 6.6; Krycí fólie: PA
Materiál, který je v kontaktu s médiem	nerezová ocel (1.4404 / 316L); FKM; PES; Centellen 200
Procesní připojení	závitové připojení G 1 plošně těsnící

Zobrazení / ovládací prvky

Zobrazení

Zobrazovací jednotka	6 x LED, zelená (l/min, m³/h, l, m³, 10³, °C)
Spínací stav	2 x LED, žlutá
Měřené hodnoty	alfanumerický displej, 4-místný
programování	alfanumerický displej, 4-místný

Příslušenství

Dodané položky

Těsnění: 2, Centellen

Příslušenství (volitelné)

adaptér pro potrubí: 1 x R 1/2, Nerezová ocel, E40179

adaptér pro potrubí: 1 x R 3/4, Nerezová ocel, E40180

adaptér pro potrubí: 1 x R 1/2, Mosaz, E40152

adaptér pro potrubí: 1 x R 3/4, Mosaz, E40153

Upozornění

MW = meřená hodnota

MEW = Koncová hodnota měřícího rozsahu

utěsnění: pouze Centellen-těsněními

Obsah balení

1 ks

Elektrické připojení

Připojení	konektorové provedení: 1 x M12; kódování: A; Materiál držáku: Mosaz, potažený Optalloy; Kontakty: Pozlaceno

diagramy a grafy

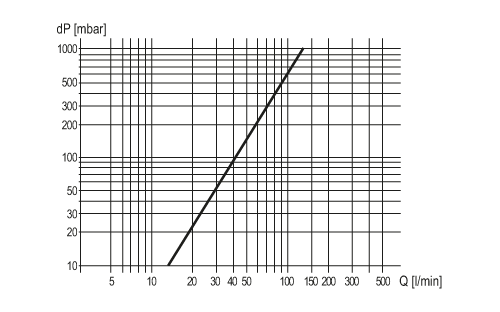

Ztráta tlaku

dP	Ztráta tlaku
Q	objemový průtok

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — SU8010-00 — 07.07.2009 —
