PK6730

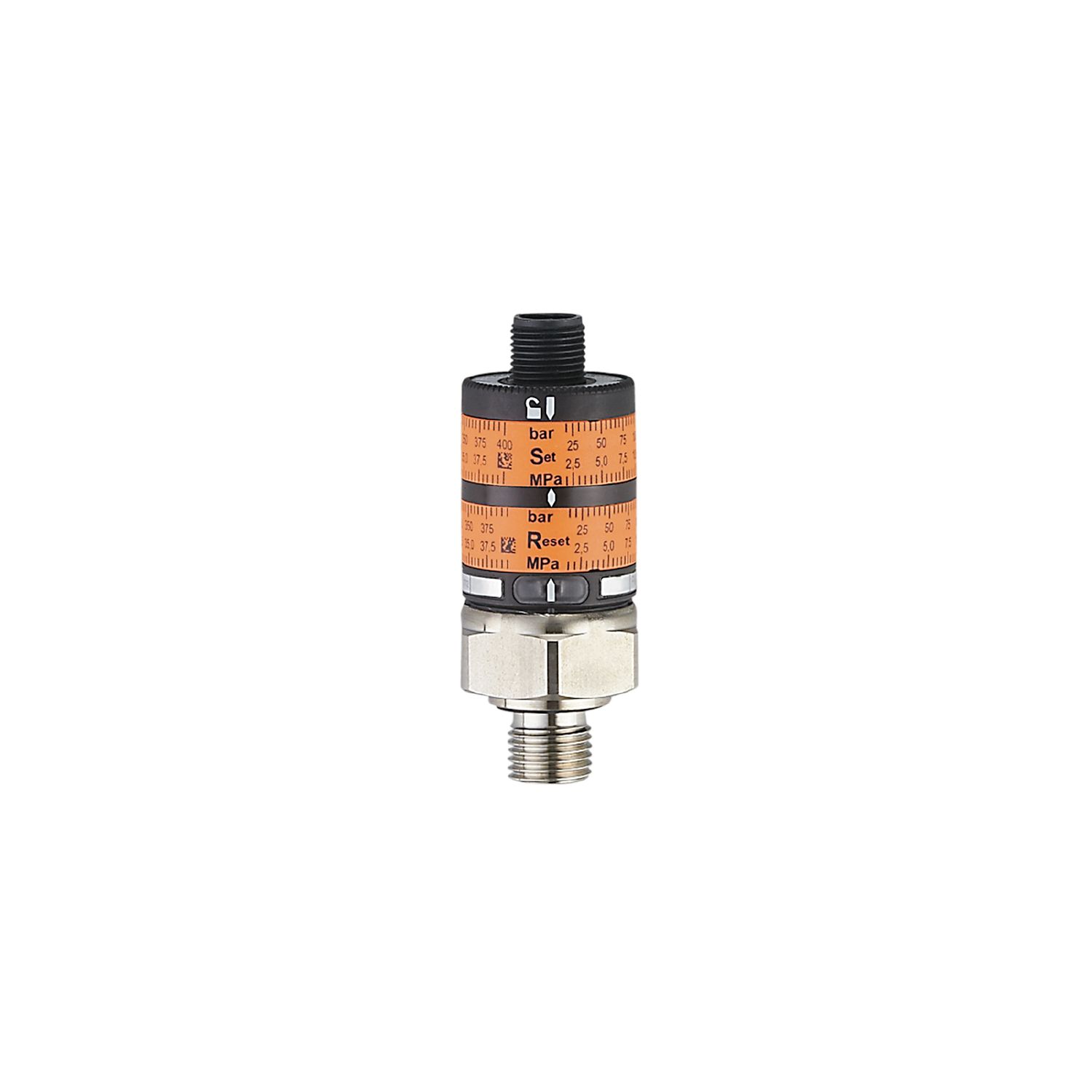

Pressostato con impostazione intuitiva del punto di commutazione

PK6730

PK-400-SFP14-HCPKG/US/ /W

Pressostato con impostazione intuitiva del punto di commutazione

PK6730

PK-400-SFP14-HCPKG/US/ /W

Articolo non più disponibile - Scheda archivio

Caratteristiche del prodotto

Numero totale di ingressi e uscite

Numero delle uscite digitali: 2

Campo di misura

0...400 bar

0...40 MPa

Raccordo a processo

collegamento filettato R 1/4 filettatura esterna Filettatura interna:M5

Applicazione

per applicazioni industriali

Fluidi

Fluidi liquidi e gassosi

Temperatura del fluido [°C]

-25...80

Min. pressione di scoppio

1600 bar

160 MPa

Resistenza a pressione

600 bar

60 Mpa

Tipo di pressione

pressione relativa

Dati elettrici

Tensione di esercizio [V]	9,6...32 DC
Corrente assorbita [mA]	< 25
Min. resistenza di isolamento [MΩ]	100; (500 V DC)
Classe di isolamento	III
Protezione da inversione di polarità	si

Ingressi/Uscite

Numero totale di ingressi e uscite	Numero delle uscite digitali: 2

Uscite

Numero totale uscite	2
Segnale di uscita	segnale di commutazione
Modello elettrico	PNP
Numero delle uscite digitali	2
Funzione uscita	antivalente
Max. caduta di tensione uscita di commutazione DC [V]	2
Permanente capacità di corrente dell'uscita di commutazione DC [mA]	500
Frequenza di commutazione DC [Hz]	100
Protezione da cortocircuito	si
Tipo di protezione da cortocircuito	ad impulsi
Resistente a sovraccarico	si

Campo di misura/regolazione

Campo di misura

0...400 bar

0...40 MPa

Punto di commutazione SP

20...400 bar

2...40 MPa

Punto di disattivazione rP

12...392 bar

1,2...39,2 MPa

Precisione / Deriva

Precisione del punto di commutazione [% di valore finale]	< ± 2,5; (Precisione di regolazione)
Ripetibilità [% di valore finale]	< ± 0,5; (con variazioni di temperatura < 10 K)
Deriva parametri [% di valore finale]	< ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = Best Fit Straight Line (regolazione del valore minimo); LS = Regolazione del valore limite)
Effetto della temperatura per ogni 10 K	< ± 0,5

Software / Programmazione

Taratura del punto di commutazione	Riscontri ad anello per messa a punto

Condizioni ambientali

Temperatura ambiente [°C]	-25...80
Temperatura di immagazzinamento [°C]	-40...100
Grado di protezione	IP 67

Test / Certificazioni

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiata	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 HF condotta	10 V

Resistenza agli urti

DIN IEC 68-2-27

50 g (11 ms)

Resistenza alle vibrazioni

DIN IEC 68-2-6

20 g (10...2000 Hz)

Dati meccanici

Materiali	PBT; PC; FKM; 1.4404 (AISI 316L)
Materiali a contatto con il fluido	1.4404 (AISI 316L)
Min. cicli di pressione	50 milioni
Raccordo a processo	collegamento filettato R 1/4 filettatura esterna Filettatura interna:M5
Dispositivo di strozzamento integrato	no (adattabile a posteriori)

Elementi di indicazione e comando

Indicazione

Funzionamento	LED, verde
Stato di commutazione	LED, giallo

Osservazioni

Quantità	1 pezzo

Collegamento elettrico

Collegamento	Connettore: 1 x M12; codifica: A
