OW1001

Fotocellula a riflessione diretta

OW1001

OWT-FPKG/6M

Fotocellula a riflessione diretta

OW1001

OWT-FPKG/6M

Articolo non più disponibile - Scheda archivio

Articoli alternativi: OJ5000 Confronta prodotti: OW1001 / OJ5000 Scegliendo un articolo alternativo tener conto dei dati tecnici eventualmente diversi!

Caratteristiche del prodotto

Tipo di luce	luce rossa
Corpo	parallelepipedo

Applicazione

Principio di funzionamento	Fotocellula a riflessione diretta

Dati elettrici

Tensione di esercizio [V]	10...36 DC
Corrente assorbita [mA]	35; ((36 V))
Protezione da inversione di polarità	si
Tipo di luce	luce rossa
Lunghezza d'onda [nm]	660

Uscite

Modello elettrico	PNP
Funzione uscita	commutazione impulso luce/buio; (parametrizzabile)
Max. caduta di tensione uscita di commutazione DC [V]	2,5
Permanente capacità di corrente dell'uscita di commutazione DC [mA]	200
Frequenza di commutazione DC [Hz]	250
Protezione da cortocircuito	si
Tipo di protezione da cortocircuito	ad impulsi
Resistente a sovraccarico	si

Campo di rilevamento

Portata [mm]	1...150; (carta bianca 200 x 200 mm)
Max. diametro del punto luminoso [mm]	15
Dimensioni del punto luminoso valide per	per massima portata

Condizioni ambientali

Temperatura ambiente [°C]	-25...60
Grado di protezione	IP 67

Test / Certificazioni

EMC

EN 60947-5-2
EN 55011	Classe B

Dati meccanici

Corpo

parallelepipedo

Dimensioni [mm]

36 x 60 x 10

Materiali

ABS rinforzato con fibra di vetro

Materiale lente

PMMA

Elementi di indicazione e comando

Indicazione

Stato di commutazione	1 x LED, giallo
Funzionamento	1 x LED, verde
Commutazione	1 x LED, rosso

Osservazioni

Quantità	1 pezzo

Collegamento elettrico

Collegamento	Cavo: 6 m, PVC; 3 x 0,14 mm²

diagrammi e curve

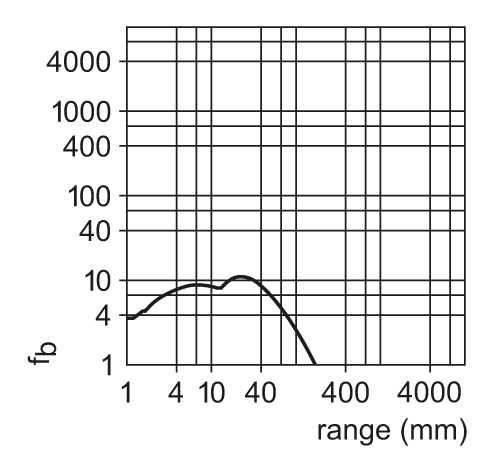

curva della capacità di riserva

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — OW1001-00 — 06.03.2003 —
