Articolo non più disponibile - scheda archivio

Sostituito da: OGH700 – Confronta prodotti: OG5056 / OGH700

OG5056

Fotocellula a riflessione diretta

OGTLFPKG/B5/V4A/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

Download
Technische Details
Caratteristiche del prodotto
Tipo di luce luce rossa
Classe di protezione laser 2
Corpo Tipo filettato
Dimensioni [mm] M18 x 1 / L = 72
Applicazione
Particolarità contatti dorati; Uscita di controllo funzione
Principio di funzionamento Fotocellula a riflessione diretta
Dati elettrici
Tensione di esercizio [V] 10...30 DC
Corrente assorbita [mA] < 30; (Funzionamento; $Einstellung: < 50 mA)
Classe di isolamento II
Protezione da inversione di polarità si
Tipo di luce luce rossa
Lunghezza d'onda [nm] 675
Tip. durata d'uso [h] 50000
Uscite
Modello elettrico PNP
Funzione uscita commutazione impulso luce/buio; (parametrizzabile)
Max. caduta di tensione uscita di commutazione DC [V] 2,5
Uscita di controllo funzione si
Max. caduta di tensione uscita di controllo funzione [V] 3,5
Capacità di corrente uscita di controllo funzione [mA] 10
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 200
Frequenza di commutazione DC [Hz] 500
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Resistente a sovraccarico si
Campo di rilevamento
Portata [mm] 1...150; (carta bianca 200 x 200 mm 90% riflessione)
Portata impostabile si
Max. diametro del punto luminoso [mm] 0,1
Dimensioni del punto luminoso valide per Portata
Condizioni ambientali
Temperatura ambiente [°C] -10...50
Grado di protezione IP 67
Test / Certificazioni
EMC
EN 60947-5-2
EN 55011 Classe B
Classe di protezione laser 2
Indicazione per la protezione laser
Attenzione: luce laser
potenza dell'impulso: <= 2,2 mW
Lunghezza d'onda: 675 nm
Frequenza: 2,2 kHz
Lunghezza di impulso: 24 µs
Non guardare il raggio laser.
Evitare il contatto con la luce laser.
classe laser: 2
EN 60825-1
MTTF [anni] 429
Dati meccanici
Corpo Tipo filettato
Dimensioni [mm] M18 x 1 / L = 72
Definizione filettatura M18 x 1
Materiali 1.4404 (AISI 316L); PBT
Materiale lente
PMMA
Elementi di indicazione e comando
Indicazione
Stato di commutazione 1 x LED, giallo
Funzionamento 1 x LED, verde
Commutazione 1 x LED, rosso
Accessori
Accessori inclusi
dadi di fissaggio: 2 x
Osservazioni
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M12; Contatti: dorato
diagrammi e curve

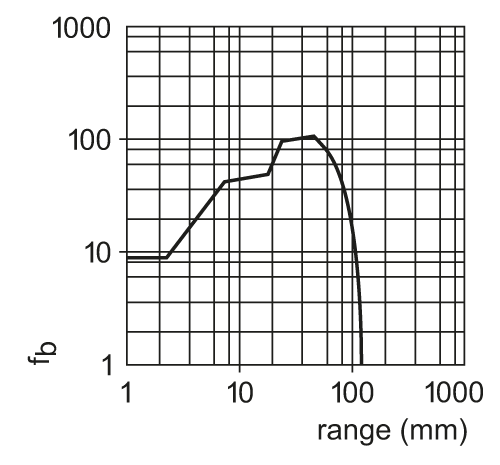

curva della capacità di riserva
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — OG5056-01 — 06.03.2003 —
