Articolo non più disponibile - scheda archivio

Sostituito da: OBF502 – Confronta prodotti: OB5012 / OBF502

OB5012

Amplificatore per fibre ottiche

OBF-FNKG/T

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

Download
Technische Details
Caratteristiche del prodotto
Tipo di luce luce rossa
Corpo parallelepipedo
Dimensioni [mm] 36 x 15 x 60
Dati elettrici
Tensione di esercizio [V] 10...36 DC
Corrente assorbita [mA] < 35
Classe di isolamento II
Protezione da inversione di polarità si
Tipo di luce luce rossa
Lunghezza d'onda [nm] 660
Uscite
Modello elettrico NPN
Funzione uscita commutazione impulso luce/buio; (parametrizzabile)
Max. caduta di tensione uscita di commutazione DC [V] 2,5
Uscita di controllo funzione si
Max. caduta di tensione uscita di controllo funzione [V] 3,5
Capacità di corrente uscita di controllo funzione [mA] 10
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 100
Frequenza di commutazione DC [Hz] 500
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Resistente a sovraccarico si
Funzione di temporizzatore [s] 0,002...0,09
Campo di rilevamento
Portata [m] 0...1,2; (Fotocellula a barriera)
Portata [mm] 0...70; (Fotocellula a riflessione diretta)
Portata impostabile si
Condizioni ambientali
Temperatura ambiente [°C] -25...60
Grado di protezione IP 65
Test / Certificazioni
EMC
EN 60947-5-2
EN 55011 Classe B
Dati meccanici
Corpo parallelepipedo
Dimensioni [mm] 36 x 15 x 60
Materiali 3SGLWE
Elementi di indicazione e comando
Indicazione
Stato di commutazione 1 x LED, giallo
Funzionamento 1 x LED, verde
campo non sicuro 1 x LED, rosso
modificato 4 x LED, verde
Osservazioni
Osservazioni
impulso luce corrisponde alla funzione dell'uscita "NO" nelle fibre ottiche a barriera
corrisponde alla funzione dell'uscita "NC" nelle fibre ottiche a riflessione diretta
impulso buio corrisponde alla funzione dell'uscita "NC" nelle fibre ottiche a barriera
corrisponde alla funzione dell'uscita "NO" nelle fibre ottiche a riflessione diretta
Quantità 1 pezzo
Collegamento elettrico
Collegamento Cavo: 2 m, PVC; 4 x 0,34 mm²
diagrammi e curve

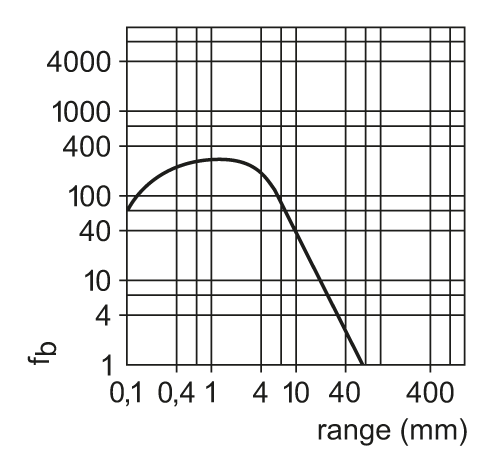

curva della capacità di riserva
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — OB5012-00 — 11.02.2009 —
