Оптичен сензор за разстояние

OGDLFPKG/IO-LINK/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Уважаеми клиенти,
за съжаление, тази спецификация не се предлага на желания от Вас език. Ако имате още въпроси, можете да се свържете с нас на имейл адрес info@ifm.com.

С най-добри пожелания
от Вашия ifm екип


Цената е за 1 бр. без ДДС

  • Едновременно извеждане на стойност на разстоянието и отразяваща способност за повишена надеждност на процеса
  • Идентифициране и сортиране чрез разграничаване между цвят / контраст и разстояние / височина на обектите
  • Гъвкави опции за монтаж благодарение на обхват до 1,5 m
  • ce
  • iolink
  • cul
Изтегляне
Technische Details
Характеристики на продукта
Тип на светлината червена светлина
Setting range distance [m] 0,085...1,5
Setting range object reflectivity [%] 6...900; (отразяваща; 6 % черна хартия; 100 % Бяла хартия)
Защита на лазера клас 1
Размери [mm] 61,7 x 22,5 x 45,2
Електрически показатели
Работно напрежение [V] 10...30 DC; (cULus - Необходим източник клас 2 )
Консумация на ток [mA] < 75
Референтно напрежение на потребление на ток [V] 24
Клас на защита III
Защита срещу обръщане на полярността да
Тип на светлината червена светлина
Дължина на вълната [nm] 650
Тип. живот [h] 50000
Входове
Входове Лазера включен / изключен
Изходи
Електрическо изпълнение PNP
Изходна функция 2 x нормално отворени / нормално затворени; (настроеваеми)
Макс. работен ток за изход [mA] 100
Вид защита от късо съединение импулсна
Защита от претоварване да
Обхват на следене
Макс. Диаметър на светлинното петно [mm] 5
Размерите на светлинното петно ​​се отнасят до при максимален обхват
Потискане на фона [m] < 20
Обхват на измерване / настройка
Setting range distance [m] 0,085...1,5
Setting range object reflectivity [%] 6...900; (отразяваща; 6 % черна хартия; 100 % Бяла хартия)
Честота на измерване [Hz] 33
Интерфейси
Интерфейс за комуникация IO-Link
Тип трансфер COM2 (38,4 kBaud)
IO-Link ревизия 1.1
SDCI стандарт IEC 61131-9
IO-Link ID на устройството 926d / 00039Eh
Профили Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO режим да
Тип на порта на необходимия управляващ модул A
Мин. време на цикъл от процеса [ms] 5
Функции на IO-Link (циклични)
функция дължина на бита
стойност на процеса 2 x 16
състоянието на устройството 4
двоична информация за превключване 2
Функции на IO-Link (ациклични) специфичен маркер за приложение; брояч на работното време; брояч на цикли на превключване
Забележка:
За повече информация, моля вижте PDF файла на IODD на "Изтегляния"
Условия на работа
Околна температура [°C] -25...60
Забележка за температурата на околната среда
При температури на околната среда <-10 ° C е необходимо време за загряване.
Лазерът е изключен.
Температура на съхранение [°C] -30...80
Защита IP 65; IP 67
Тестове / одобрения
Защита на лазера клас 1
Бележки за лазерната защита
Внимание: Лазерна светлина
лазерен клас: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Съответства на 21 CFR 1040, с изключение на отклоненията съгласно Заявление за лазери № 50 от юни 2007 г.
MTTF [Години] 217
UL удобрение
Ta -25...60 °C
Enclosure type Type 1
Захранване Class 2
Файл номер UL E174191
Механични данни
Тегло [g] 229,8
Размери [mm] 61,7 x 22,5 x 45,2
Материал Корпус: неръждаема стомана (1.4404 / 316L); PPSU; ABS; PMMA; PBT PC; EPDM; предна леща: стъкло
Дисплеи / работни елементи
Дисплей
Статус на превключване 2 x Светодиод, жълт
1 x буквено-цифров дисплей, 3 цифри
Обслужващи елементи
3 бутони
Аксесоари
Аксесоари (приложени)
гайка: 2 x
Забележки
Единица на опаковката 1 брой
Електрическо свързване
Връзка Съединител: 1 x M12
диаграми и графики

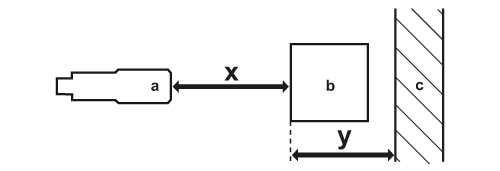

a: сензор
b: обект
c: фон
x: разстояние сензор/обект [mm]
y: мин. разстояние обект / фон [mm]
hysteresis curve for distance measurement
x: разстояние сензор/обект [mm]
y: мин. разстояние обект / фон [mm]
1 = фон (черен 6% ремисия)
2 = фон (бял 90% ремисия)

1: bright
2: dark
A: Настроена точка
B: точка на нулиране
x: object brightness ( object reflectivity )
y: min. reflectivity difference to be detected safely
hysteresis curve for object reflectivity
x: object reflectivity ( 0..900 % )
y: Хистерезис [%]
1 = optional hysteresis curve ( Високо )
2 = Хистерезис Фабрична настройка ( low )
Други данни
параметър Диапазон на настройка Фабрична настройка
Uni cm cm
OU1 Hno, Hnc, Fno, Fnc, OFF Hno
SP1 [cm] 8,5…150 150
nP1 [cm] 8,5…150 20
FP1 [cm] 8,5…150 25
LG1 And,Or,Off Off
dS1 [s] 0…0,1…5 0
dr1 [s] 0…0,1…5 0
OU2 Hno, Hnc, Fno, Fnc, OFF Hno
SP2 [%] 6…900 6
bP2 [%] 6…900 60
dP2 [%] 6…900 30
HyL Lo/Hi Lo
LG2 And,Or,Off Off
dS2 [s] 0...0,1...5 0
dr2 [s] 0...0,1...5 0
dFO [s] 0...0,1...5 0,1
dIS ON / OFF ON
Повтаряемост: 6 σ
Повторяемост на измерените стойности
разстояние Бял (90 % отразяване) черно (6% ... 90% освобождаване)
85 mm 8,0 mm 15,0 mm
750 mm 8,0 mm 15,0 mm
1500 mm 20,0 mm 60,0 mm
Стойностите са валидни при
Извънредно количество светлина върху обекта. < 10 klx
постоянни условия на околната среда 23 °C / 960 hPa
минимално време за включване в минути 10
