SU8010

超音波流動感測器

SU8010

SUR11HGBFRKG/W/US-100-IPF

超音波流動感測器

SU8010

SUR11HGBFRKG/W/US-100-IPF

未稅價格

停產產品 - 存檔登録

替代產品: SU8000 產品比較: SU8010 / SU8000 請注意: 如果選擇替代產品和附件，其技術參數可能有所不同。

產品特徵

輸入和輸出總數

數字輸出數量: 2; 類比輸出數量: 1

測量範圍

0...100 l/min

0...6 m³/h

製程連接

螺紋連接 G 1 扁平密封

應用

特殊的性能	鍍金接點
應用	加法器功能
安裝	經由適配器連接管道
介質	液體; 水; 乙二醇溶液; 油
介質溫度 [°C]	-10...80
抗壓强度 [bar]	16

電氣數據

工作電壓 [V]	19...30 DC; (按照SELV/PELV)
電流損耗 [mA]	100
絶緣電阻最小值 [MΩ]	100; (500 V DC)
防護等級	III
反相保護	是
開機延遲時間 [s]	10

總的輸入/輸出

輸入和輸出總數	數字輸出數量: 2; 類比輸出數量: 1

輸入

輸入	計數器復位

輸出

輸出數量	2
輸出信號	開關信號; 類比信號; 脈衝信號; (可配置)
電氣設計	PNP/NPN
數字輸出數量	2
輸出功能	常開/常閉; (可設定參數)
開關輸出DC電壓降最大值 [V]	2
開關輸出DC的持續電流負載 [mA]	250; (每個輸出)
類比輸出數量	1
類比電流輸出 [mA]	4...20; (可調整量程)
負載最大值 [Ω]	500
類比電壓輸出 [V]	0...10; (可調整量程)
負載電阻最小值 [Ω]	2000
脈衝輸出	流量計
短路保護	是
短路保護類型	脈衝
過載保護	是

測量/設定範圍

測量範圍

0...100 l/min

0...6 m³/h

顯示範圍

0...120 l/min

0...7.2 m³/h

分辨率

0.1 l/min

0.005 m³/h

開關點, SP

0.2...100 l/min

0.01...6 m³/h

復原點, rP

0...99.8 l/min

0...5.99 m³/h

測量值起點, ASP

0...80 l/min

0...4.8 m³/h

測量值終點, AEP

20...100 l/min

1.2...6 m³/h

流量最大值

110 l/min

6.6 m³/h

步距

0.1 l/min

0.005 m³/h

流量監控

脈衝值	0.1 l...10000 m³
脈衝長度 [s]	0,025...2

溫度監控

測量範圍 [°C]	-10...80
分辨率 [°C]	0.2
開關點, SP [°C]	-9.8...80
復原點, rP [°C]	-10...79.8
測量值起點 [°C]	-10...62
測量值終點 [°C]	8...80
設定步距 [°C]	0.2

精度/偏差

流量監控

精確度(在測量範圍)	< ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW); (水; 乙二醇: 35%; 油: 粘性68 mm²/s，當溫度40°C時)
重複精度	0,2 l/min; 12 l/h; 0,012 m³ /h

溫度監控

精確度 [K]	± 3 (Q > 1 l/min)

反應時間

流量監控

反應時間 [s]	0.25; (dAP = 0)
可編程的延遲時間dS, dr [s]	0...50
阻尼過程值dAP [s]	0...5

溫度監控

響應時間T05 / T09 [s]	T09 = 70 (Q > 5 l/min); (水)

軟體/編程

參數設定	流量監控; 數量計; 預設容量計; 溫度監控

工作條件

環境溫度 [°C]	-10...60
存儲溫度 [°C]	-25...80
外殼防護等級	IP 67

認證/測試

EMC電磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 射頻電磁耐受測試	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV
EN 61000-4-6 高頻傳導	10 V

抗衝擊

DIN IEC 68-2-27

20 g (11 ms)

抗震

DIN IEC 68-2-6

5 g (10...2000 Hz)

機械技術數據

材質	外殼: AlMgSi0.5 已鋁陽極氧化處理; 密封圈: FKM; PA 6.6; 保護膜: PA
材質(潮濕部件)	不鏽鋼(1.4404 / 316L); FKM; PES; Centellen 200
製程連接	螺紋連接 G 1 扁平密封

顯示器/操作件

顯示

顯示單位	6 x LED, 綠色 (l/min, m³/h, l, m³, 10³, °C)
開關狀態	2 x LED, 黄色
測量值	字母數字顯示, 4位數字
編程	字母數字顯示, 4位數字

附件

供貨範圍

密封圈: 2, Centellen

附件(可選)

適配器應用於管道: 1 x R 1/2, 不鏽鋼, E40179

適配器應用於管道: 1 x R 3/4, 不鏽鋼, E40180

適配器應用於管道: 1 x R 1/2, 黄銅, E40152

適配器應用於管道: 1 x R 3/4, 黄銅, E40153

注釋

MW = 測量值

MEW = Final value of the measuring range

密封圈: 隨同Centellen密封圈

包裝單位

1 件數

電氣連接

連接	連接器: 1 x M12; 編碼: A; 成型體: 黄銅, optalloy鍍層; 觸頭接點: 鍍金的

圖表

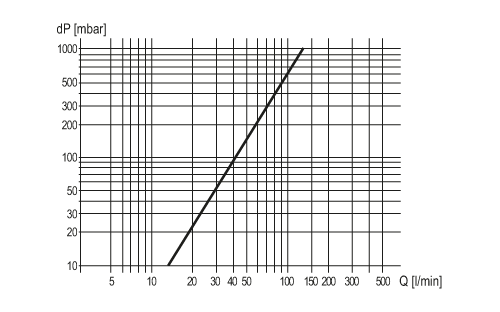

壓力損失

dP	壓力損失
Q	流量體積
