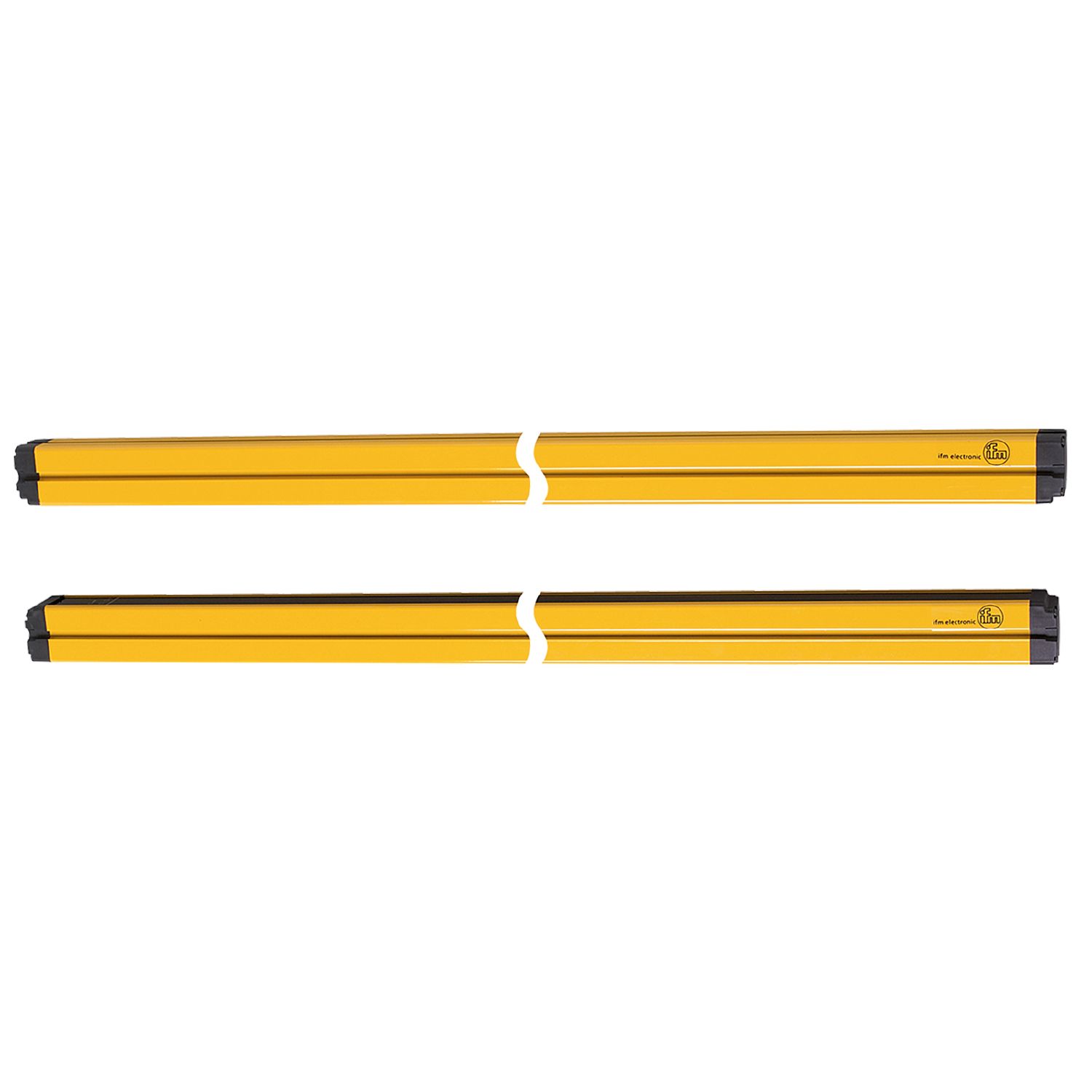

安全光栅
OY952S
OYA0810-03-4-60-P-1
安全光栅
OY952S
OYA0810-03-4-60-P-1
- 高達 60 m 的極長範圍
- 可靠的危險區域和門的防護
- 符合 IEC 61496 4 類的要求
- 單元上可調的受保護區域寬度
- 經由久經考驗的 M12 連接器輕鬆連接
未稅價格
應用於8針插座，核心顔色不規範。 請注意感測器和插座的接線(參見技術參數表)。
產品特徵
| 光線種類 | 紅外線 |
|---|---|
| 電氣設計 | PNP |
| 外殼防護等級 | IP 65 |
應用
| 保護功能 | 身體保護 |
|---|
電氣數據
| 工作電壓公差 [%] | 20 |
|---|---|
| 工作電壓 [V] | 24 DC |
| 防護等級 | III |
| 反相保護 | 是 |
| 開機延遲時間 [s] | < 10 |
| 光線種類 | 紅外線 |
| 波長 [nm] | 950 |
| 電流損耗 [mA] | 250 |
|---|
| 電流損耗 [mA] | 125 |
|---|
輸出
| 電氣設計 | PNP |
|---|---|
| OSSD輸出數 | 2 |
| 每個OSSD輸出電流負載最大值 [mA] | 500; (24 V) |
| 短路保護 | 是 |
監控範圍
| 保護區域高度 [mm] | 810 |
|---|---|
| 光束數量 | 3 |
| 保護區域寬度 (低光强度） [m] | 8...30 |
| 保護區域寬度（高光强度） [m] | 18...60 |
反應時間
| 反應時間 [ms] | 7 |
|---|
工作條件
| 使用地點 | 等級C符合EN 60654-1標準, 應用不受天氣影響 |
|---|---|
| 環境溫度 [°C] | -10...55 |
| 允許最大的相對空氣濕度 [%] | 95 |
| 外殼防護等級 | IP 65 |
認證/測試
| EMC電磁兼容 |
|
||
|---|---|---|---|
| 抗衝擊 |
|
||
| 抗震 |
|
安全分類
| ESPE類型(IEC 61496-1) | 4 | |||
|---|---|---|---|---|
| 符合要求 |
|
|||
| 使用壽命 TM (Mission Time) [h] | 175200 | |||
| PFH [1/h] | 7,7E-09 |
機械技術數據
| 重量 [g] | 6910 |
|---|---|
| 尺寸 [mm] | 1036 x 50 x 60 |
| 材質 | 外殼: 鋁; 前面透鏡: PC |
| 結構長度 [mm] | 1036 |
顯示器/操作件
| 顯示 |
|
|---|
附件
| 供貨範圍 |
|
|---|
注釋
| 包裝單位 | 1 件數 |
|---|
電氣連接 - 接收裝置
| 連接 | 連接器: 1 x M12; 編碼: A; 電纜長度最大值: 100 m; 應用於芯線横截面1 mm² |
|---|
電氣連接 - 發射裝置
| 連接 | 連接器: 1 x M12; 編碼: A |
|---|
宜福門電子有限公司 • 801648高雄巿前金區中正四路235號6樓B室 • Phone: 00886 7 3357778, Fax: 00886 7 3356878, info.tw@ifm.com — ZH-TW — OY952S — 14.03.2022 —
OY952S –
OYA0810-03-4-60-P-1
- T
- 發射裝置
- R
- 接收裝置
- 1
- LED 紅色
- 2
- LED 綠色
- 3
- LED 黄色
- 4
- LED 橘黄色
- 5
- LED 紅色
- 6
- LED 綠色
- 7
- LED 黄色
- 8
- LED 黄色
- 9
- LED 黄色
- 10
- 顯示器
- 11
- LED 橘黄色
電氣連接 - 接收裝置
連接器: 1 x M12; 編碼: A; 電纜長度最大值: 100 m; 應用於芯線横截面1 mm²
連接
電氣連接 - 發射裝置
連接器: 1 x M12; 編碼: A
