PN7209

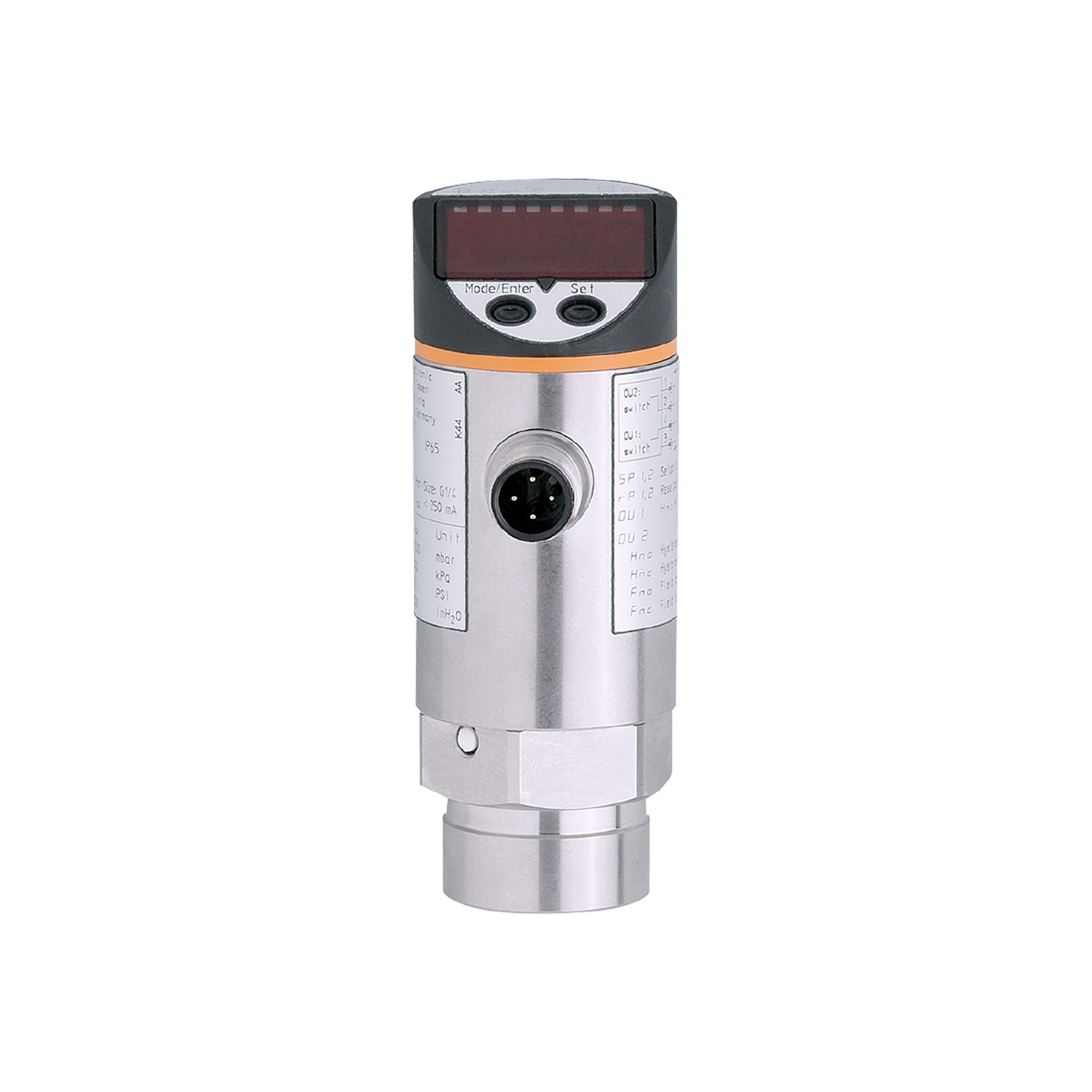

Ekranlı basınç sensörü

PN7209

PN-1-1BRBN14-QFRKG/US/ /

Ekranlı basınç sensörü

PN7209

PN-1-1BRBN14-QFRKG/US/ /

İki programlanabilir devre çıkışı
Aşırı yükleme koruması sayesinde uzun vadeli istikrar
100 milyondan fazla basınç döngüsüne dayanıklı ürün ömrü
Kolayca okunabilen 4 basamaklı LED gösterge
Ülkeye özgü basınç birimleri seçilebilir

Buton veya IO-Link üzerinden parametre ayarı ile elverişli operasyon

Üretimi devam etmiyor

Alternatif kodlar: PN7299 Ürün karşılaştırması: PN7209 / PN7299 Alternatif ürün seçerken teknik özelliklerin farklı olabileceğini lütfen dikkate alın !

Ürün özellikleri

Giriş ve çıkış sayısı

Dijital çıktıların sayısı: 2

Ölçme aralığı

-1...1 bar

-1000...1000 mbar

-14,5...14,5 psi

Proses bağlantısı

dişli bağlantı 1/4" NPT dış dişli

Uygulama

Sistem

Altın kaplamalı kontaklar

Uygulama

endüstriyel uygulamalar için

Ortam

Sıvılar ve gazlar

Ortam sıcaklığı [°C]

-25...80

Patlama basıncı

50000 mbar

725 psi

Dayanma basıncı

20000 mbar

290 psi

Basınç tipi

bağıl basınç

Elektriksel özellikleri

Çalışma gerilimi [V]	18...36 DC; (SELV/PELV de)
Akım tüketimi [mA]	< 50
Min. İzolasyon direnci [MΩ]	100; (500 V DC)
Koruma sınıfı	III
Ters polarite koruması	evet
Aşırı gerilim koruması	evet; (< 40 V)
Açılışta gecikme süresi [s]	0,3
Dahili hata izleme (Watchdog)	evet

Girişler / Çıkışlar

Giriş ve çıkış sayısı	Dijital çıktıların sayısı: 2

Çıkışlar

Toplam çıkış sayısı	2
Çıkış sinyali	anahtarlama sinyali; IO-Link; (yapılandırılabilir)
Elektriksel yapı	PNP/NPN
Dijital çıktıların sayısı	2
Çıkış fonksiyonu	Normalde açık / kapalı; (parametrelenebilir)
Maks. anahtarlama çıkışı gerilim düşmesi DC [V]	2
Yük akımı (Sürekli) DC [mA]	250
Anahtarlama frekansı DC [Hz]	< 170
Kısa devre koruması	evet
Kısa devre korumasının cinsi	çıkış tarama

Ölçüm / ayar aralığı

Ölçme aralığı

-1...1 bar

-1000...1000 mbar

-14,5...14,5 psi

Anahtar açma noktası SP

-970...1000 mbar

-14...14,4 psi

Anahtar kapama noktası rP

-980...990 mbar

-14,2...14,2 psi

Ayar adımları

10 mbar

0,2 psi

Fabrika ayarı

	SP1 = -7,2 psi	rP1 = -7,8 psi
	SP2 = 7,2 psi	rP2 = 6,8 psi

Doğruluk / sapma

Anahtarlama noktasının doğruluğu [aralığın % si]	< ± 0,5
Tekrarlanabilirlik [aralığın % si]	< ± 0,1; (sıcaklık dalgalanmaları < 10 K)
Karakteristik sapma [aralığın % si]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = En iyi düz çizgi (Minimum ayar); LS = limit değer ayarı)
Histerezis sapma [aralığın % si]	< ± 0,25
Uzun zaman kararlılık [aralığın % si]	< ± 0,05; (6 ayda bir)
Sıcaklık katsayısı sıfır noktası [10 K başına sapma aralığının % si]	0,2; (-20...80 °C)
Sıcaklık katsayısı kayması [10 K başına sapma aralığının % si]	0,2; (-20...80 °C)

Tepki süresi

Ayarlanabilir zaman gecikmesi dS, dr [s]	0; 0,2...50

Yazılım / Programlama

Parametre ayar seçenekleri	histerezis / pencere fonksiyonu; Normalde açık / kapalı; Teşhis fonksiyonu; anahtarlama mantığı; açmada / kapatmada gecikme; sönümleme; Gösterge ünitesi

Arabirimler

Haberleşme arayüzü

IO-Link

Aktarım türü

COM2 (38,4 kBaud)

IO-Link Revizyonu

1.1

Profil

Yok

SIO-Mod

evet

Gerekli ana bağlantı noktası türü

İşlem verileri analog

İşlem verileri ikilik sistem (binary)

Min. işlem döngü süresi [ms]

2,3

Desteklenen DeviceIDler

Çalışma şekli	DeviceID
default	333

Çalışma Koşulları

Çalışma sıcaklığı [°C]	-20...80
Depolama sıcaklığı [°C]	-40...100
Koruma	IP 65

Testler / Onaylar

EMC

EN 61000-6-2
EN 61000-6-3

Şok dayanımı

DIN EN 60068-2-27

50 g (11 ms)

Titreşim dayanımı

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [yıl]

219

Mekanik özellikleri

Ağırlık [g]	265,5
Malzemeler	paslanmaz çelik (1.4301 / 304); paslanmaz çelik (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE
Malzeme (ıslak parçalar)	paslanmaz çelik (1.4305 / 303); Seramik; FKM
Min. basınç dalgalanması	100 Milyon
Proses bağlantısı	dişli bağlantı 1/4" NPT dış dişli
Entegre sınırlayıcı parça	hayır (sonradan takılabilir)

Gösterge / Kontroller

Gösterge

Gösterge ünitesi	4 x LED, yeşil
Anahtarlama durumu	2 x LED, sarı
Fonksiyon göstergesi	sayısal gösterge, 4-haneli
Ölçülmüş değerler	sayısal gösterge, 4-haneli

Gösterge ünitesi

mbar; kPa; psi; inHg

Açıklamalar

Paket miktarı	1 adet

Elektriksel bağlantı

	Soketli: 1 x M12; kodlama: A; Kontaklar: altın kaplamalı
