IO-Link Bluetooth adaptér
EIO330
IO-LINK BLUETOOTH ADAPTER MULTI RW
IO-Link Bluetooth adaptér
EIO330
IO-LINK BLUETOOTH ADAPTER MULTI RW
- Čtení a zápis dat na připojeném zařízení IO-Link přes Bluetooth
- Snadný přístup k senzorům prostřednictvím aplikace pro smartphony ifm moneo blue
- Přenos a záznam procesních hodnot všech senzorů IO-Link připojených k hlavní jednotce
- Předávání hlavních informací
- ifm moneo blue zdarma pro iOS a Android
{{ifmVariantName}}
| Oblast nasazení | |||||||
|---|---|---|---|---|---|---|---|
| Speciální vlastnosti | Pozlacené kontakty | ||||||
| Aplikace | zobrazení všech procesních hodnot senzorů připojených ke stejnému masteru; nastavení a diagnostika zařízení; nastavení parametrů a analýza zařízení; Nur funktionsfähig mit ifm IO-Link Master ab Firmware 2.1 | ||||||
| Rádiové schválení pro | EU / RED; Austrálie; USA; Nový Zéland; Kanada; Japonsko; Brazílie; Čína; Jižní Afrika; Argentina; Singapur; Mexiko; Malajsie; Vietnam | ||||||
| Poznámka k radiovému schválení |
|
||||||
| Elektrická data | |||||||
| Provozní napětí [V] | 18...30 DC | ||||||
| Jmenovité napětí DC [V] | 24 | ||||||
| Proudový odběr [mA] | < 30 | ||||||
| Třída krytí | III | ||||||
| Ochrana proti přepólování | ano | ||||||
| Přípravná zpožďovací doba [s] | pro komunikaci IO-Link < 0,3; Bluetooth < 1 | ||||||
| IO-Link Device | |||||||
| Přípravná zpožďovací doba [s] | < 0,3 | ||||||
| Software / programování | |||||||
| Parametrizační možnost | záznam procesní hodnoty | ||||||
| Rozhraní | |||||||
| Komunikační rozhraní | IO-Link; Bluetooth | ||||||
| Bluetooth | |||||||
| Standard přenosu | BLE 4.0; BLE 4.1; BLE 4.2; EDR 2.0; EDR 2.1 | ||||||
| Frekvenční pásmo | 2,4 - 2,482 GHz | ||||||
| Vysílací výkon [mW] | 10; (10 dBm) | ||||||
| Snímací vzdálenost | typ. 20 m | ||||||
| IO-Link Device | |||||||
| Typ přenosu | COM3 (230,4 kBaud) | ||||||
| IO-Link verze | 1.1 | ||||||
| Norma SDCI | IEC 61131-9 | ||||||
| Profily | Identification (0x8000); Diagnosis (0x8003); Extended Identification (0x8100) | ||||||
| Potřebná třída Masterport | A | ||||||
| Min. doba procesního cyklu [ms] | 2,3 | ||||||
| Podporovaná ID zařízení |
|
||||||
| Okolní podmínky | |||||||
| Okolní teplota [°C] | -25...60 | ||||||
| Skladovací teplota [°C] | -40...70 | ||||||
| Krytí | IP 67; IP 69K | ||||||
| Schválení / zkoušky | |||||||
| Elektromagnetická kompatibilita (EMC) |
|
||||||
| Odolnost vůči rázům |
|
||||||
| Odolnost proti vibracím |
|
||||||
| MTTF [let] | 281 | ||||||
| Certifikát UL |
|
||||||

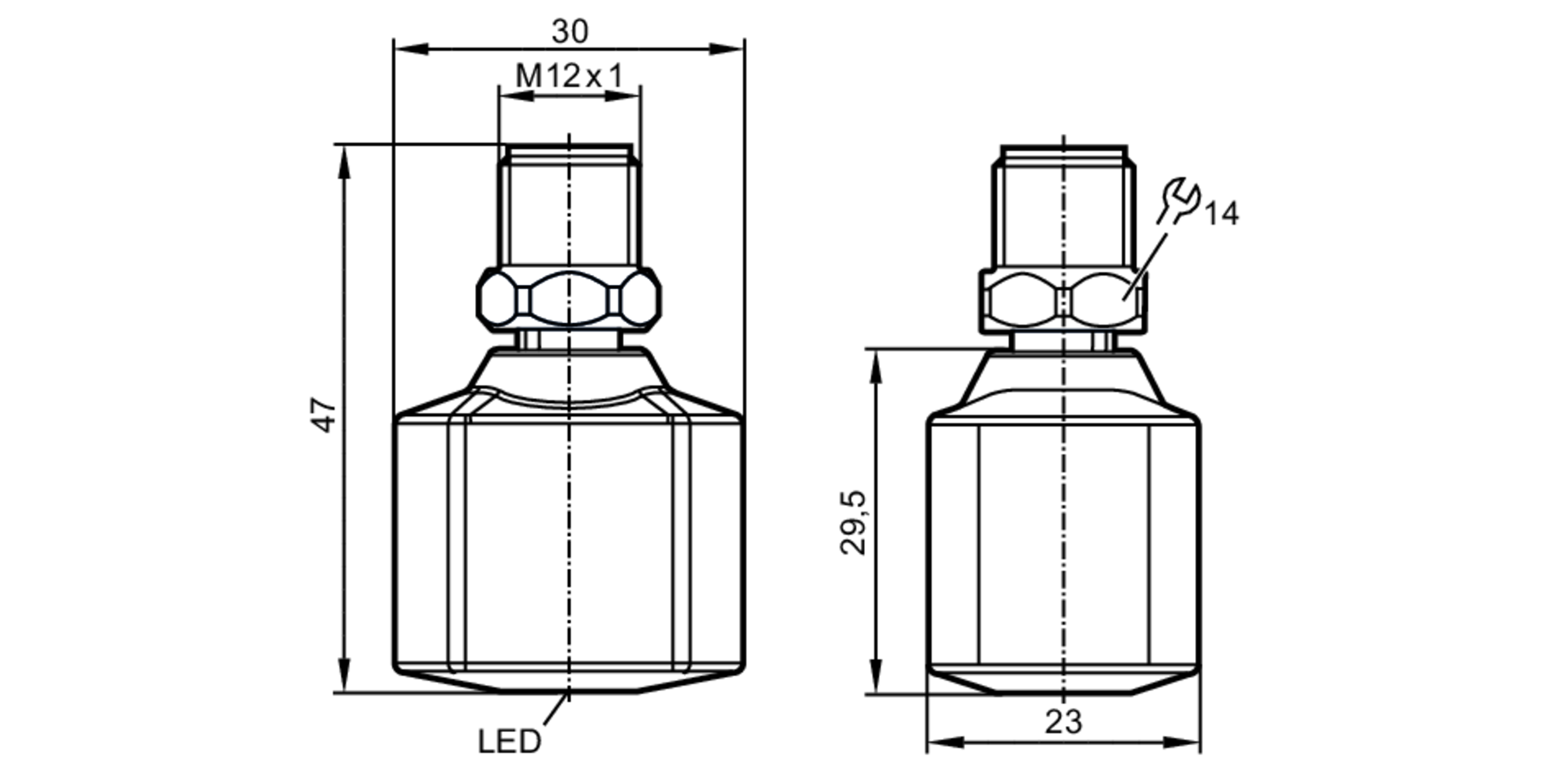

| Mechanická data | |||||||
| Hmotnost [g] | 94 | ||||||
| Materiály | nerezová ocel (1.4404 / 316L); PA; Těsnění: FKM; | ||||||
| Zobrazení / ovládací prvky | |||||||
| Zobrazení |
|
||||||
| Upozornění | |||||||
| Upozornění |
|
||||||
| Obsah balení | 1 ks | ||||||
| Elektrické připojení | |||||||
| Připojení | konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno | ||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — EIO330-01 — 23.03.2023 —
|
|||||||
EIO330 –
IO-LINK BLUETOOTH ADAPTER MULTI RW

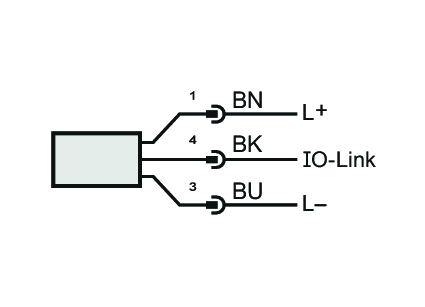

Elektrické připojení
konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno
Připojení
- Barevnost podle DIN EN 60947-5-2
- Barvy vodičů :
- BK =
- černá
- BN =
- hnědá
- BU =
- modrá
