IO-Link rozdělovač dat

E43406

IO-LINK DATA SPLITTER PNP

IO-Link rozdělovač dat

E43406

IO-LINK DATA SPLITTER PNP

  • Plug & Play ermöglicht einen nachträglichen Einbau ohne die Anlage zu verändern.
  • Schnelle Bereitstellung von Sensordaten an übergeordnete IoT/Cloud-Systeme.
  • Perfekte Unterstützung für Service- und Wartungspersonal.
  • Einfaches Auskoppeln relevanter IO-Link-Daten zur effizienten Diagnose oder Prozessüberwachung.
  • ce
  • ukca
  • iolink
  • cul
Vlastnosti výrobku
Počet vstupů a výstupů Po digitálních výstupů: 1
Oblast nasazení
Speciální vlastnosti Pozlacené kontakty
Aplikace pro modernizaci existujících systémů IO-Link; pro systémy bez IO-Link funkcí
Elektrická data
Provozní napětí [V] 18...30 DC; (na boční straně masteru; na ovladači / systému: 20...30 DC)
Jmenovité napětí DC [V] 24
Proudový odběr [mA] < 17; (obě strany)
Třída krytí III
Ochrana proti přepólování ano; (na boční straně masteru)
Přípravná zpožďovací doba [s] < 2; (pro komunikaci; signál přepínání doby odezvy: zařízení doby odezvy sečteno s dobou procesního cyklu IO-Link)
Vstupy / výstupy
Celkový počet vstupů a výstupů 1; (na ovladači / systému)
Počet vstupů a výstupů Po digitálních výstupů: 1
Výstupy
Výstupní signál spínací signál; IO-Link
Elektrické provedení PNP
Po digitálních výstupů 1
Výstupní funkce spínač / rozpínač
Max. úbytek napětí spínacího výstupu DC [V] 2,5
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 200
Typ ochrany proti zkratu Taktovaný
Odolné proti zkratu ano
Ochrana proti přetížení ano
Rozhraní
Komunikační rozhraní IO-Link
Podporovaná ID zařízení
Druh provozu ID zařízení
default 1107
IO-Link Device
Poznámka o rozhraních
připojení k IO-Link-Mastery
Unterstützte Masterportklasse A
Typ přenosu COM2 (38,4 kBaud)
IO-Link verze 1.1
Norma SDCI IEC 61131-9
Profily Identification and Diagnosis (0x4000)
Mód SIO ano
Min. doba procesního cyklu [ms] 4,2
IO-Link Master
Poznámka o rozhraních
připojení k IO-Link zařízení
Unterstützte Masterportklasse A / B
Typ přenosu COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link verze 1.0; 1.1
Norma SDCI IEC 61131-9
Okolní podmínky
Okolní teplota [°C] -25...60
Skladovací teplota [°C] -25...70
Krytí IP 67
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
DIN EN 61000-6-2
DIN EN 61000-6-4 v plastových nebo otevřených kovových nádobách
Odolnost vůči rázům
DIN EN 60068-2-27 15 g (6 ms)
Odolnost proti vibracím
DIN EN 60068-2-6 2 g (10...150 Hz)
MTTF [let] 307
Certifikát UL
Číslo souboru UL E205959

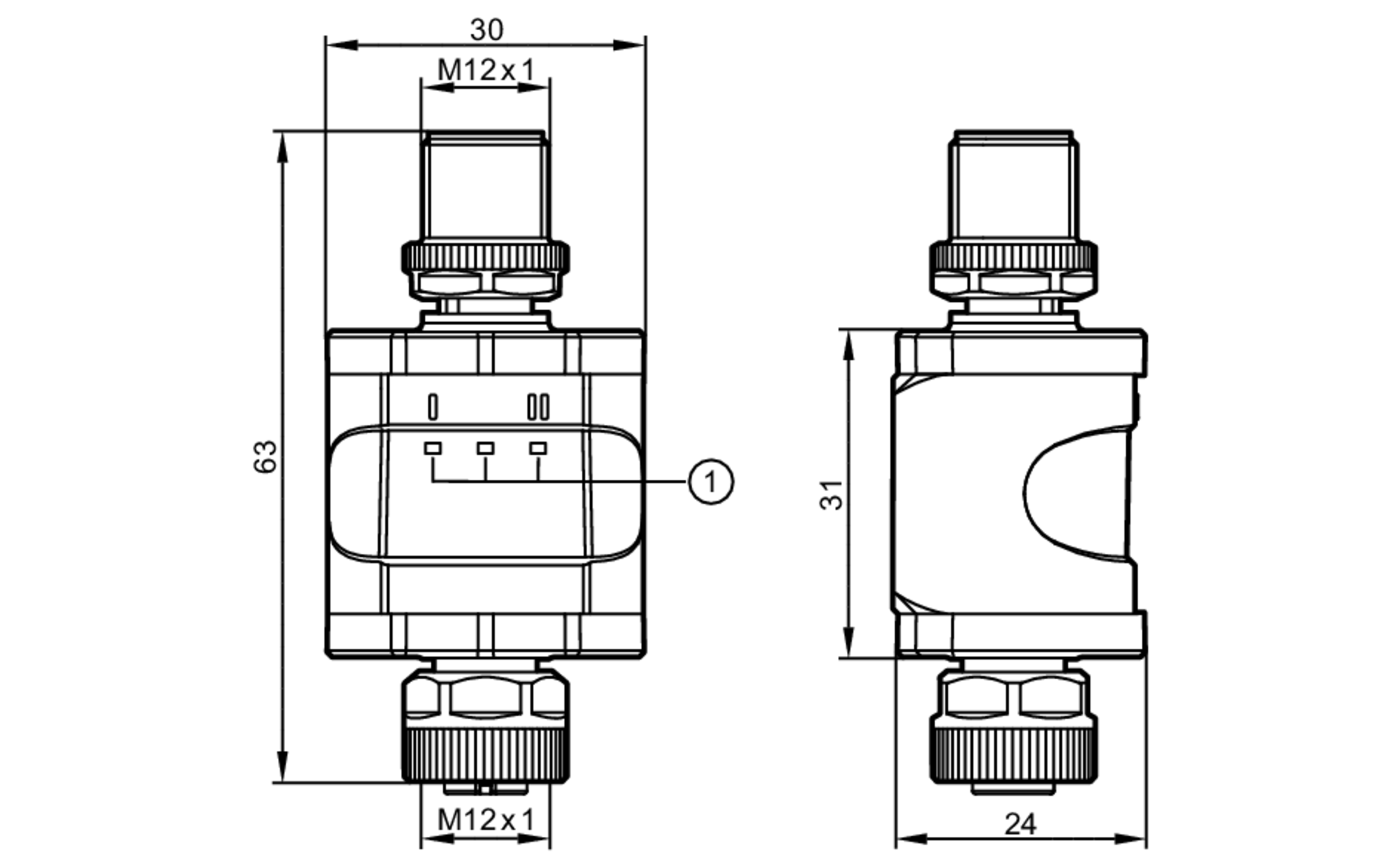

Mechanická data
Hmotnost [g] 90
Materiály nerezová ocel (1.4404 / 316L); mosaz (2.0401); PBT; PA; Těsnění: FKM;
Zobrazení / ovládací prvky
Zobrazení
Spínací výstup 1 x LED, žlutá
Provoz 1 x LED, zelená
IO-Link 1 x LED, žlutá
Příslušenství
Požadované příslušenství
Propojovací kabel Y 1, EVC843
Upozornění
Upozornění
Pro informaci o maximální délce kabelu se prosím obraťte k návodu k obsluze.
Pro zajištění funkce podle technického listu a návodu k obsluze je nezbytné použít následující článek: EVC843
Obsah balení 1 ks
