Elektrická data
| Provozní napětí [V] | 18...32 DC |
|---|---|
| Proudový odběr [mA] | < 35 |
| Min. izolační odpor [MΩ] | 100; (500 V DC) |
| Třída krytí | III |
| Ochrana proti přepólování | ano |
Výstupy
| Výstupní signál | IO-Link |
|---|---|
| Elektrické provedení | PNP |
| Max. úbytek napětí spínacího výstupu DC [V] | 0,5 |
| Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] | 500; (krátkodobě: 2 A / 50 ms) |
| Typ ochrany proti zkratu | v závislosti na připojeném senzoru |
Rozhraní
| Komunikační rozhraní | IO-Link |
|---|
| Typ přenosu | COM2 (38,4 kBaud) |
|---|---|
| IO-Link verze | 1.1 |
| Profily | není profil |
| Mód SIO | ne |
| Potřebná třída Masterport | A |
| Min. doba procesního cyklu [ms] | 2,5 |
| Typ přenosu | COM1 (4,8 kBaud); COM2 (38,4 kBaud) |
|---|---|
| IO-Link verze | 1.1 |
| Norma SDCI | IEC 61131-9 (Draft) |
| Počet portů třídy A | 1 |
Okolní podmínky
| Okolní teplota [°C] | -25...60 |
|---|---|
| Skladovací teplota [°C] | -40...85 |
| Krytí | IP 65; IP 67 |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
||
|---|---|---|---|
| Odolnost vůči rázům |
|
||
| Odolnost proti vibracím |
|
||
| MTTF [let] | 655,69 |

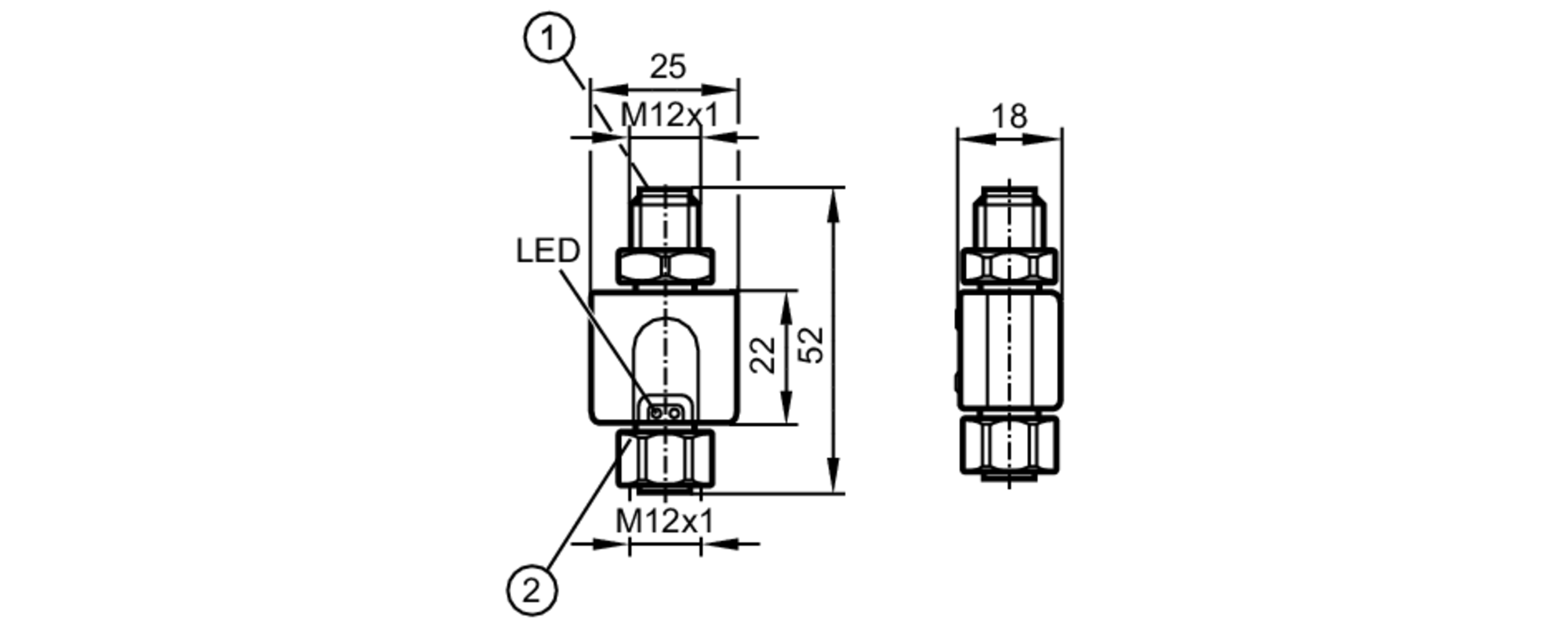

Mechanická data
| Hmotnost [g] | 116,5 |
|---|---|
| Rozměry [mm] | M12 x 1 |
| Označení závitu | M12 x 1 |
| Materiály | PA PACM 12 (TROGAMID); PET |
| Těsnící materiál | FKM |
Zobrazení / ovládací prvky
| Zobrazení |
|
|---|
Upozornění
| Upozornění |
|
||||
|---|---|---|---|---|---|
| Obsah balení | 1 ks |
Elektrické připojení
| Připojení | konektorové provedení: 1 x M12; kódování: A; Materiál držáku: TPU; Uzamčení: nerezová ocel (1.4404 / 316L); Těsnění: FKM |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — E30398-00 — 30.10.2013 —
