Izdelek ni več na voljo - arhivski vnos

Absolutni kodirnik z enojnim obratom s trdno cevko

RN-8192-S24/N59

RN6059

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • ce
Prenos
Technische Details
Električni podatki
Obratovalna napetost [V] 10...30 DC
Poraba toka [mA] 180
Maks. obrat, električni [U/min] 6000
Izhodi
Koda Siva koda; (naraščajoče vrednosti kod pri obratu v desno (vidne na gredi))
Kodni signal Vhod podatkov; TTL-združljivi signali; Takt in takt (obr.) iz gonilnikov v RS 485; izpis podatkov; sinhrono serijsko; TTL-zdržljivi signali podatki in podatki (obr.); inkrementni signali; 2 sinusoidna inkrementalna signala (A in B); fazno zamaknjeno za 90°; 1 Vss 2048 signalna obdobja na obrat
Območje merjenja/nastavitve
Ločljivost 8192 ločljivost; 8192 koraki; 13 Bit
Vmesniki
Komunikacijski vmesnik SSI podatkovni vmesnik
Pogoji okolja
Temperatura okolice [°C] -20...85
Skladiščna temperatura [°C] -30...100
Zaščita IP 64
Dovoljenja/preverjanja
Odpornost na šoke
100 g (6 ms)
Odpornost proti vibracijam
10 g (55...2000 Hz)
Mehanski podatki
Mere [mm] Ø 87 / L = 45
Materiali aluminij
Maks. začetni vrtilni moment [Nm] 15
Referenčni temperaturni vrtilni moment [°C] 20
Zasnova tulca prehodna votla gred
Premer cevke [mm] 25
Material cevke
jeklo (1.4104)
Maks. osna obremenitev cevke (na koncu cevke [N] 10
Maks. radialna obremenitev cevke (na koncu cevke) [N] 20
Vgradna globina gredi [mm] 46
Opombe
Opombe
Žic/pinov, ki niso priključeni (n.c.), ni dovoljeno uporabiti.
Električni priključek
Kabel: 5 m, PUR; Največja dolžina kabla: 100 m; radialno
diagrami in grafikoni

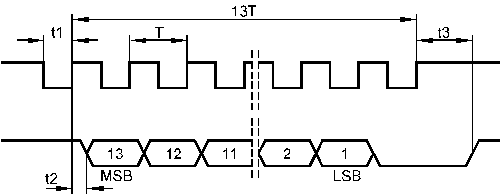

Impulzni diagram
takt
podatki
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — RN6059-00 — 04.12.2007 —
