Izdelki
RN6009

Absolutni kodirnik z enojnim obratom s trdno cevko

RN6009

RN-0256-G24/L1B

Absolutni kodirnik z enojnim obratom s trdno cevko

RN6009

RN-0256-G24/L1B

Izdelek ni več na voljo - arhivski vnos

Alternativni izdelki: RN6024 Primerjava izdelkov: RN6009 / RN6024 Pri izboru alternativnega izdelka in pribora upoštevajte morebitno odstopanje tehničnih podatkov!

Značilnosti izdelka

Ločljivost	256 ločljivost; 256 koraki; 8 Bit
Komunikacijski vmesnik	Vzporedno
Zasnova tulca	trdna cev
Premer cevke [mm]	10

Električni podatki

Obratovalna napetost [V]	10...30 DC
Poraba toka [mA]	< 150
Maks. obrat, električni [U/min]	6000

Izhodi

Električna izvedba	HTL
Obremenljivost toka po izhodu [mA]	20
Vrsta zaščite pred kratkim stikom	< 60 s
Koda	Siva koda; (naraščajoče vrednosti kod pri obratu v desno (vidne na gredi))

Območje merjenja/nastavitve

Ločljivost	256 ločljivost; 256 koraki; 8 Bit

Vmesniki

Komunikacijski vmesnik	Vzporedno

Pogoji okolja

Temperatura okolice [°C]	-20...85
Skladiščna temperatura [°C]	-30...100
Maks. dopustna relativna vlažnost zraka [%]	98
Zaščita	IP 64

Dovoljenja/preverjanja

Odpornost na šoke

100 g (6 ms)

Odpornost proti vibracijam

10 g (55...2000 Hz)

Mehanski podatki

Mere [mm]

Ø 58 / L = 52

Materiali

aluminij

Maks. obrat, mehanski [U/min]

10000

Maks. začetni vrtilni moment [Nm]

Referenčni temperaturni vrtilni moment [°C]

Zasnova tulca

trdna cev

Premer cevke [mm]

Material cevke

jeklo (1.4104)

Maks. osna obremenitev cevke (na koncu cevke [N]

Maks. radialna obremenitev cevke (na koncu cevke) [N]

Električni priključek

	Kabel: 1 m, PUR; Največja dolžina kabla: 100 m; aksialno

diagrami in grafikoni

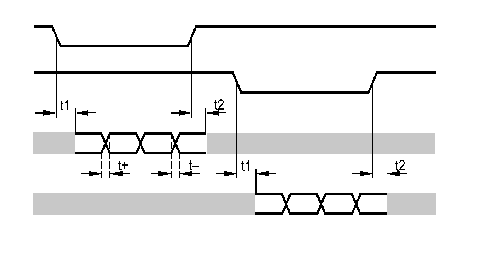

Impulzni diagram

	sprostitev A obrnjeni
	sprostitev B obrnjeni
	sledi 3...10
	sledi 1...2

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — RN6009-00 — 04.12.2007 —
