RM6110

Absolutni kodirnik z več obrati s trdno cevko

RM6110

RM-8192-P24/K B

Absolutni kodirnik z več obrati s trdno cevko

RM6110

RM-8192-P24/K B

Izdelek ni več na voljo - arhivski vnos

Značilnosti izdelka

Ločljivost	možnost parametriranja ločljivost; 8192 koraki; 4096 obrati; 25 Bit
Komunikacijski vmesnik	SSI podatkovni vmesnik
Zasnova tulca	trdna cev
Premer cevke [mm]	10

Električni podatki

Obratovalna napetost [V]	10...30 DC
Poraba toka [mA]	< 300
Maks. obrat, električni [U/min]	6000

Izhodi

Koda	dvojna koda ali siva koda; (možnost parametriranja; časovna konstanta za izračun položaja: 0,5 ms)

Območje merjenja/nastavitve

Ločljivost	možnost parametriranja ločljivost; 8192 koraki; 4096 obrati; 25 Bit

Vmesniki

Komunikacijski vmesnik	SSI podatkovni vmesnik

Pogoji okolja

Temperatura okolice [°C]	-20...70
Skladiščna temperatura [°C]	-30...100
Zaščita	IP 64

Dovoljenja/preverjanja

Odpornost na šoke

100 g (6 ms)

Odpornost proti vibracijam

10 g (55...2000 Hz)

Mehanski podatki

Mere [mm]

Ø 58 / L = 73

Materiali

aluminij

Maks. obrat, mehanski [U/min]

10000

Maks. začetni vrtilni moment [Nm]

Referenčni temperaturni vrtilni moment [°C]

Zasnova tulca

trdna cev

Premer cevke [mm]

Material cevke

jeklo (1.4104)

Maks. osna obremenitev cevke (na koncu cevke [N]

Maks. radialna obremenitev cevke (na koncu cevke) [N]

Opombe

Za programiranje potrebujete računalnik z 3.1™ ali novejši ter programsko opremo za programiranje.

Električni priključek

	Spojnik: 1 x M23 (ifm 1001.11), radialno; Največja dolžina kabla: 100 m

diagrami in grafikoni

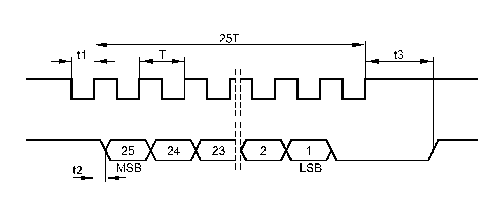

Impulzni diagram

	takt
	podatki

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — RM6110-00 — 06.10.2008 —
