Izdelek ni več na voljo - arhivski vnos

stara serija izdelkov
Datum prekinitve: {{"2016-12-31T00:00:00.000+01:00" | date}}

Absolutni kodirnik z več obrati s trdno cevko

RM-4096-S24/N1B

RM6004

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • Za natančno določanje položaja, hitrosti, kotno in linearno merjenje
  • Neposredni izhod vrednosti prek vmesnika SSI
  • Kompaktno in robustno ohišje
  • Visoka odpornost na udarce in vibracije
  • Radialni kabelski priključek za uporabo, kjer je prostor omejen
  • ce
  • c_nrtl_us
Prenos
Technische Details
Območje uporabe
Princip delovanja absolutno
Vrsta obrata večobratno
Električni podatki
Obratovalna napetost [V] 10...30 DC
Poraba toka [mA] < 200
Izhodi
Koda Siva koda; (naraščajoče vrednosti kod pri obratu v desno (vidne na gredi))
Kodni signal Vhod takta; TTL-združljivi signali; Takt in takt (obr.) iz gonilnikov v RS 485; izpis podatkov; sinhrono serijsko; TTL-zdržljivi signali podatki in podatki (obr.); inkrementni signali; 2 sinusoidna inkrementalna signala (A in B); fazno zamaknjeno za 90°; 1 Vss 512 signalna obdobja na obrat
Območje merjenja/nastavitve
Ločljivost 4096 ločljivost; 4096 koraki; 4096 obrati; 24 Bit
Vmesniki
Komunikacijski vmesnik SSI podatkovni vmesnik
Pogoji okolja
Temperatura okolice [°C] -40...85
Maks. dopustna relativna vlažnost zraka [%] 75; (za kratek čas: 95 %)
Zaščita IP 64
Dovoljenja/preverjanja
Odpornost na šoke
100 g (6 ms)
Odpornost proti vibracijam
30 g (55...2000 Hz)
MTTF [Let] 46
Mehanski podatki
Teža [g] 490
Mere [mm] Ø 58 / L = 66,7
Materiali aluminij
Maks. obrat, mehanski [U/min] 12000
Maks. začetni vrtilni moment [Nm] 1
Referenčni temperaturni vrtilni moment [°C] 20
Zasnova tulca trdna cev
Premer cevke [mm] 10
Material cevke
jeklo (1.4104)
Maks. osna obremenitev cevke (na koncu cevke [N] 10
Maks. radialna obremenitev cevke (na koncu cevke) [N] 20
Opombe
Opombe
Žic/pinov, ki niso priključeni (n.c.), ni dovoljeno uporabiti.
Napotki stara serija izdelkov
Električni priključek
Kabel: 1 m, PUR; Največja dolžina kabla: 100 m; radialno, tudi aksialno uporabljivo
diagrami in grafikoni

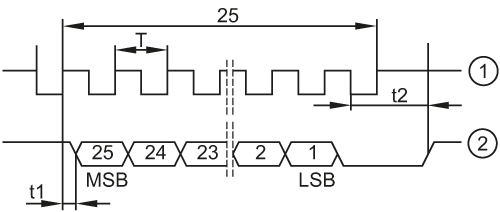

Impulzni diagram
1 takt
2 podatki
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — RM6004-03 — 14.03.2012 —
