OT5201

Reflektorska tipala z izključitvijo ozadja

OTH-CPKG

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

Prenos
Technische Details
Značilnosti izdelka
Vrsta svetlobe infrardeče
Ohišje kvadrasto
Mere [mm] 75 x 17 x 33
Območje uporabe
Princip delovanja Razpršilno odbojni senzor
Električni podatki
Obratovalna napetost [V] 10...30 DC
Poraba toka [mA] 25; ((24 V))
Zaščitni razred II
Zaščita pred obratno polarnostjo da
Vrsta svetlobe infrardeče
Valovna dolžina [nm] 950
Izhodi
Električna izvedba PNP
Funkcija izhoda dopolnilni
Maks. padec napetosti preklopnega izhoda DC [V] 2,9
Stopnja trajnega toka preklopnega izhoda DC [mA] 100
Preklopna frekvenca DC [Hz] 700
Zaščita pred kratkim stikom da
Vrsta zaščite pred kratkim stikom impulzno
Zaščita pred preobremenitvijo da
Območje zaznavanja
Doseg tipala [mm] 50...700; (beli papir 200 x 200 mm)
Prilagodljivi razpon da
Maks. premer svetlobne točke [mm] 35
Mere svetlobne točke se nanašajo na pri maksimalnem dosegu tipala
Na voljo izključitev ozadja da
Pogoji okolja
Temperatura okolice [°C] -40...60
Zaščita IP 67
Dovoljenja/preverjanja
EMC
EN 60947-5-2
Mehanski podatki
Ohišje kvadrasto
Mere [mm] 75 x 17 x 33
Materiali Polycarbonat
Material optike
PMMA
Prikazi/upravljalni elementi
Prikaz
stikalno stanje 1 x LED, rumeno
Pribor
Dodatki (priloženi)
Pritrdilni kotnik: 1 x, E20441
izvijač
Opombe
Embalažna enota 1 Kosov
Električni priključek
Priključek Kabel: 2 m, PVC; 4 x 0,34 mm²

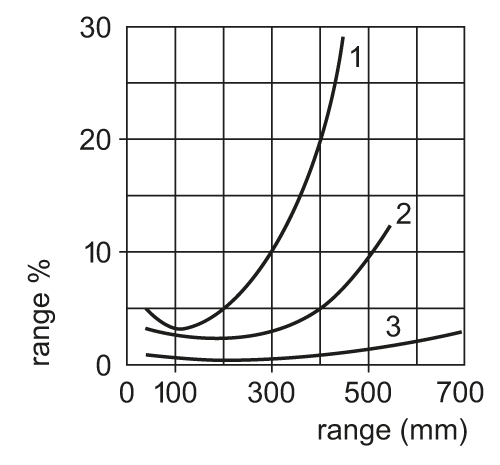

diagrami in grafikoni
graf pogreška
x: senzor razdalje/predmet [mm]
y: min. razdalja predmeta/ozadje [mm]
1 = predmet črn (6 % znižanje) , ozadje (bel 90 % znižanje)
2 = predmet siva (18 % remisije) , ozadje (bel 90 % znižanje)
3 = predmet bela (90 % remisije) , ozadje (bel 90 % znižanje)
Napotek : območje % = nastavitev v % območja
