OPD100

Senzor obrisov

OPDLFPKG

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • Profilirni stroj PMD za preverjanje profila predmeta
  • Preverjanja kakovosti linije za zagotavljanje pravilno sestavljanje delov
  • Hitra namestitev brez programske opreme
  • Merjenje, neodvisno od razdalje za visoko toleranco glede položaja predmeta
  • Imunost na zunanjo svetlobo – projiciranje ali zunanja osvetlitev nista potrebna
  • Izbirna vizualizacija obrisov prek programske opreme za poenostavitev analize napake
  • ce
Prenos
Technische Details
Značilnosti izdelka
Vrsta svetlobe rdeča lučka
Laserski zaščitni razred 1
Mere [mm] 88 x 65 x 28,5
Električni podatki
Obratovalna napetost [V] 10...30 DC
Poraba toka [mA] < 200
Referenčna napetost za porabo toka [V] 10
Zaščitni razred III
Zaščita pred obratno polarnostjo da
Vrsta svetlobe rdeča lučka
Valovna dolžina [nm] 650
Vhodi/izhodi
Število vhodov in izhodov Število digitalnih vhodov: 1; Število digitalnih izhodov: 2
Vhodi
Število digitalnih vhodov 1
Sprožilec zunanje
Izhodi
Električna izvedba PNP/NPN; (možnost parametriranja)
Število digitalnih izhodov 2
Funkcija izhoda 2x običajno odprto/običajno zaprto; (možnost parametriranja)
Obremenljivost toka po izhodu [mA] 100
Vrsta zaščite pred kratkim stikom impulzno
Zaščita pred preobremenitvijo da
Območje merjenja/nastavitve
Merilna razdalja (smer Z) [mm] 150...300
Širina merilnega območja (smer X) pri min. razdalji merjenja [mm] 45; (Oddaljenost = 150mm)
Širina merilnega območja (smer X) pri maks. razdalji merjenja [mm] 90; (Oddaljenost = 300mm)
Merilna frekvenca [Hz] 5
Natančnost / odstopanja
Ločljivost izmerjene vrednosti
Smer Z 200 µm
Smer X 250 µm
Natančnost
Smer Z ± 500 µm
Smer X ± 500 µm
ozadje (bel 90 % znižanje)
Vmesniki
Komunikacijski vmesnik IO-Link
Vrsta prenosa COM3 (230 kBaud)
IO-Link - revizija 1.1
Standard SDCI IEC 61131-9
Profili Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO-način da
Potreben razred glavnega vhoda A
Min. čas procesnega cikla [ms] 2,3
Funkcije IO-Linka (ciklična)
funkcija dolžina nastavka
procesna vrednost 16
stanje naprave 4
binarne preklopne informacije 1
Funkcije IO-Linka (aciklična) števec delovnih ur; število sproženih dogodkov; Nastavitve ROI
Podprti DeviceID-ji
1260d / 04 ECh
Napotek
Za dodatne informacije glejte datoteko PDF IODD v razdelku »Prenosi«
Pogoji okolja
Temperatura okolice [°C] -10...55
Skladiščna temperatura [°C] -40...60
Zaščita IP 65
Maks. imunost na zunanjo svetlobo [klx] 20
Dovoljenja/preverjanja
EMC
EN 60947-5-2
Laserski zaščitni razred 1
Opombe o zaščiti pred laserjem
Pozor: Laserska svetloba
razred laserja: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Skladno z 21 CFR 1040, razen za odstopanja skladno z Obvestilom o laserjih št. 50 z datumom junij 2007.
Mehanski podatki
Teža [g] 484,9
Mere [mm] 88 x 65 x 28,5
Materiali Ohišje: tlačno litje cinka ; PPSU; ABS; PMMA; PBT PC; EPDM; sprednja leča: PMMA
Prikazi/upravljalni elementi
Prikaz
stikalno stanje 1 x LED, rumeno
Delovanje zaslona 1 x LED, zeleno
Zaslon barvni zaslon
Opombe
Embalažna enota 1 Kosov
Električni priključek
Priključek Spojnik: 1 x M12

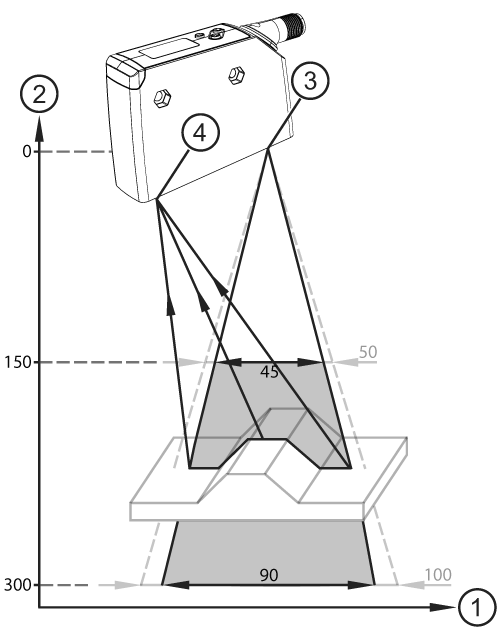

diagrami in grafikoni

1 Smer X
2 Smer Z
3 Odprtina za izhod laserskega žarka
4 sprejemnik
Drugi podatki
svetlobna črta
merilna razdalja (smer Z) svetlobna črta
150 mm 50 x 1 mm
300 mm 100 x 1 mm
Vrednosti veljajo za
Zunanja svetloba na predmet < 20 klx
stalni pogoji okolice 23 °C / 960 hPa
minimalni čas vklopa v minutah 10
