OG5044

Sprejemnik senzorja s skoznjim žarkom

OG5044

OGE-FNKG/US-100

Sprejemnik senzorja s skoznjim žarkom

OG5044

OGE-FNKG/US-100

Izdelek ni več na voljo - arhivski vnos

Alternativni izdelki: OGE503 Primerjava izdelkov: OG5044 / OGE503 Pri izboru alternativnega izdelka in pribora upoštevajte morebitno odstopanje tehničnih podatkov!

Značilnosti izdelka

Vrsta svetlobe	infrardeče
Ohišje	Izvedba navoja

Območje uporabe

Posebna značilnost	pozlačeni kontakti; Funkcija preverjanja izhoda
Princip delovanja	Senzor s skoznjim žarkom

Električni podatki

Obratovalna napetost [V]	10...36 DC
Poraba toka [mA]	< 24
Zaščitni razred	II
Zaščita pred obratno polarnostjo	da
Vrsta svetlobe	infrardeče
Valovna dolžina [nm]	880

Izhodi

Električna izvedba	NPN
Funkcija izhoda	nastavitev svetleje/temneje; (možnost parametriranja)
Maks. padec napetosti preklopnega izhoda DC [V]	2,5
Funkcija preverjanja izhoda	da
Maks. padec napetosti funkcije preverjanja izhoda [V]	3,5
Maks. obremenitveni tok za funkcijo preverjanja izhoda [mA]	10
Stopnja trajnega toka preklopnega izhoda DC [mA]	200
Preklopna frekvenca DC [Hz]	500
Zaščita pred kratkim stikom	da
Vrsta zaščite pred kratkim stikom	impulzno
Zaščita pred preobremenitvijo	da

Območje zaznavanja

Oddajnik/sprejemnik	sprejemnik
Doseg [m]	< 15
Prilagodljivi razpon	da

Pogoji okolja

Temperatura okolice [°C]	-25...80
Zaščita	IP 67

Dovoljenja/preverjanja

EMC

EN 60947-5-2
EN 55011	razred B

Mehanski podatki

Ohišje

Izvedba navoja

Mere [mm]

M18 x 1 / L = 72

Oznaka navoja

M18 x 1

Materiali

PBT

Material optike

PMMA

Prikazi/upravljalni elementi

Prikaz

stikalno stanje	1 x LED, rumeno
obratovanje	1 x LED, zeleno
funkcija	1 x LED, rdeče

Pribor

V sklopu dobave

zaskočne matice: 2

Opombe

Embalažna enota	1 Kosov

Električni priključek

Priključek	Spojnik: 1 x M12; kodiranje: A; Kontakti: pozlačeno

diagrami in grafikoni

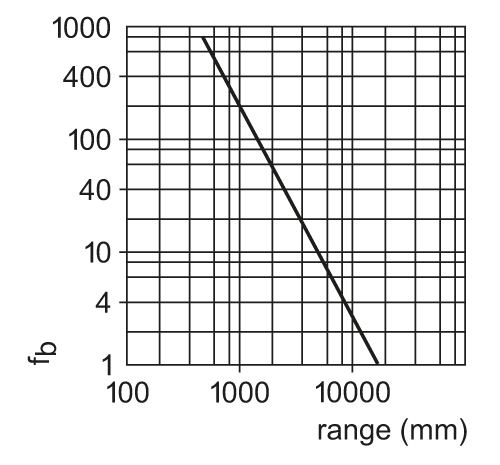

graf normiranega dobitka
