OA5103

Sprejemnik senzorja s skoznjim žarkom

OA5103

OAE-FCKG/T

Sprejemnik senzorja s skoznjim žarkom

OA5103

OAE-FCKG/T

Izdelek ni več na voljo - arhivski vnos

Alternativni izdelki: O4E500 Primerjava izdelkov: OA5103 / O4E500 Pri izboru alternativnega izdelka in pribora upoštevajte morebitno odstopanje tehničnih podatkov!

Značilnosti izdelka

Vrsta svetlobe	infrardeče
Ohišje	kvadrasto

Območje uporabe

Posebna značilnost	Funkcija preverjanja izhoda
Princip delovanja	Senzor s skoznjim žarkom

Električni podatki

Obratovalna napetost [V]	10...36 DC
Poraba toka [mA]	< 50
Zaščitni razred	II
Zaščita pred obratno polarnostjo	da
Vrsta svetlobe	infrardeče
Valovna dolžina [nm]	880

Izhodi

Električna izvedba	PNP/NPN
Funkcija izhoda	nastavitev svetleje/temneje; (možnost parametriranja)
Funkcija preverjanja izhoda	da
Maks. obremenitveni tok za funkcijo preverjanja izhoda [mA]	10
Stopnja trajnega toka preklopnega izhoda DC [mA]	250
Maks. tokovna obremenitev v dvojnem izhodnem načinu [mA]	100
Preklopna frekvenca DC [Hz]	300
Zaščita pred kratkim stikom	da
Vrsta zaščite pred kratkim stikom	impulzno
Zaščita pred preobremenitvijo	da
Funkcija časa [s]	0,5...10

Območje zaznavanja

Oddajnik/sprejemnik	sprejemnik
Doseg [m]	< 50
Prilagodljivi razpon	da

Pogoji okolja

Temperatura okolice [°C]	-25...60
Zaščita	IP 65

Dovoljenja/preverjanja

EMC

EN 60947-5-2

Mehanski podatki

Teža [g]

0,287

Ohišje

kvadrasto

Mere [mm]

90 x 30 x 70

Materiali

PPO spremenjeno

Material optike

PMMA

Prikazi/upravljalni elementi

Prikaz

stikalno stanje	1 x LED, rumeno
obratovanje	1 x LED, zeleno
funkcija	1 x LED, rdeče

Upravljalni elementi

Izbira zaviranja vklopa ali zaviranja izklopa preko drsnega stikala

Pribor

V sklopu dobave

Pritrdilni kotnik: 1, E20514

izvijač

Opombe

Embalažna enota	1 Kosov

Električni priključek

Priključek	terminali: ...1,5 mm²; Kabelski tulec: Ø 4,5...10 mm; Kabelska uvodnica: M16 X 1,5

diagrami in grafikoni

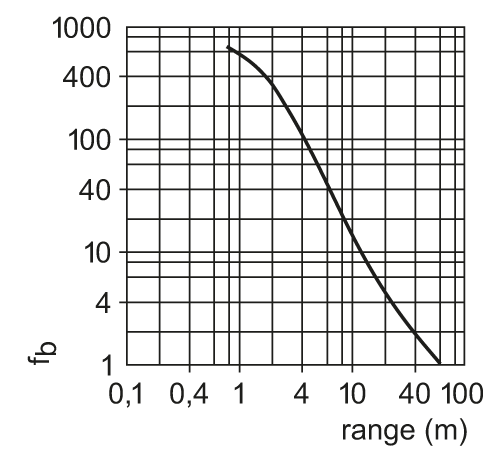

graf normiranega dobitka
