SV4050

Debitmetru Vortex

SVM12XXXD0KG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Stimate client,
din păcate această fișă de date nu este disponibilă în limba dorită. Dacă aveți alte întrebări ne puteți contacta per e-mail, la info.ro@ifm.com.

Cu salutări cordiale,
Echipa dvs. ifm

  • Detectare fiabilă a debitului și temperaturii medii
  • Ieșire analogică liniarizată precisă
  • Compatibil cu apă și medii pe bază de apă
  • Pentru instalare în țevi
  • Înaltă precizie a monitorizării debitului și temperaturii
  • ce
Descărcare
Technische Details
Caracteristicile produsului
Numar de intrari si iesiri Numar de iesiri analogice: 1
Domeniu de masura
0,9...15 l/min 0,133...2,21 m/s
Conectarea la proces conectare pe filet G 1/2 DN8
Aplicatie
Caracteristici speciale contacte aurite
Element de măsură 1 x Pt 1000; (conform DIN EN 60751, clasa B)
Aplicatie pentru utilizarea industrială
Montaj Conectare la ţeavă prin adaptor
Mediu apa; solutii glicol; Emulsii
Temperatura mediului [°C] -40...100
Varf de presiune Min. [bar] 25
Rezistenţă la presiune [bar] 12
Nota legata de rezistenta la presiune
pana la 40 °C
Date electrice
Tensiune de lucru [V] 8...33 DC
Rezistenta de izolare Min. [MΩ] 100; (500 V DC)
Clasa de protectie III
Timp de intarziere la pornire [s] < 2
Intrari / iesiri
Numar de intrari si iesiri Numar de iesiri analogice: 1
Iesiri
Numarul total de iesiri 1
Semnal de ieşire semnal analogic
Numar de iesiri analogice 1
Iesire analogica in curent [mA] 4...20; (Q [l/min] = 0,938 x (I - 4 mA))
Sarcina max. [Ω] < (Ub - 8 V) / 20 mA; Ub = 24 V: 800
Domeniu de masura/programare
Domeniu de masura
0,9...15 l/min 0,133...2,21 m/s
Monitorizarea temperaturii
Temperatura interna de incalzire a tijei 1 K/mW
Domeniu de masura [°C] -40...100
Precizia / Devieri
Monitorizarea curgerii
Acuratete (in domeniul de masura) Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (apa)
Repetabilitate 0,2; (% din valoarea finala)
Monitorizarea temperaturii
Precizia [K] ± 0,3 ± 0,005 x T
Timpi de raspuns
Monitorizarea curgerii
Timp răspuns [s] 0,5
Condiţiile mediului
Temperatură de ambianţă [°C] -15...85
Temperatura depozitare [°C] -30...85
Protectie IP 65
Cavitația P descărcare (absolut) / P (diferență)> 5,5 pentru a evita cavitația
Teste / certificari
Ecranare electromagnetică
EN 61326-2-3
Rezistenţă la şoc
DIN EN 60068-2-27 30 g (11 ms)
Rezistenţă la vibraţii
DIN EN 60068-2-6 cu apa / 10...61 Hz 1 mm
cu apa / 61...2000 Hz 2 g
MTTF [ani] 380
Directiva privind echipamentele sub presiune Buna practica in inginerie; pot fi folosite pentru grupa 2 de fluide; grupa 1 de fluide la cerere
Date mecanice
Greutate [g] 65
Materiale PA 6T
Materiale în contact cu mediul ETFE; PA 6T; FKM
Moment de strângere [Nm] 12
Conectarea la proces conectare pe filet G 1/2 DN8
Observaţii
Observaţii
MW = Valoare masurata
MEW = Valoarea finala a domeniului de masurare
Unitate de ambalare 1 buc.
Conectare electrică
Racord Conector: 1 x M12; Contacte: aurit
diagrame si grafice

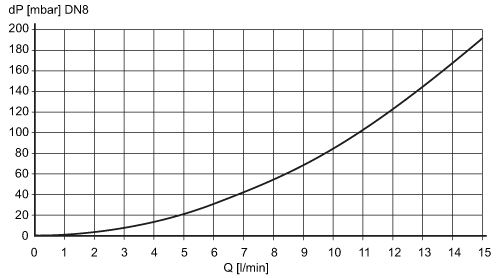

Druckverlust
dP Druckverlust
Q cantitatea debitului volumetric

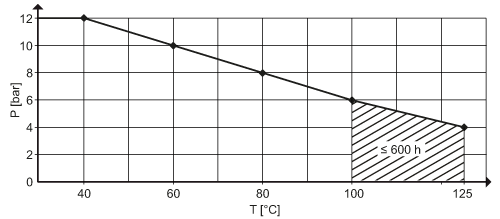

Durata minima de viata 10 ani cu referinta la debit și temperaturi ridicate ale mediului
rezistenta la presiune (bar)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ne rezervăm modificările tehnice, fără a vă anunţa în prealabil! — RO-RO — SV4050-00 — 13.01.2015 —
