  6. E84036

E84036

Componente reţea comutare 24 V DC

PSU-3AC/24VDC-40A

{{'OPTIONAL_INFO' | productAvailability | error}}

Stimate client,
din păcate această fișă de date nu este disponibilă în limba dorită. Dacă aveți alte întrebări ne puteți contacta per e-mail, la info.ro@ifm.com.

Cu salutări cordiale,
Echipa dvs. ifm

  • Pentru alimentarea regulată cu tensiune a regulatoarelor, senzorilor, actuatoarelor și dispozitivelor electronice industriale
  • Pierderi reduse de tensiune datorită eficienței crescute
  • Perioadă intermediară rețea de alimentare
  • Posibilitatea de a opri dispozitivul prin captarea impulsului
  • Rezerve mari de tensiune
  • ce
  • cul
  • cruus
Date tehnice complete în format PDF

Technische Details
Date electrice
Frecventa AC [Hz] 47...64
Tolerante tensiune operare [%] 15...20
Tensiunea nominala AC [V] < 400
Tensiune de intrare AC [V] 380...480
Tensiune de iesire DC [V] 24...28
Clasa de protectie I; (IEC 61140)
Protecţie la supratensiune da; (< 32 DC)
Tensiune de iesire [V] reglabil; Tensiunea de iesire conform SELV, PELV
Curent de iesire maxim la tensiune de iesire minima [A] 40
Curent de iesire maxim la tensiune de iesire maxima [A] 34,3
Varful maxim de curent de iesire la tensiune de iesire minima [A] 60
Varful maxim de curent de iesire la tensiune de iesire maxima [A] 51,5
Putere de iesire (permanenta) [W] 960
Putere de iesire (varf) [W] 1440
Nota despre puterea de iesire (varf)
daca consumul > 4s puterea este redusa automat la puterea de iesire
Factorul de putere (tensiune nominala 400 V AC / 50 Hz) 0,88
Nota despre factorul de putere(tensiune nominala 400 V AC / 50 Hz)
cu fazele tensiunii simetrice
Factorul de putere (tensiune nominala 480 V AC / 50 Hz) 0,9
Nota despre factorul de putere (tensiune nominala 480 V AC / 50 Hz)
cu fazele tensiunii simetrice
Rezerva de putere [%] 50
Numar de circuite de iesire 1
Pulsatie reziduala maxima [mV] 100
Varf de curent la pornire (tensiune nominala 400 V AC / 60 Hz) [A] 4,5
Varf de curent la pornire (tensiune nominala 480 V AC / 50 Hz) [A] 4,5
Limitarea socurilor de curent da
Eficienta (tensiune nominala 400 V AC / 60 Hz) [%] 95,3
Eficienta (tensiune nominala 480 V AC / 50 Hz) [%] 95,2
Protectie externa intrari ≥ B-6 A / ≥ C-6 A
Conductanta termica [W/K] 24 (60...70 °C)
Timpul tampon al retelei (tensiune nominala 400 V AC / 60 Hz) [ms] 25
Timpul tampon al retelei (tensiune nominala 480 V AC / 50 Hz) [ms] 25
Curent de intrare (tensiune nominala 400 V AC / 60 Hz) [A] 1,65
Curent de intrare (tensiune nominala 480 V AC / 50 Hz) [A] 1,35
Pierdere de putere (tensiune nominala 400 V AC / 60 Hz) [W] 47,3
Pierdere de putere (tensiune nominala 480 V AC / 50 Hz) [W] 48,4
Protectie la alimentare inversa [V] 35
Iesiri
Testat pentru scurtcircuit da
Protectie suprasarcina da
Comportament la suprasarcină curent de iesire constant
Semnal tip DC-OK Ieşire releu
Fiabilitatea semnalului DC OK 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Condiţiile mediului
Temperatură de ambianţă [°C] -25...70
Nota cu privire la temperatura ambientala
observa spațiul liber pentru convectie (vezi instrucțiunile de utilizare)
Temperatura depozitare [°C] -40...85
Umiditate relativă max. admisibilă a aerului [%] 95; (IEC 60068-2-30)
Protectie IP 20; (EN 60529)
Grad de contaminare 2; (IEC 62103: impuritatile conductive nu sunt permise)
Teste / certificari
Ecranare electromagnetică
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 Clasa A
Rezistenta la vibratii
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 1 g 17,8...500 Hz
Rezistenţă la şoc
IEC 60068-2-27 15 g 6 ms / 10 g 11 ms
Corectie a factorului de putere (PFC) îndeplinit
Date mecanice
Greutate [g] 1754,5
Tip montare sina; (TH35 (EN 60715))
Dimensiuni [mm] 124 x 110 x 130,7
Materiale Tablă oţel
Afisaj / elemente de operare
Display
DC-ok 1 LED
suprasarcina 1 LED
Observaţii
Observaţii
conectarea seriei de iesiri se aplică numai pentru unitatile identice de pana la max. 150 V DC tensiune totala
Unitate de ambalare 1 buc.
Conectare electrică
Racord terminale cu surub:
diagrame si grafice

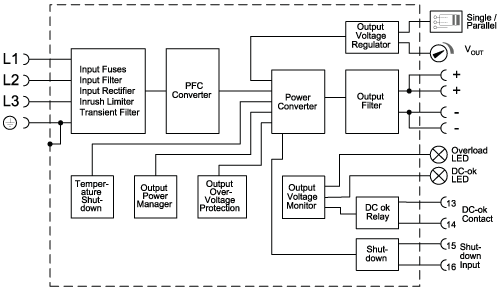

Diagramă bloc

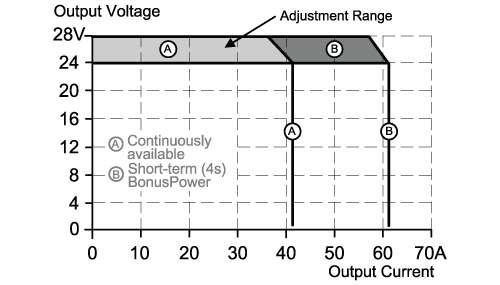

Caracteristica de iesire
Curbă caracteristică pentru gradul de eficiență / pierdere de putere
Curba caracteristica pentru reducere

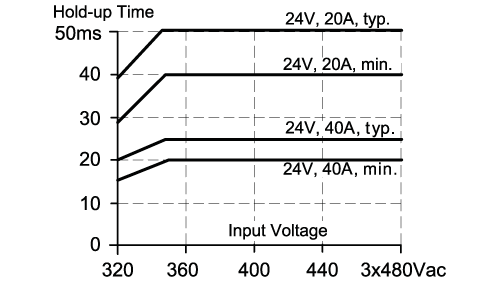

Curba caracteristica pentru timpul de stocare
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ne rezervăm modificările tehnice, fără a vă anunţa în prealabil! — RO-RO — E84036-00 — 28.01.2016 —
