DN4014

Componente reţea comutare 24 V DC

PSU-1AC/24VDC-20A

{{'OPTIONAL_INFO' | productAvailability | error}}

Stimate client,
din păcate această fișă de date nu este disponibilă în limba dorită. Dacă aveți alte întrebări ne puteți contacta per e-mail, la info.ro@ifm.com.

Cu salutări cordiale,
Echipa dvs. ifm

  • Pentru alimentarea regulată cu tensiune a regulatoarelor, senzorilor, actuatoarelor și dispozitivelor electronice industriale
  • Pierderi reduse de tensiune datorită eficienței crescute
  • Perioadă intermediară rețea de alimentare
  • Design dimensiuni economice
  • Rezerve mari de tensiune
  • ce
  • cul
  • cruus
Date tehnice complete în format PDF

Technische Details
Date electrice
Frecventa AC [Hz] 47...64
Tolerante tensiune operare [%] 15...10
Tensiunea nominala AC [V] < 230
Tensiune de intrare AC [V] 100...240
Tensiune de iesire DC [V] 24...28
Clasa de protectie I; (IEC 61140)
Protecţie la supratensiune da; (< 32 DC)
Tensiune de iesire [V] reglabil; Tensiunea de iesire conform SELV, PELV
Curent de iesire maxim la tensiune de iesire minima [A] 20
Curent de iesire maxim la tensiune de iesire maxima [A] 17,1
Varful maxim de curent de iesire la tensiune de iesire minima [A] 24
Varful maxim de curent de iesire la tensiune de iesire maxima [A] 20,6
Putere de iesire (permanenta) [W] 480
Putere de iesire (varf) [W] 576
Nota despre puterea de iesire (varf)
≤ 45 °C permis continuu; > 45 °C < 1 minut la fiecare 10 minute
Factor de putere (tensiune nominala 120 V AC / 60 Hz) 0,99
Factor de putere(tensiune nominala 230 V AC / 50 Hz) 0,95
Rezerva de putere [%] 20
Numar de circuite de iesire 1
Pulsatie reziduala maxima [mV] 50
Varf de curent la pornire (tensiune nominala 120 V AC / 60 Hz) [A] 9
Varf de curent la oprire (tensiune nominala 230 V AC / 50 Hz) [A] 7
Limitarea socurilor de curent da
Eficienta (tensiune nominala 120 V AC / 60 Hz) [%] 92,7
Eficienta (tensiunea nominala 230 V AC / 50 Hz) [%] 94
Protectie externa intrari ≤ B-10 A / ≤ C-10 A
Conductanta termica [W/K] 12 (60...70 °C)
Timpul tampon al retelei (tensiune nominala 120 V AC / 60 Hz) [ms] 26
Timpul tampon al retelei (tensiune nominala 230 V AC / 50 Hz) [ms] 26
Curent de intrare (tensiune nominala 120 V AC / 60 Hz) [A] 4,36
Curent de intrare (tensiune nominala 230 V AC / 50 Hz) [A] 2,33
Pierdere de putere (tensiune nominala 120 V AC / 60 Hz) [W] 37,8
Pierdere de putere (tensiune nominala 230 V AC / 50 Hz) [W] 30,6
Protectie la alimentare inversa [V] 35
Iesiri
Testat pentru scurtcircuit da
Protectie suprasarcina da
Comportament la suprasarcină Hiccup Mode; in caz de supresarcina/scurtcircuit, iesirea alterneaza intre a furniza curent continuu pentru 2s iar apoi inchide pentru 18s
Semnal tip DC-OK Ieşire releu
Fiabilitatea semnalului DC OK 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Condiţiile mediului
Temperatură de ambianţă [°C] -25...70
Nota cu privire la temperatura ambientala
observa spațiul liber pentru convectie (vezi instrucțiunile de utilizare)
Temperatura depozitare [°C] -40...85
Umiditate relativă max. admisibilă a aerului [%] 95; (IEC 60068-2-30)
Protectie IP 20; (EN 60529)
Grad de contaminare 2; (IEC 62103: impuritatile conductive nu sunt permise)
Teste / certificari
Ecranare electromagnetică
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 Clasa A
Rezistenta la vibratii
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Rezistenţă la şoc
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Corectie a factorului de putere (PFC) îndeplinit
Date mecanice
Greutate [g] 1121,5
Tip montare sina; (TH35 (EN 60715))
Dimensiuni [mm] 124 x 65 x 132,5
Materiale Tablă oţel
Afisaj / elemente de operare
Display
DC-ok 1 LED
Observaţii
Observaţii
conectarea seriei de iesiri se aplică numai pentru unitatile identice de pana la max. 150 V DC tensiune totala
Unitate de ambalare 1 buc.
Conectare electrică
Racord terminale cu surub:
diagrame si grafice
Diagramă bloc
Caracteristica de iesire
1: Caracteristica de iesire
2: Hiccup Mode
Curbă caracteristică pentru gradul de eficiență / pierdere de putere

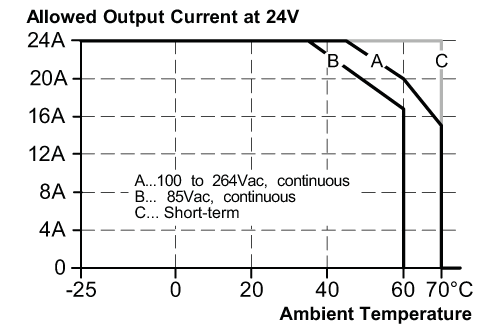

Curba caracteristica pentru reducere

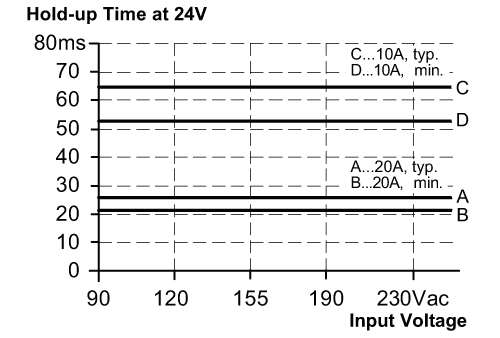

Curba caracteristica pentru timpul de stocare
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ne rezervăm modificările tehnice, fără a vă anunţa în prealabil! — RO-RO — DN4014-00 — 10.01.2014 —
