Componente reţea comutare 24 V DC

DN4011

PSU-1AC/24VDC-3,3A

Componente reţea comutare 24 V DC

DN4011

PSU-1AC/24VDC-3,3A

  • Pentru alimentarea regulată cu tensiune a regulatoarelor, senzorilor, actuatoarelor și dispozitivelor electronice industriale
  • Pierderi reduse de tensiune datorită eficienței crescute
  • Perioadă intermediară rețea de alimentare
  • Design dimensiuni economice
  • Rezerve mari de tensiune
{{ifmVariantName}}



  • ce
  • cul
  • cruus
Detalii tehnice
Date electrice
Frecventa AC [Hz] 47...64
Tolerante tensiune operare [%] 10
Tolerante 2 tensiune operare [%] 20
Tensiunea nominala AC [V] < 230
Tensiune de intrare DC [V] 110...300
Gama de tensiuni de intrare AC [V] 100...240
Tensiune de iesire DC [V] 24...28
Clasa de protectie I; (IEC 61140)
Protecţie la supratensiune da; (< 39 DC)
Tensiune de iesire [V] reglabil; Tensiunea de iesire conform SELV, PELV
Curent de iesire maxim la tensiune de iesire minima [A] 3,3
Curent de iesire maxim la tensiune de iesire maxima [A] 2,7
Varful maxim de curent de iesire la tensiune de iesire minima [A] 3,3
Varful maxim de curent de iesire la tensiune de iesire maxima [A] 2,7
Putere de iesire (permanenta) [W] 80
Putere de iesire (varf) [W] 80
Factor de putere (tensiune nominala 120 V AC / 60 Hz) 0,61
Factor de putere(tensiune nominala 230 V AC / 50 Hz) 0,56
Numar de circuite de iesire 1
Pulsatie reziduala maxima [mV] 50
Varf de curent la pornire (tensiune nominala 120 V AC / 60 Hz) [A] 23
Varf de curent la oprire (tensiune nominala 230 V AC / 50 Hz) [A] 45
Limitarea socurilor de curent da
Eficienta (tensiune nominala 120 V AC / 60 Hz) [%] 88
Eficienta (tensiunea nominala 230 V AC / 50 Hz) [%] 89,8
Protectie externa intrari ≤ B-10 A / ≤ C-6 A
Conductanta termica [W/K] 1,8 (60...70 °C)
Timpul tampon al retelei (tensiune nominala 120 V AC / 60 Hz) [ms] 30
Timpul tampon al retelei (tensiune nominala 230 V AC / 50 Hz) [ms] 128
Curent de intrare (tensiune nominala 120 V AC / 60 Hz) [A] 1,24
Curent de intrare (tensiune nominala 230 V AC / 50 Hz) [A] 0,68
Pierdere de putere (tensiune nominala 120 V AC / 60 Hz) [W] 11,1
Pierdere de putere (tensiune nominala 230 V AC / 50 Hz) [W] 9,1
Protectie la alimentare inversa [V] 35
Iesiri
Protectie suprasarcina da
Comportament la suprasarcină curent de iesire constant
Condiţiile mediului
Temperatură de ambianţă [°C] -25...70
Nota cu privire la temperatura ambientala
observa spațiul liber pentru convectie (vezi instrucțiunile de utilizare)
Temperatura depozitare [°C] -40...85
Umiditate relativă max. admisibilă a aerului [%] 95; (IEC 60068-2-30)
Protectie IP 20; (EN 60529)
Grad de contaminare 2; (IEC 62103: impuritatile conductive nu sunt permise)
Teste / certificari
Ecranare electromagnetică
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 Clasa A
Rezistenta la vibratii
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Rezistenţă la şoc
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Corectie a factorului de putere (PFC) îndeplinit
Date mecanice
Greutate [g] 569
Tip montare sina; (TH35 (EN 60715))
Dimensiuni [mm] 124 x 40 x 122,5
Materiale Tablă oţel
Afisaj / elemente de operare
Display
DC-ok 1 x LED
Observaţii
Observaţii
conectarea seriei de iesiri se aplică numai pentru unitatile identice de pana la max. 150 V DC tensiune totala
Unitate de ambalare 1 buc.
Conectare electrică
Racord terminale cu surub:
diagrame si grafice
Diagramă bloc
Caracteristica de iesire
Curbă caracteristică pentru gradul de eficiență / pierdere de putere

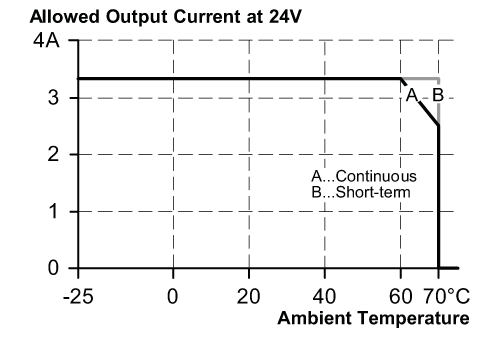

Curba caracteristica pentru reducere
Curba caracteristica pentru timpul de stocare
