Sursa de alimentare AS-i

AC1256

PSU-1AC/ASi-2,8A

Sursa de alimentare AS-i

AC1256

PSU-1AC/ASi-2,8A

  • Alimentare tensiune fiabilă pentru module, senzori și actuatoare
  • Imunitate la zgomot puternic și rezerve suficiente de energie pentru compensarea curentului de vânt
  • Decuplarea sigură a interfețelor de la sursa principală de energie
  • Design dimensiuni economice
  • Încălzire redusă a dulapului de comandă datorită înaltei eficiențe
{{ifmVariantName}}



  • ce
  • asi
  • cul
  • cruus
Detalii tehnice
Date electrice
Frecventa AC [Hz] 47...64
Tolerante tensiune operare [%] 10
Tensiune de lucru [V] Selectia automata a domeniului
Tensiunea nominala AC [V] 110 / 230
Gama de tensiuni de intrare AC [V] 100...120 / 200...240
Clasa de protectie I
Protecţie la supratensiune da; (< 36 V)
Timpul maxim de intarziere la pornire [ms] 900
Tensiune de iesire AS-i [V] 30,5; (conform PELV; NEC Class II)
Putere de iesire (permanenta) [W] 85
Factor de putere (tensiune nominala 120 V AC / 60 Hz) 0,56
Factor de putere(tensiune nominala 230 V AC / 50 Hz) 0,47
Numar de circuite de iesire 1
Curent de iesire AS-i [A] 2,8
Pulsatie reziduala maxima [mV] 50
Varf de curent la pornire (tensiune nominala 120 V AC / 60 Hz) [A] 3
Varf de curent la oprire (tensiune nominala 230 V AC / 50 Hz) [A] 3
Limitarea socurilor de curent da
Eficienta (tensiune nominala 120 V AC / 60 Hz) [%] 86,9
Eficienta (tensiunea nominala 230 V AC / 50 Hz) [%] 88
Protectie externa intrari ≤ B-10 A / ≤ C-6 A
Conductanta termica [W/K] 0 (60...70 °C)
Timpul tampon al retelei (tensiune nominala 120 V AC / 60 Hz) [ms] 98
Timpul tampon al retelei (tensiune nominala 230 V AC / 50 Hz) [ms] 96
Curent de intrare (tensiune nominala 120 V AC / 60 Hz) [A] 1,44
Curent de intrare (tensiune nominala 230 V AC / 50 Hz) [A] 0,86
Pierdere de putere (tensiune nominala 120 V AC / 60 Hz) [W] 12,9
Pierdere de putere (tensiune nominala 230 V AC / 50 Hz) [W] 11,6
Decuplarea datelor integrată da
Protectie la alimentare inversa [V] 35
Iesiri
Testat pentru scurtcircuit da
Protectie suprasarcina da
Comportament la suprasarcină curent de iesire constant
Conectarea in paralel a iesirilor este posibila nu
Conectarea in serie a iesirilor este posibila nu
Condiţiile mediului
Temperatură de ambianţă [°C] -25...70
Nota cu privire la temperatura ambientala
observa spațiul liber pentru convectie (vezi instrucțiunile de utilizare)
Temperatura depozitare [°C] -40...85
Umiditate relativă max. admisibilă a aerului [%] 95; (IEC 60068-2-30)
Protectie IP 20
Grad de contaminare 2; (IEC 62103: impuritatile conductive nu sunt permise)
Teste / certificari
Ecranare electromagnetică
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Rezistenta la vibratii
IEC 60068-2-6 ± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Rezistenţă la şoc
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Clasificare AS-i
Certificat AS-i 98701
Date mecanice
Greutate [g] 625
Tip montare sina; (TH35 (EN 60715))
Dimensiuni [mm] 124 x 40 x 120
Materiale Tablă oţel
Afisaj / elemente de operare
Display
tensiune AS-i LED, verde
Observaţii
Unitate de ambalare 1 buc.
Conectare electrică
Racord terminale cu surub:
diagrame si grafice
Diagramă bloc
Caracteristica de iesire

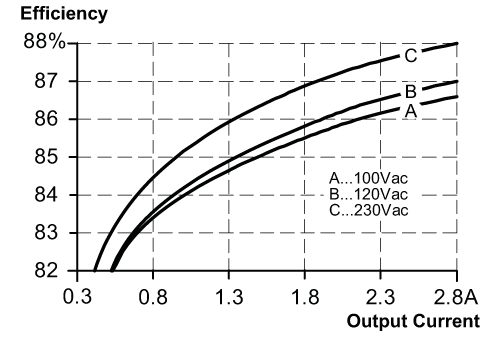

Curbă caracteristică pentru gradul de eficiență / pierdere de putere
Curba caracteristica pentru reducere

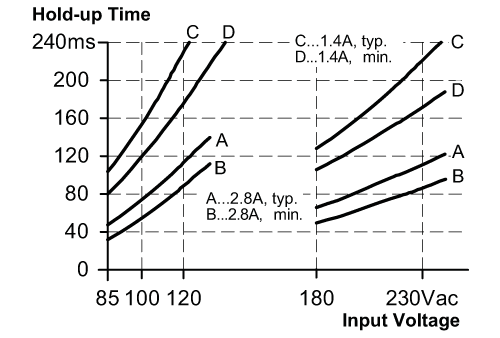

Curba caracteristica pentru timpul de stocare
