SU7000

Detector de caudal ultrasónico

SUR34HGBFRKG/W/US-100-IPF

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • Medición precisa del caudal, del consumo y de la temperatura de los fluidos
  • Ideal para agua, aceites y soluciones de glicol
  • Para el montaje en tuberías
  • Con salida de conmutación, analógica y de impulsos
  • Pantalla con LED de 4 dígitos de fácil lectura
  • ce
  • cul
Descarga
Technische Details
Características del producto
Número de entradas y salidas Número de salidas digitales: 2; Número de salidas analógicas: 1
Rango de medición
0...50 l/min 0...3 m³/h
Conexión de proceso conexión de rosca G 3/4 junta plana
Campo de aplicación
Sistema Contactos dorados
Aplicación Función totalizador; para aplicaciones industriales
Instalación Conexión a la tubería mediante adaptador
Fluidos agua; soluciones de glicol; lubrificantes; aceite
Nota sobre los fluidos
aceites con baja viscosidad de:: 7...40 mm²/s (40 °C)
aceites con alta viscosidad de:: 30...68 mm²/s (40 °C)
Temperatura del fluido [°C] -10...80
Resistencia a la presión [bar] 16
Datos eléctricos
Tensión de alimentación [V] 19...30 DC; (según EN 50178 MBTS/MBTP)
Consumo de corriente [mA] 100
Resistencia de aislamiento mín. [MΩ] 100; (500 V DC)
Clase de protección III
Protección contra inversiones de polaridad
Retardo a la disponibilidad [s] 10
Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 2; Número de salidas analógicas: 1
Entradas
Entradas reseteo del contador
Salidas
Número total de salidas 2
Señal de salida señal de conmutación; señal analógica; señal de impulsos; (configurable)
Alimentación PNP/NPN
Número de salidas digitales 2
Función de salida normalmente abierto / normalmente cerrado; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V] 2
Corriente máxima permanente de la salida de conmutación DC [mA] 250; (por cada salida)
Número de salidas analógicas 1
Salida analógica de corriente [mA] 4...20; (escalable)
Carga máx. [Ω] 500
Salida analógica de tensión [V] 0...10; (escalable)
Resistencia mín. de carga [Ω] 2000
Salida de impulsos Caudalómetro
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de configuración / medición
Rango de medición
0...50 l/min 0...3 m³/h
Rango de visualización
0...60 l/min 0...3,6 m³/h
Resolución
0,1 l/min 0,005 m³/h
Punto de conmutación SP
0,1...50 l/min 0,005...3 m³/h
Punto de desconmutación rP
0...49,9 l/min 0...2,995 m³/h
Punto inicial analógico ASP
0...40 l/min 0...2,4 m³/h
Punto final analógico AEP
10...50 l/min 0,6...3 m³/h
Cantidad de caudal máx.
60 l/min 3,6 m³/h
En pasos de
0,1 l/min 0,005 m³/h
Supervisión de cantidades de caudal
Valor de impulso 0,1 l...1 000 000 m³
Longitud de pulso [s] 0,05...2
Supervisión de temperatura
Rango de medición [°C] -10...80
Resolución [°C] 0,2
Punto de conmutación SP [°C] -9,8...80
Punto de desconmutación rP [°C] -10...79,8
Punto inicial analógico [°C] -10...62
Punto final analógico [°C] 8...80
En intervalos de [°C] 0,2
Precisión / diferencias
Supervisión de caudal
Precisión en el rango de medición < ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW); (agua; glicol: 35%; aceite: viscosidad < 68 mm²/s a 40°C)
Repetibilidad 0,1 l/min; 6 l/h; 0,006 m³/h
Supervisión de temperatura
Exactitud [K] ± 3 (Q > 1 l/min)
Tiempos de reacción
Supervisión de caudal
Tiempo de respuesta [s] 0,25; (dAP = 0)
Temporización ajustable dS, dr [s] 0...50
Atenuación de la salida de conmutación dAP [s] 0...1
Supervisión de temperatura
Tiempo de respuesta dinámico T05 / T09 [s] T09 = 70 (Q > 5 l/min); (agua)
Software / programación
Opciones de parametrización Supervisión de caudal; contador de cantidades; Contadores con visualizador y con preselección; Supervisión de temperatura
Condiciones ambientales
Temperatura ambiente [°C] -10...60
Temperatura de almacenamiento [°C] -25...80
Grado de protección IP 67
Homologaciones / pruebas
CEM
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 radiado HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV
EN 61000-4-6 HF conducido 10 V
Resistencia a choques
DIN IEC 68-2-27 20 g (11 ms)
Resistencia a las vibraciones
DIN IEC 68-2-6 5 g (10...2000 Hz)
MTTF [años] 175
Directiva sobre equipos a presión Buenas prácticas de la técnica al uso; aplicable para fluidos del grupo 2; fluidos del grupo 1 previa solicitud
Datos mecánicos
Peso [g] 1551,5
Materiales Carcasa: AlMgSi0,5 anodizado; Junta de estanqueidad: FKM; cuerpo del conector: latón con revestimiento de optalloy; PA 6.6; película protectora: PA
Materiales en contacto con el fluido inox (1.4404 / 316L); FKM; PES; Centellen 200
Conexión de proceso conexión de rosca G 3/4 junta plana
Indicaciones / elementos de mando
Indicador
Unidad de indicación 6 x LED, verde (l/min, m³/h, l, m³, 10³, °C)
Estado de conmutación 2 x LED, amarillo
Valores de medición pantalla alfanumérica, 4 dígitos
Programación pantalla alfanumérica, 4 dígitos
Accesorios
Accesorios incluidos
Juntas: 2, Centellen
Accesorios (opcionales)
adaptador para tubería: 1 x R1/2, Acero inoxidable, E40178
adaptador para tubería: 1 x R1/2, latón, E40151
Notas
Notas
MW = Valor de medición
MEW = valor final del rango de medición
Aislamiento: sólo con las juntas Centellen suministradas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12; cuerpo: latón, con revestimiento de optalloy; Contactos: dorado
Diagramas y curvas

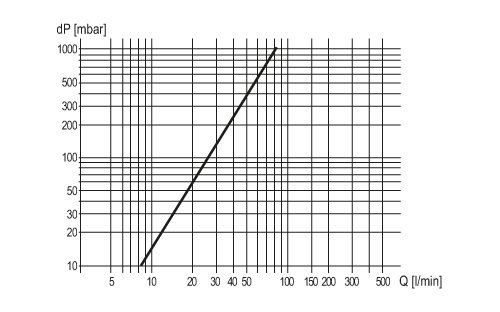

Pérdida de carga
dP Pérdida de carga
Q cantidad de caudal
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — SU7000-01 — 12.11.2014 —
