- SD9500
Contador de aire comprimido
SD9500
SDR32DGXFRKG/US-100
Contador de aire comprimido
SD9500
SDR32DGXFRKG/US-100
- Medición precisa de caudal, consumo, presión y temperatura del fluido
- Precisión, reproducibilidad y dinámica de medición elevadas
- Para la detección del aire comprimido de servicio
- Indicación alterna en rojo y en verde para marcar de forma inequívoca las zonas buenas
- Alineación idónea gracias a la posibilidad de rotar la pantalla
El Precio no incluyen Iva
Características del producto
| Número de entradas y salidas | Número de salidas digitales: 2; Número de salidas analógicas: 1 |
|---|---|
| Conexión de proceso | conexión de rosca R 1 1/2 DN40 |
| Rango de medición [bar] | -1...16 |
|---|
Campo de aplicación
| Aplicación | para aplicaciones industriales |
|---|---|
| Fluidos | Aire comprimido |
| Temperatura del fluido [°C] | -10...60 |
| Presión de rotura mín. [bar] | 64 |
| Presión de rotura mín. [MPa] | 6,4 |
| Resistencia a la presión [bar] | 16 |
| Resistencia a la presión [Mpa] | 1,6 |
| PTMA en aplicaciones según el NRC [bar] | 8,9 |
Datos eléctricos
| Tensión de alimentación [V] | 18...30 DC; (según SELV/PELV) |
|---|---|
| Consumo de corriente [mA] | < 80 |
| Clase de protección | III |
| Protección contra inversiones de polaridad | sí |
| Retardo a la disponibilidad [s] | 1 |
Entradas/salidas
| Número de entradas y salidas | Número de salidas digitales: 2; Número de salidas analógicas: 1 |
|---|
Entradas
| Entradas | reseteo del contador |
|---|
Salidas
| Señal de salida | señal de conmutación; señal analógica; señal de impulsos; IO-Link; (configurable) |
|---|---|
| Alimentación | PNP/NPN |
| Número de salidas digitales | 2 |
| Función de salida | normalmente abierto / normalmente cerrado; (parametrizable) |
| Caída de tensión máx. de la salida de conmutación DC [V] | 2,5 |
| Corriente máxima permanente de la salida de conmutación DC [mA] | 150; (por cada salida) |
| Número de salidas analógicas | 1 |
| Salida analógica de corriente [mA] | 4...20; (escalable) |
| Carga máx. [Ω] | 500 |
| Salida de impulsos | Contador de volumen de consumo |
| Protección contra cortocircuitos | sí |
| Tipo de protección contra cortocircuitos | pulsada |
| Resistente a sobrecargas | sí |
Rango de configuración / medición
| Rango de medición |
|
|||
|---|---|---|---|---|
| Rango de visualización |
|
|||
| Resolución |
|
|||
| Punto de conmutación SP |
|
|||
| Punto de desconmutación rP |
|
|||
| Punto inicial analógico ASP |
|
|||
| Punto final analógico AEP |
|
|||
| Supresión de caudal bajo LFC |
|
|||
| En pasos de |
|
| Rango de medición [bar] | -1...16 |
|---|---|
| Rango de visualización [bar] | -1...20 |
| Resolución [bar] | 0,05 |
| Punto de conmutación SP [bar] | -0,92...16 |
| Punto de desconmutación rP [bar] | -1...15,92 |
| Punto inicial analógico [bar] | -1...12,8 |
| Punto final analógico [bar] | 2,2...16 |
| En intervalos de [bar] | 0,01 |
| Rango de medición |
|
||
|---|---|---|---|
| Rango de visualización |
|
||
| Punto de conmutación SP |
|
||
| Valor de impulso |
|
||
| En intervalos de |
|
||
| Longitud de pulso [s] | 0,004...2 |
| Rango de medición |
|
||
|---|---|---|---|
| Rango de visualización |
|
||
| Resolución |
|
||
| Punto de conmutación SP |
|
||
| Punto de desconmutación rP |
|
||
| Punto inicial analógico |
|
||
| Punto final analógico |
|
||
| En intervalos de |
|
Precisión / diferencias
| Coeficiente de temperatura [1/K] | ± 0,07 % MW |
|---|---|
| Precisión en el rango de medición | Clase 141: ± (2 % MW + 0,5 % MEW); Clase 344: ± (6 % MW + 0,6 % MEW) ; Calidad del aire según ISO 8573-1:2010; con la temperatura del fluido 23 °C |
| Repetibilidad | ± (0,4 % MW + 0,1 % MEW) |
| Repetibilidad [% del valor final] | ± 0,2 |
|---|---|
| Exactitud señal analógica [% del valor final] | < ± 0,5; (BFSL = Best Fit Straight Line (configuración del valor mínimo)) |
| CT más alto del margen [% MEW / 10 K] | ± 0,3 |
| CT más alto del punto cero [% MEW / 10 K] | ± 0,1 |
| Exactitud [K] | ± 0,5; (con caudal en los límites del rango de medición de caudal) |
|---|
Tiempos de reacción
| Tiempo de respuesta [s] | 0,1; (dAP = 0) |
|---|---|
| Atenuación del valor del proceso dAP [s] | 0...5 |
| Tiempo de respuesta [s] | 0,05 |
|---|
| Tiempo de respuesta dinámico T05 / T09 [s] | T09 = 0,5 |
|---|
Software / programación
| Opciones de parametrización | histéresis / ventana; normalmente abierto / normalmente cerrado; salida de corriente/impulsos; la pantalla se puede girar / desactivar; Unidad de indicación; totalizador |
|---|
Interfaces
| Interfaz de comunicación | IO-Link | ||||
|---|---|---|---|---|---|
| Tipo de transmisión | COM2 (38,4 kBaud) | ||||
| Revisión IO-Link | 1.1 | ||||
| Norma SDCI | IEC 61131-9 CDV | ||||
| Perfiles | Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000) | ||||
| Modo SIO | sí | ||||
| Tipo de puerto maestro requerido | A | ||||
| Datos del proceso analógicos | 8 | ||||
| Datos del proceso binarios | 2 | ||||
| Tiempo mínimo del ciclo de proceso [ms] | 7,2 | ||||
| DeviceIDs compatibles |
|
Condiciones ambientales
| Temperatura ambiente [°C] | 0...60 |
|---|---|
| Temperatura de almacenamiento [°C] | -20...85 |
| Humedad relativa del aire máx. [%] | 90 |
| Grado de protección | IP 65; IP 67 |
Homologaciones / pruebas
| CEM |
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Homologación CPA |
|
||||||||||||
| Resistencia a las vibraciones |
|
||||||||||||
| MTTF [años] | 183 | ||||||||||||
| Homologación UL |
|
||||||||||||
| Directiva sobre equipos a presión | Buenas prácticas de la técnica al uso; para utilización con gases estables del grupo de fluidos 2 |
Datos mecánicos
| Peso [g] | 2262 |
|---|---|
| Materiales | PBT+PC-GF30; PPS GF40; inox (1.4301 / 304); inox (1.4305 / 303); 1.5523 (acero) galvanizado; 2.0401 (latón / CW614N); FKM |
| Materiales en contacto con el fluido | inox (1.4301 / 304); inox (1.4305 / 303); FKM; céramica vidrio pasivado; PPS GF40; Al2O3 (céramica); acrilato |
| Conexión de proceso | conexión de rosca R 1 1/2 DN40 |
Indicaciones / elementos de mando
| Indicador |
|
|---|
Notas
| Notas |
|
||||
|---|---|---|---|---|---|
| Cantidad por pack | 1 unid. |
Conexión eléctrica
| Conexión | Conector: 1 x M12; codificación: A |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — SD9500-00 — 13.04.2023 —
SD9500 –
SDR32DGXFRKG/US-100

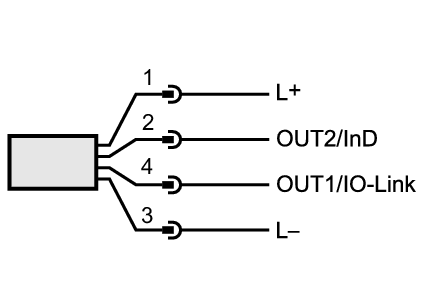

Conexión eléctrica
Conector: 1 x M12; codificación: A
Conexión
- OUT1/IO-Link:
- Umbral de la salida Caudal
- Umbral de la salida Temperatura
- Umbral de la salida Presión
- Salida de impulsos contador de cantidades
- salida de señal Contadores con visualizador y con preselección
- OUT2/InD:
- Umbral de la salida Caudal
- Umbral de la salida Temperatura
- Umbral de la salida Presión
- Salida analógica Caudal
- Salida analógica Temperatura
- Salida analógica Presión
- salida de señal Contadores con visualizador y con preselección
- Salida de impulsos contador de cantidades
- Entrada reseteo del contador
