SBY333

Sensor de caudal con válvula de retención

SBY34BF0BPKG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • Detección exacta del caudal en tuberías
  • Ideal para agua, aceites y soluciones de glicol
  • Seguro anti-retorno con un tiempo de respuesta muy corto
  • Ajuste continuo muy intuitivo del punto de conmutación
  • Robusta carcasa extremadamente resistente a la presión
  • ce
  • eac
  • cul
Descarga
Technische Details
Características del producto
Número de entradas y salidas Número de salidas digitales: 1
Conexión de proceso Rp 3/4
Campo de aplicación
Fluidos Fluidos líquidos; agua; soluciones de glicol; Aceites; lubrificantes
Temperatura del fluido [°C] 0...85
Resistencia a la presión [bar] 40
Datos eléctricos
Tensión de alimentación [V] 10...30 DC; (según SELV/PELV)
Consumo de corriente [mA] < 15
Clase de protección III
Protección contra inversiones de polaridad
Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 1
Salidas
Número total de salidas 1
Señal de salida señal de conmutación
Alimentación PNP
Número de salidas digitales 1
Función de salida normalmente abierto
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 100
Protección contra cortocircuitos
Resistente a sobrecargas
Rango de configuración / medición
Rango de configuración [l/min] 1...25
Precisión / diferencias
Repetibilidad [% del valor final] 1
Histéresis [l/min] 0,5...2
Error de medición [% del valor final] ± 5
Tiempos de reacción
Tiempo de respuesta [s] < 0,01
Condiciones ambientales
Temperatura ambiente [°C] 0...60
Temperatura de almacenamiento [°C] -15...80
Grado de protección IP 65; IP 67
Homologaciones / pruebas
CEM
DIN EN 61000-6-2
DIN EN 61000-6-3
Resistencia a choques
DIN EN 60068-2-27 20 g (11 ms)
Resistencia a las vibraciones
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [años] 15,78
Datos mecánicos
Peso [g] 474,5
Materiales latón con niquelado químico; PP; aluminio anodizado; PA
Materiales en contacto con el fluido inox (1.4310 / 301L); inox (1.4301 / 304); PBT; latón con niquelado químico; PP; PPS; poliolefina; Junta tórica: FKM
Conexión de proceso Rp 3/4
Ciclos de conmutación, mecánica 10 millones
Indicaciones / elementos de mando
Indicador
Estado de conmutación 4 x LED, amarillo
Accesorios
Accesorios incluidos
Llave allen
Notas
Notas
atención no girar la tapa por encima del valor máximo del rango de configuración
todos los datos son aplicables para agua (20 °C).
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12
Diagramas y curvas

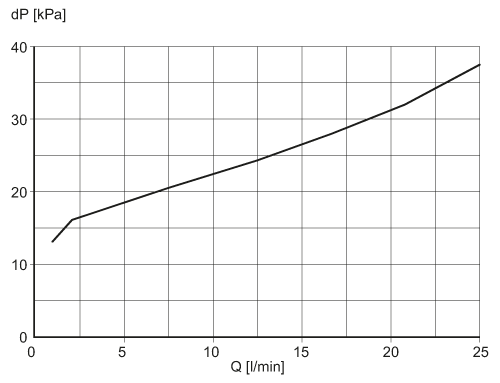

Pérdida de carga
dP Pérdida de carga
Q cantidad de caudal
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — SBY333-03 — 06.05.2015 —
