Transmisores de caudal con válvula antirretorno
SBG432
SBG12HF010KG/US
Transmisores de caudal con válvula antirretorno
SBG432
SBG12HF010KG/US
- Detección exacta del caudal en tuberías
- Ideal para agua, aceites y soluciones de glicol
- Precisa salida analógica linealizada
- Robusta carcasa extremadamente resistente a la presión
- Previsión de vida útil de más de 10 millones de ciclos de conmutación
El Precio no incluyen Iva.
Tenga en cuenta el cambio de diseño de la carcasa
Características del producto
Rango de medición [l/min] | 0,3...15 |
---|---|
Conexión de proceso | conexión de rosca G 1/2 |
Campo de aplicación
Fluidos | Fluidos líquidos; agua; soluciones de glicol; lubrificantes |
---|---|
Temperatura del fluido [°C] | -10...100 |
Resistencia a la presión [bar] | 40 |
Resistencia a la presión [MPa] | 4 |
Datos eléctricos
Tensión de alimentación [V] | 18...32 DC; (según SELV/PELV) |
---|---|
Consumo de corriente [mA] | < 35 |
Clase de protección | III |
Protección contra inversiones de polaridad | sí |
Salidas
Señal de salida | señal analógica |
---|---|
Salida analógica de corriente [mA] | 4...20 |
Carga máx. [Ω] | 500 |
Protección contra cortocircuitos | sí |
Resistente a sobrecargas | sí |
Rango de configuración / medición
Rango de medición [l/min] | 0,3...15 |
---|
Precisión / diferencias
Repetibilidad [% del valor final] | 1 |
---|---|
Error de medición [% del valor final] | ± 5 |
Tiempos de reacción
Tiempo de respuesta [s] | < 0,01 |
---|
Condiciones ambientales
Temperatura ambiente [°C] | 0...60 |
---|---|
Temperatura de almacenamiento [°C] | -15...80 |
Grado de protección | IP 65; IP 67 |
Homologaciones / pruebas
CEM |
|
||||
---|---|---|---|---|---|
Resistencia a choques |
|
||||
Resistencia a las vibraciones |
|
||||
MTTF [años] | 778 |
Datos mecánicos
Peso [g] | 548,5 |
---|---|
Materiales | latón con niquelado químico; PP; inox (1.4404 / 316L); aluminio anodizado; PA |
Materiales en contacto con el fluido | inox (1.4401 / 316); latón; latón con niquelado químico; PP; PPS; Junta tórica: FKM |
Conexión de proceso | conexión de rosca G 1/2 |
Ciclos de conmutación, mecánica | 10 millones |
Notas
Notas |
|
||
---|---|---|---|
Notas | Tenga en cuenta el cambio de diseño de la carcasa | ||
Cantidad por pack | 1 unid. |
Conexión eléctrica
Conexión | Conector: 1 x M12; codificación: A |
---|
Diagramas y curvas

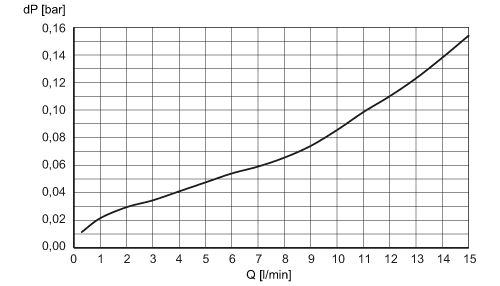

Pérdida de carga
|
|
---|
