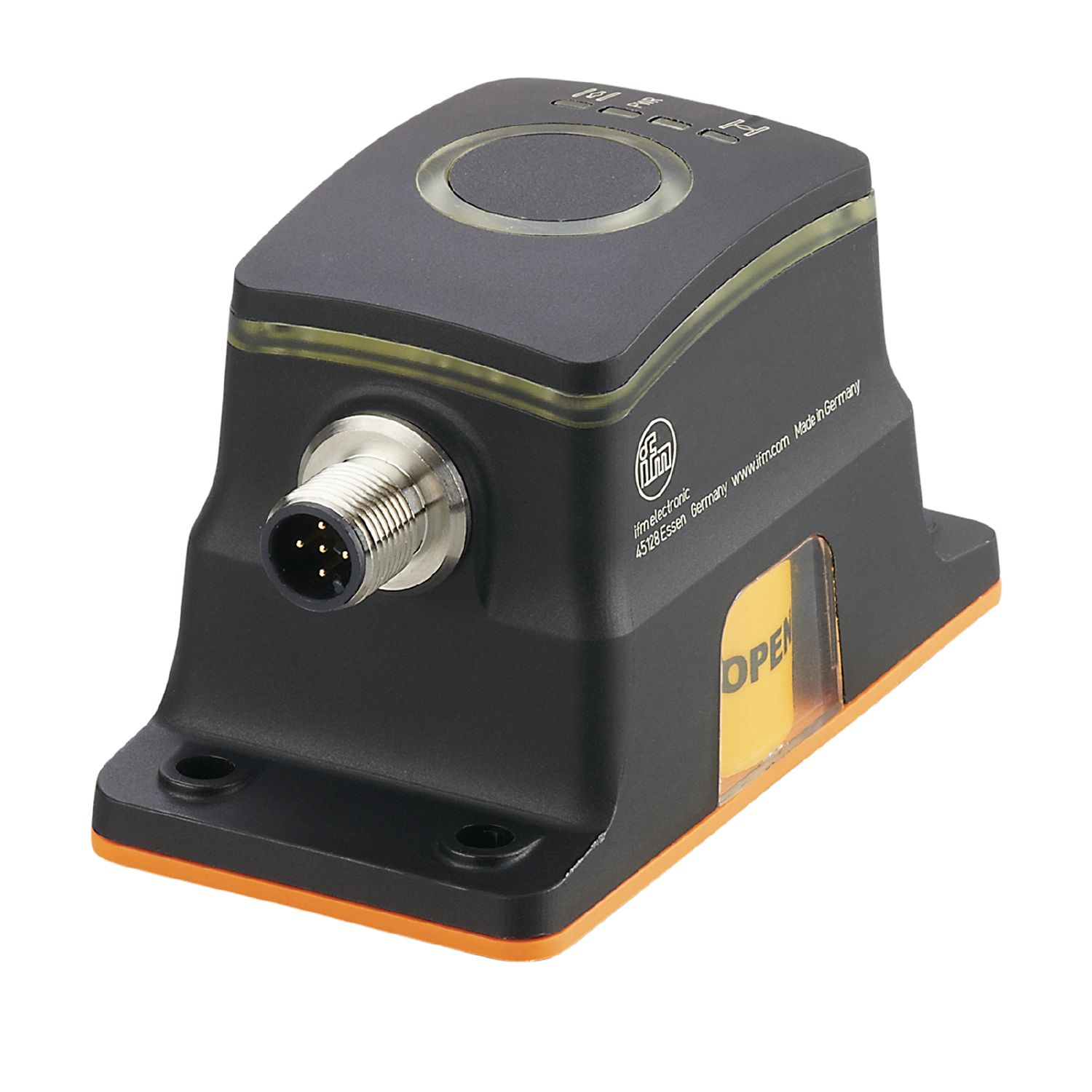

バルブアクチュエータ用ポジションセンサ

Name: MVQ101
Brand: ifm
SKU: MVQ101
Price: 43200.00 JPY

MVQ101

SVS BASIC IO-LINK

バルブアクチュエータ用ポジションセンサ

MVQ101

SVS BASIC IO-LINK

configurable RGB LED for a fast visual localisation of the sensor
ワンクリックのエンドポジション設定で、簡単セットアップ
摩耗・詰まり・付着物の自己診断機能による予防保全

一部の製品は国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。

製品特性

電気仕様	PNP
出力機能	3×ノーマルオープン / ノーマルクローズ, (切替可能)
通信インターフェース	IO-Link
外装	角形
外形寸法 [mm]	95 x 50 x 57

アプリケーション

動作原理	磁気式
アプリケーション	バルブの絶対開度検出

電気的仕様

使用電源電圧範囲 [V]	DC 10～30
消費電流 [mA]	< 40
保護クラス	III
逆接続保護	有
起動遅延時間 [ms]	300

出力

電気仕様	PNP
出力機能	3×ノーマルオープン / ノーマルクローズ, (切替可能)
スイッチング出力時のDC電圧降下(最大) [V]	2.5
出力開閉電流 (DC) [mA]	100
短絡保護	有
過負荷保護回路	有

監視範囲

監視範囲 [°]	360

精度　/　誤差

精度 [°]	± 1
分解能 [°]	0.1
許容範囲 [°]	0.1～15, (デフォルト設定 10)
ヒステリシス [°]	0.1～5, (デフォルト設定 3)
温度ドリフト [°/K]	0,02
繰返し精度 [°]	0.1

インターフェース

通信インターフェース

IO-Link

伝送タイプ

COM2 (38,4 kBaud)

IO-Link リビジョン

1.1

SDCI適合規格

IEC 61131-9 CDV

プロファイル

Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable; Blob; Measurement Data Channel

SIOモード

有

必要とするマスタポートのタイプ

最小プロセスサイクル時間 [ms]

サポートされるDeviceID

動作モード	DeviceID
default	595

使用環境条件

使用周囲温度 [°C]	-25～70
保護構造	IP 65, IP 67, (パック部防塵仕様)

試験 / 認証

EMC

EN 61000-4-2	4 kV CD / 8 kV AD
EN 61000-4-3	10 V/m
EN 61000-4-4	2 kV
EN 61000-4-6	10 V
EN 55011	クラスB

振動耐性

EN 60068-2-6 Fc

1 mm (10...55 Hz) / 軸数3、掃引率 1オクターブ/分

衝撃耐性

EN 60068-2-27 Ea

30 (x 9.81 m/s²) 正弦半波, 3軸方向(x, y, z)に6回

MTTF [年]

410

組込システム

有

UL規格認証

UL認証番号

S001

機械的仕様

重量 [g]	175
外装	角形
外形寸法 [mm]	95 x 50 x 57
材質	PA
締付トルク [Nm]	1.5

ディスプレイ / パーツ

表示

動作	1 x LED, 緑
スイッチング状態	2 x LED, 白 RGB

アクセサリ

付属品

六角穴付きボルト: 4 x M5 x 16, ステンレス

備考

梱包数	1 個

電気接続 - プラグ

接続	コネクタ式: 1 x M12, コーディング: A, コネクタ外装材質、コネクタ外装: ステンレス
