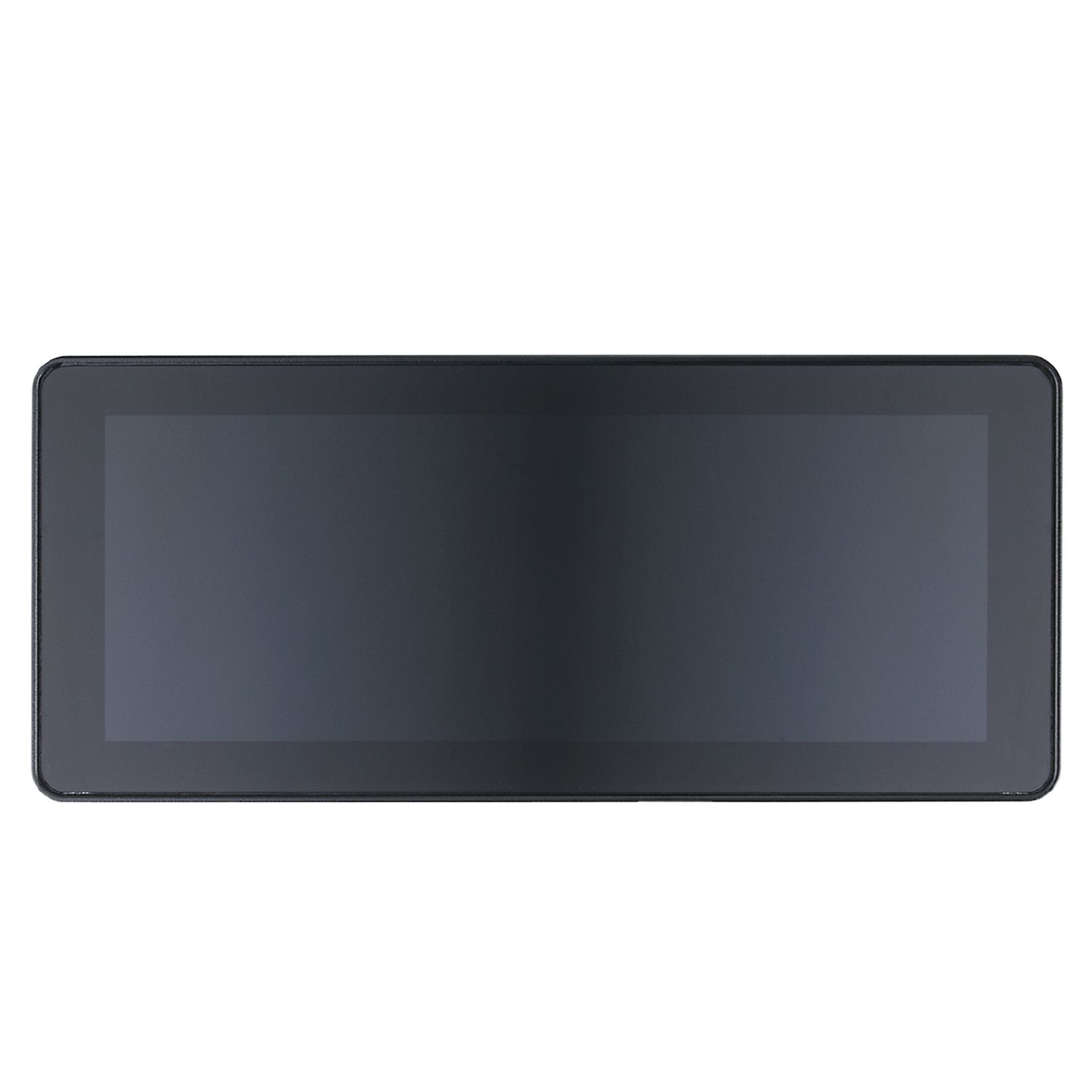

カラーディスプレイダイアログモジュール

CR1202

ecomatDisplay/12"/8:3

カラーディスプレイダイアログモジュール

CR1202

ecomatDisplay/12"/8:3

  • 最新64ビットアーキテクチャ搭載、安定した処理を実現する高性能HMI
  • 高性能USBデータロガーインターフェース、アナログカメラやEthernetカメラをサポート
  • 各種通信タスク用高性能CANおよびEthernetインターフェース
  • IEC 61131-3準拠CODESYS V3.5によるプログラミングが可能
一部の製品は国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。 大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。
  • ce
  • ukca
  • e1r
電気的仕様
使用電源電圧範囲 [V] DC 8~32
定格電圧 (DC) [V] 12 / 24
消費電流 [mA] < 1208, (DC 24 V, スイッチング状態: < 5000 mA)
消費電力 [W] 29
入力 / 出力
入力数 / 出力数 デジタル入力: 2, デジタル出力: 2
入力
デジタル入力 2
ビデオ入力数 2, (アナログ)
ビデオ入力 PAL, NTSC
出力
デジタル出力 2
出力開閉電流 [mA] 2500
オーディオ出力 Stereo Line-Out
ソフトウエア / プログラミング
メニュー設定 CODESYS 3.5
PLC機能(IEC 61131-3)
オペレーティングシステム Embedded Linux 4.14
インターフェース
通信インターフェース Ethernet, CAN, USB
CANインターフェース数 4
Ethernet インターフェース数 1
USB インターフェース数 1
ビデオ信号 (CVBS) 2
CAN
伝送レート 20 kBit/s... 1 MBit/s
プロトコル CANopen, SAE J1939, フリープロトコル
プロファイル CiA DS 301 Version 4, CiA DS 401 Version 1.4
インターフェース CAN Interface 2.0 A/B ISO 11898
Ethernet
通信規格 10Base-T, 100Base-TX
伝送レート 100 MBit/s
プロトコル TCP/IP, UDP, Modbus TCP, OPC UA, EtherNet/IP
備考
OPC UA Micro Embedded Device Server
USB
伝送レート < 480 MBit/s
バージョン 2.0
使用環境条件
使用周囲温度 [°C] -30~65
使用周囲温度に関する注意
2000 m: -30...65 °C
3000 m: -30...60 °C
保存温度 [°C] -35~85
最大相対湿度 [%] 90, (結露なきこと)
基準海面からの高度 [m] 3000
保護構造 IP 65, IP 67, (各コアがシールされたコネクタおよびM12コネクタの挿入時、シールキャップ装着時: IP 67)
汚染度 2
試験 / 認証
EMC
UN/ECE-R10 ノイズ放射とノイズ耐性: 100 V/m
DIN EN 61000-6-2 ESD
DIN EN 61000-6-4 Burst
ISO 7637-2 パルス 1 厳しさレベル 4 / 機能状態クラスC (24 V)
ISO 7637-2 パルス 2a 厳しさレベル 4 / 機能状態クラスA (24 V)
ISO 7637-2 パルス 2b 厳しさレベル 4 / 機能状態クラスC (24 V)
ISO 7637-2 パルス 3a 厳しさレベル 4 / 機能状態クラスA (24 V)
ISO 7637-2 パルス 3b 厳しさレベル 4 / 機能状態クラスA (24 V)
ISO 7637-2 パルス 4 厳しさレベル 4 / 機能状態クラスA (24 V)
ISO 7637-2 パルス 5 厳しさレベル 3 / 機能状態クラスC (24 V)
ISO 7637-2 パルス 4 厳しさレベル 4 / 機能状態クラスA (12 V)
連続衝撃耐性
ISO 16750-3 30 (x 9.81 m/s²) 6 ms / 衝撃数24000回
温度急変試験
EN 60068-2-30 温湿度サイクル試験 55 ° C 上限温度 / 6サイクル
EN 60068-2-78 高温高湿(定常)試験 40 ° C 93 % rH / 試験期間 21日
振動耐性
ISO 16750-3 Test VII ランダム振動、車体に固定して計測
EN 60068-2-6 Sinus 10~500 Hz / 各軸10サイクル、正弦波
塩水噴霧試験
EN 60068-2-52 塩水噴霧 厳しさレベル 3 / 自動車
MTTF [年] 41
機械的仕様
重量 [g] 2178.5
取り付け方法 パネル外付け / 直付け
外形寸法 [mm] 339.1 x 160.5 x 47.7
材質 アルミニウムダイキャスト 粉体塗装, ディスプレイ: ガラス 反射防止・硬化
耐用寿命
押しボタン: 1000000 Betätigungen
ナビゲーションキー(ボタン): 1000000 Betätigungen
ディスプレイLED寿命: > 70000 h
ディスプレイ / パーツ
表示
LED (出力状態) 1 LED, RGB
ディスプレイ分解能 1280 x 480
ディスプレイタイプ カラーディスプレイ
ディスプレイサイズ 12.3"
アスペクト比 8:3
バックライト LED
色深度 24 Bit
明るさ [cd/m²] < 1000, (調整可能: 0~100 %, ステップ: 1 %)
コントラスト比 1000:1
ハードウェア
プロセッサ ARM Dual Core 64 Bit 800 MHz
動作メモリ 1 GByte RAM
大容量ストレージ 4 GByte Flash
データメモリ
リアルタイムクロック 有; UTC, バッファ式バッテリー
備考
梱包数 1 個
