  6. DN4034

DN4034

kapcsolóüzemű tápegység 24V DC

PSU-3AC/24VDC-20A

{{'OPTIONAL_INFO' | productAvailability | error}}

Tisztelt Ügyfelünk,
ez az adatlap sajnos nem érhető el a kívánt nyelven. Ha további kérdése van, az info.hu@ifm.com e-mail-címen érhet el bennünket.

Üdvözlettel
az Ön ifm-csapata

  • Vezérlések, érzékelők, aktuátorok és ipari elektronika szabályozott áramellátásához
  • Kisméretű teljesítményveszteség a nagy hatásfoknak köszönhetően
  • Magas szintű hálózatkiesés-áthidalási idő
  • Különösen helytakarékos kivitel
  • Nagy teljesítménytartalékok
  • ce
  • cul
  • cruus
Adatlap PDF formátumban

Technische Details
Elektromos adatok
Frekvencia AC [Hz] 47...64
Üzemi feszültség toleranciája [%] 15
Névleges feszültség AC [V] < 400
Bemeneti feszültség AC [V] 380...480
Kimeneti feszültség DC [V] 24...28
Védelmi osztály I; (IEC 61140)
Túlfeszültség-védelem igen; (< 35 DC)
Kimeneti feszültség [V] beállítható; kimeneti feszültség SELV, PELV szerint
Max. kimeneti áram min. kimeneti feszültségnél [A] 20
Max. kimeneti áram max. kimeneti feszültségnél [A] 17,5
Max. kimeneti csúcsáram min. kimeneti feszültségnél [A] 30
Max. kimeneti csúcsáram. max kimeneti feszültségnél [A] 26
Kimeneti teljesítmény (állandó) [W] 480
Kimeneti csúcsteljesítmény [W] 720
Megjegyzés a kimeneti teljesítményhez (csúcs)
ha a fogyasztás > 4 s a teljesítmény automatikusan lecsökken a kimeneti teljesítményre
Teljesítmény-faktor (névleges feszültség 400 V AC / 50 Hz) 0,94
Megjegyzés a teljesítmény-faktorhoz (névleges feszültség 400 V AC / 50 Hz)
szimmetrikus fázisfeszültségnél
Teljesítmény-faktor (névleges feszültség 480 V AC / 50 Hz) 0,95
Megjegyzés a teljesítmény-faktorhoz (névleges feszültség 480 V AC / 50 Hz)
szimmetrikus fázisfeszültségnél
Tartalék teljesítmény [%] 50
Number of output circuits 1
Max. hullámosság [mV] 100
Bemeneti csúcsáram (névleges feszültség 400 V AC / 60 Hz) [A] 3
Bemeneti csúcsáram (névleges feszültség 480 V AC / 50 Hz) [A] 3
Bekapcsolási áramkorlátozás igen
Hatásfok (névleges feszültség 400 V AC / 60 Hz) [%] 95
Hatásfok (névleges feszültség 480 V AC / 50 Hz) [%] 94,8
Külső bemenet védelem ≤ B-6 A / ≤ C-3 A
Terheléscsökkenés [W/K] 12 (60...70 °C)
Hálózati hiba áthidalási idő (névleges feszültség 400 V AC / 60 Hz) [ms] 22
Hálózati hiba áthidalási idő (névleges feszültség 480 V AC / 50 Hz) [ms] 22
Bemeneti áram (névleges feszültség 400 V AC / 60 Hz) [A] 0,78
Bemeneti áram (névleges feszültség 480 V AC / 50 Hz) [A] 0,64
Teljesítményveszteség (névleges feszültség 400 V AC / 60 Hz) [W] 25,3
Teljesítményveszteség (névleges feszültség 480 V AC / 50 Hz) [W] 26,6
Visszarúgás védelem [V] 34
Kimenetek
Rövidzárlat-biztos igen
Túlterhelés-védelem igen
Túlterhelési működés állandó kimeneti áram
DC-OK jel típusa relé kimenet
DC-OK jel megbízhatósága 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Környezeti körülmények
Környezeti hőmérséklet [°C] -25...70
Megjegyzés a környezeti hőmérséklethez
hagyjon helyet a szabad légáramlás érdekében (lásd használati utasítások).
Tárolási hőmérséklet [°C] -40...85
Max. megengedett relatív páratartalom [%] 95; (IEC 60068-2-30)
Védettség IP 20; (EN 60529)
Szennyezési fok 2; (IEC 62103: vezetőképes szennyeződés nem megengedett)
Tesztek / engedélyek
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 A osztály
Rezgésállóság
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Ütésállóság
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Teljesítmény-faktor korrekció (PFC) teljesíti
Mechanikai adatok
Súly [g] 1029
Szerelés módja sín; (TH35 (EN 60715))
Méretek [mm] 124 x 65 x 132,5
Anyagok acéllemez
Kijelzők / kezelési egységek
Kijelző
DC-ok 1 LED
túlterhelés 1 LED
Megjegyzések
Megjegyzések
A kimenetek sorba kapcsolása csak azonos készülékek esetén lehetséges max. 150 V DC teljes feszültségig.
Csomagolási egység 1 db
Elektromos csatlakozás
Csatlakozás csavaros sorkapcsok:
Diagrammok és grafikonok

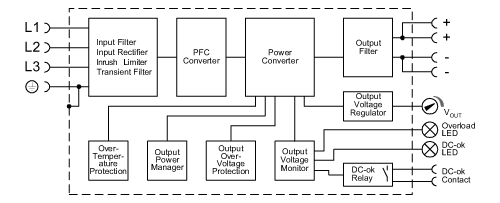

Hisztogram
kimeneti görbe

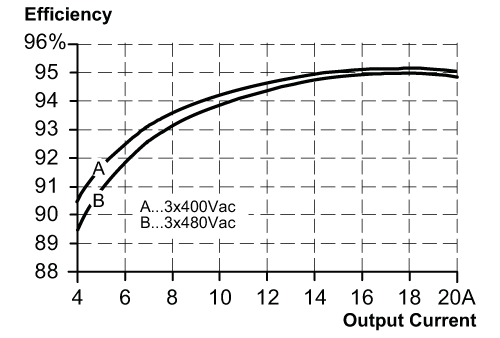

characteristic curve for degree of efficiency / power loss
characteristic line for derating

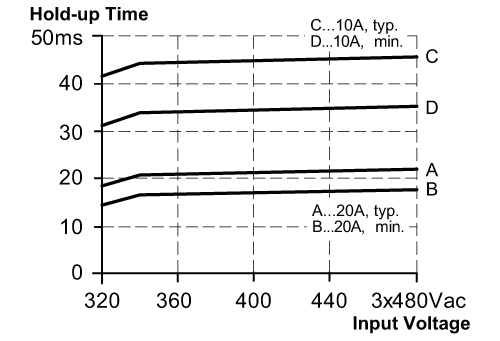

characteristic line for mains buffering time
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — A műszaki változtatások jogát értesítés nélkül fenntartjuk! — HU-HU — DN4034-00 — 10.01.2014 —
