- OC5213
Χαρακτηριστικά προϊόντος
| Είδος φωτός | Κόκκινο φως |
|---|---|
| Περίβλημα | Ορθογωνικό |
Εφαρμογή
| Αρχή λειτουργίας | Φωτοκύτταρο διάχυσης |
|---|
Ηλεκτρικά δεδομένα
| Τάση λειτουργίας [V] | 10...30 DC |
|---|---|
| Κατανάλωση ρεύματος [mA] | < 30 |
| Βαθμός προστασίας | II |
| Προστασία ανάστροφης πολικότητας | Ναι |
| Είδος φωτός | Κόκκινο φως |
| Μήκος κύματος [nm] | 660 |
Έξοδοι
| Ηλεκτρική σχεδίαση | PNP |
|---|---|
| Λειτουργία εξόδου | συμπληρωματική |
| Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] | 2,9 |
| Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] | 100 |
| Συχνότητα μεταγωγής DC [Hz] | 1500 |
| Προστασία βραχυκυκλώματος | Ναι |
| Είδος προστασίας βραχυκυκλώματος | Με παλμό |
| Προστασία υπερφόρτωσης | Ναι |
Εύρος μέτρησης
| Απόσταση ανίχνευσης [mm] | 1...600 |
|---|---|
| Εμβέλεια ρυθμιζόμενη | Ναι |
| Μεγ. διάμετρος φωτεινού στίγματος [mm] | 40 |
| Διαστάσεις στίγματος αναφέρονται σε | στη μέγιστη εμβέλεια |
Συνθήκες περιβάλλοντος
| Θερμοκρασία περιβάλλοντος [°C] | -40...60 |
|---|---|
| Βαθμός προστασίας | IP 67 |
Δοκιμές / εγκρίσεις
| ΗΜΣ |
|
|---|
Μηχανικά δεδομένα
| Περίβλημα | Ορθογωνικό | |
|---|---|---|
| Διαστάσεις [mm] | 49 x 15 x 42 | |
| Υλικό κατασκευής | Χυτό κράμα ψευδαργύρου | |
| Υλικό φακών |
|
Οθόνες / στοιχεία χειρισμού
| Οθόνη ενδείξεων |
|
|---|
Παρελκόμενα
| Παρεχόμενα εξαρτήματα |
|
|---|
Παρατηρήσεις
| Τμχ συσκευασίας | 1 τμχ |
|---|
Ηλεκτρική συνδεσμολογία
| Σύνδεση | Κονέκτορας: 1 x M12; κωδικοποίηση: A |
|---|
διαγράμματα και γραφήματα
|

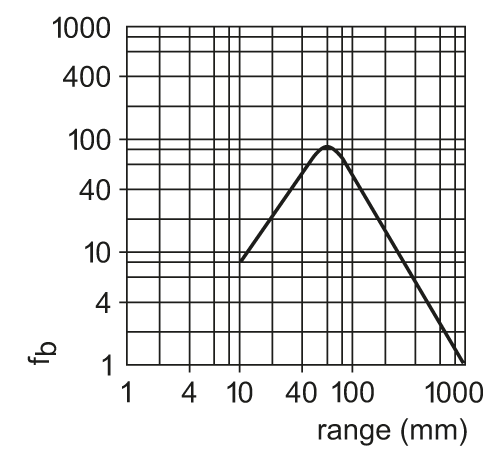

γράφημα πλεονάσματος απολαβής φωτός
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — OC5213-00 — 06.03.2003 —
