Détecteur réflexion directe avec suppression de l'arrière-plan

O6H309

O6H-FPKG/AS/4P

Détecteur réflexion directe avec suppression de l'arrière-plan

O6H309

O6H-FPKG/AS/4P

  • Boîtier en acier inoxydable robuste pour utilisation dans l'industrie alimentaire
  • Résistant au nettoyage haute pression avec des nettoyants agressifs
  • Indice de protection élevé adapté aux exigences dans les environnements industriels sévères
  • Occultation de l'arrière-plan particulièrement insensible aux perturbations même en cas d'arrière-plan fortement réfléchissant
  • Réglage intuitif de la plage de détection et de la fonction de sortie
« Go ifmonline – économisez 3% en commandant ce produit en ligne ! Remise appliquée à tous les produits ifm. Cette remise sera visible à la dernière étape de votre commande. »
{{ifmVariantName}}



  • ce
  • eac
  • cul
  • iolink
Détails techniques
Caractéristiques du produit
Type de lumière lumière rouge
Interface de communication IO-Link
Boîtier rectangulaire
Dimensions [mm] 41,3 x 13 x 21
Application
Caractéristique spécifique Suppression de l'arrière-plan
Principe de fonctionnement Système réflexion directe
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] 22; ((24 V))
Classe de protection III
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 633
Sorties
Technologie PNP
Fonction de sortie éclairement / obscurcissement; (à sélectionner)
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 100
Fréquence de commutation DC [Hz] 1000
Protection courts-circuits oui
Version protection courts-circuits pulsé
Zone de détection
Portée [mm] 2...200; (papier blanc 200 x 200 mm)
Portée objet blanc (rémission 90 %) [mm] 2...200
Portée objet gris (rémission 18 %) [mm] 4...200
Portée objet noir (rémission 6 %) [mm] 8...200
Portée réglable oui
Diamètre max. du spot lumineux [mm] 8
Dimensions du spot lumineux valables pour pour la portée maximale
Suppression de l'arrière-plan oui
Interfaces
Interface de communication IO-Link
Type de transmission COM2 (38,4 kBaud)
Révision IO-Link 1.1
Standard SDCI IEC 61131-9
Profils Smart Sensor: Device Identification; Binary Data Channel
Mode SIO oui
Type de port maître requis A
Temps de cycle de process min. [ms] 2,5
Données process IO-Link (cyclique)
Fonction longueur en bits
valeur process 8
informations de commutation binaires 1
Fonctions IO-Link (acyclique) étiquette électronique spécifique application; compteur horaire; compteur du nombre de commutations
DeviceID supportés
Mode de fonctionnement DeviceID
par défaut 424
Conditions d'utilisation
Température ambiante [°C] -25...80
Indice de protection IP 65; IP 67; IP 68; IP 69K
Tests / homologations
CEM
EN 60947-5-2
MTTF [Années] 534
Homologation UL
N° d'agrément UL E010
Données mécaniques
Poids [g] 34,4
Boîtier rectangulaire
Dimensions [mm] 41,3 x 13 x 21
Matières boîtier: inox (1.4404 / 316L); plastique: PPSU; Joint d'étanchéité: EPDM
Matière lentille
PMMA
Orientation de la lentille détection latérale
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
fonctionnement 1 x LED, vert
Remarques
Remarques
Tension d'alimentation "supply class 2" selon cULus
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M8
Diagrammes et courbes

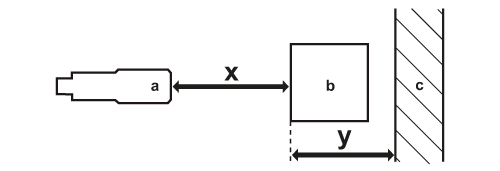

a: détecteur
b: objet
c: arrière-plan
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]
courbe de précision
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]
1 = objet noir (6 % rémission) , arrière-plan (blanc, rémission 90 %)
2 = objet gris (18 % rémission) , arrière-plan (blanc, rémission 90 %)
3 = objet blanc (90 % rémission) , arrière-plan (blanc, rémission 90 %)
