Détecteur inductif
IG0349
IGB2005-BBOA/SL/LS-100AK/RT
Détecteur inductif
IG0349
IGB2005-BBOA/SL/LS-100AK/RT
- Avec étage de sortie AC/DC combiné
- Technologie 2 fils
- Large plage de température de fonctionnement
- Boîtier robuste en métal pour l'utilisation dans des environnements industriels sévères
- Avec connecteur 1/2" robuste
Bénéficiez de 2% de remise* pour toute commande en ligne sur notre eshop ! C’est très simple avec Go ifmonline ! Il vous suffit de créer votre compte et c’est terminé. En plus d’une remise de 2% appliquée sur vos conditions habituelles, profitez des nombreux avantages de notre eshop : payement sécurisé, choisissez votre délais de livraison, historique de vos achats, disponibilité des produits en temps réel, … Tout ifm à portée de clic ! * hors contrat ou accord spécifique
{{ifmVariantName}}
| Caractéristiques du produit | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fonction de sortie | normalement fermé | ||||||||
| Portée [mm] | 5 | ||||||||
| Boîtier | boîtier fileté | ||||||||
| Dimensions [mm] | M18 x 1 | ||||||||
| Données électriques | |||||||||
| Tension d'alimentation [V] | 20...250 AC/DC | ||||||||
| Classe de protection | I | ||||||||
| Protection inversion de polarité | non | ||||||||
| Sorties | |||||||||
| Fonction de sortie | normalement fermé | ||||||||
| Chute de tension max. sortie de commutation DC [V] | 6 | ||||||||
| Chute de tension max. sortie de commutation AC [V] | 6,5 | ||||||||
| Courant de sortie minimum [mA] | 5 | ||||||||
| Courant résiduel max. [mA] | 2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC) | ||||||||
| Courant de sortie (au maintien) de la sortie de commutation AC [mA] | 250; (350 (...50 °C)) | ||||||||
| Courant de sortie (au maintien) de la sortie de commutation DC [mA] | 100 | ||||||||
| Courant de sortie (à l'appel) de la sortie de commutation [mA] | 2200; (20 ms / 0,5 Hz) | ||||||||
| Fréquence de commutation AC [Hz] | 25 | ||||||||
| Fréquence de commutation DC [Hz] | 100 | ||||||||
| Résistance courts-circuits | non | ||||||||
| Protection surcharges | non | ||||||||
| Zone de détection | |||||||||
| Portée [mm] | 5 | ||||||||
| Portée réelle Sr [mm] | 5 ± 10 % | ||||||||
| Portée de travail [mm] | 0...4,05 | ||||||||
| Exactitude / déviations | |||||||||
| Facteur de correction | acier: 1 / inox: 0,7 / laiton: 0,5 / aluminium: 0,4 / cuivre: 0,3 | ||||||||
| Hystérésis [% de Sr] | 3...15 | ||||||||
| Dérive du point de commutation [% de Sr] | -10...10 | ||||||||
| Conditions d'utilisation | |||||||||
| Température ambiante [°C] | -25...80 | ||||||||
| Indice de protection | IP 67 | ||||||||
| Tests / homologations | |||||||||
| CEM |
|
||||||||
| MTTF [Années] | 609 | ||||||||
| Homologation UL |
|
||||||||
| Données mécaniques | |||||||||
| Poids [g] | 63 | ||||||||
| Boîtier | boîtier fileté | ||||||||
| Type de montage | encastrable | ||||||||

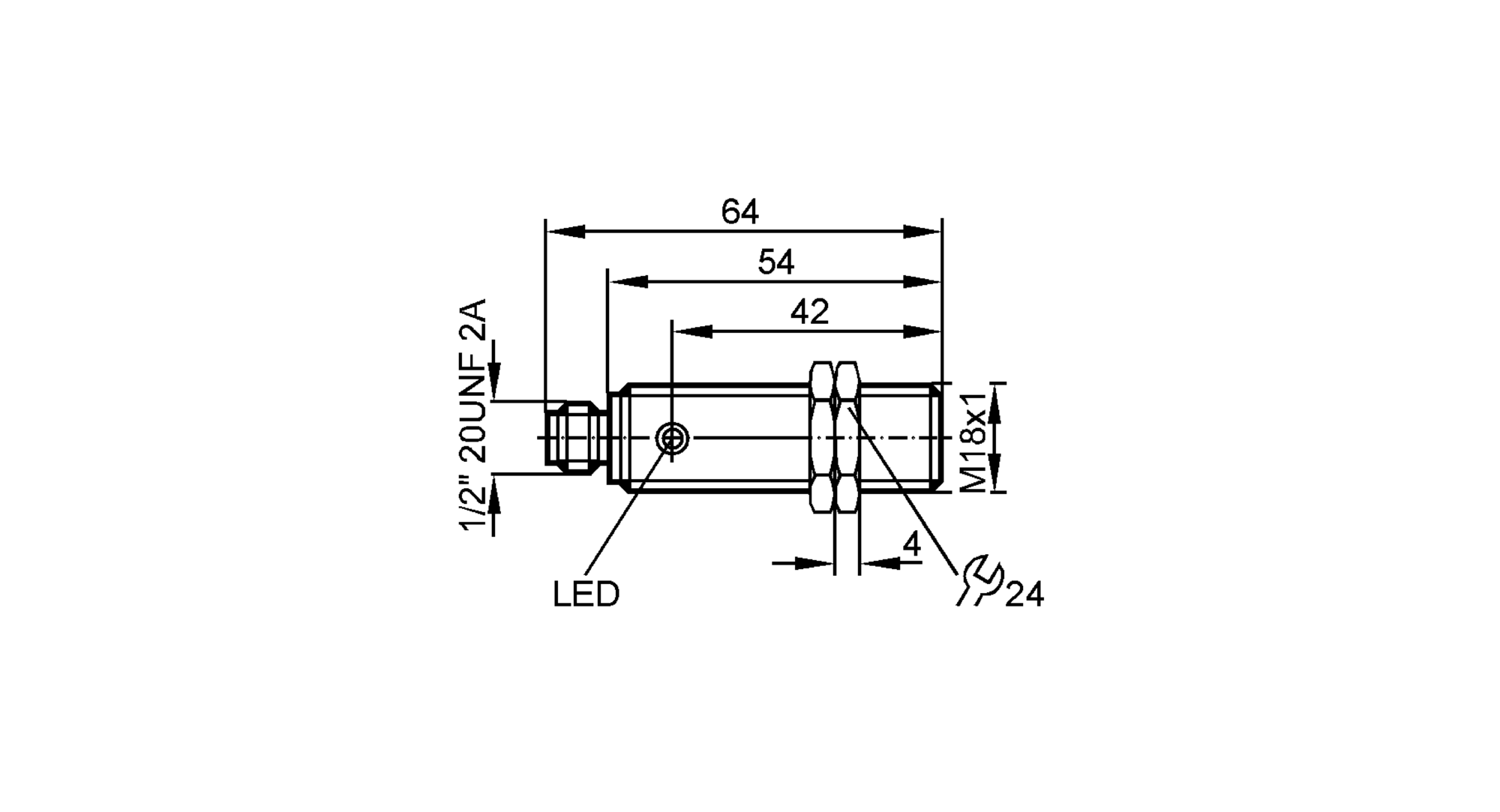

| Dimensions [mm] | M18 x 1 | ||||||||
| Désignation du filetage | M18 x 1 | ||||||||
| Matières | laiton recouvert de bronze blanc; PC | ||||||||
| Afficheurs / éléments de service | |||||||||
| Indication |
|
||||||||
| Raccordement électrique | |||||||||
| Protection nécéssaire | fusible miniature selon CEI60127-2 feuille 1; ≤ 2 A; instantané | ||||||||
| Accessoires | |||||||||
| Fourniture |
|
||||||||
| Remarques | |||||||||
| Remarques |
|
||||||||
| Unité d'emballage | 1 pièces | ||||||||
| Raccordement électrique - connecteur | |||||||||
| Connecteur: 1 x 1/2"; codage: C | |||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — IG0349-00 — 06.03.2003 —
|
|||||||||
IG0349 –
IGB2005-BBOA/SL/LS-100AK/RT
Raccordement électrique - connecteur
Connecteur: 1 x 1/2"; codage: C
- Remarque fusible miniature selon CEI60127-2 feuille 1 ≤ 2 A instantané
