lampe de signalisation à 1 segment
DV2120
LED-Lamp/IO-Link
lampe de signalisation à 1 segment
DV2120
LED-Lamp/IO-Link
- Commande via IO-Link ou entrées TOR
- Visibilité optimale
- Installation facile au moyen d’un écrou de fixation M30
Bénéficiez de 2% de remise* pour toute commande en ligne sur notre eshop ! C’est très simple avec Go ifmonline ! Il vous suffit de créer votre compte et c’est terminé. En plus d’une remise de 2% appliquée sur vos conditions habituelles, profitez des nombreux avantages de notre eshop : payement sécurisé, choisissez votre délais de livraison, historique de vos achats, disponibilité des produits en temps réel, … Tout ifm à portée de clic ! * hors contrat ou accord spécifique
{{ifmVariantName}}
| Application | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Application | signalisation des états de la machine | ||||||||
| Données électriques | |||||||||
| Tension d'alimentation [V] | 18...30 DC; (selon TBTS/TBTP "supply class 2" selon cULus) | ||||||||
| Tension nominale DC [V] | 24 | ||||||||
| Consommation [mA] | < 90 | ||||||||
| Interfaces | |||||||||
| Interface de communication | IO-Link | ||||||||
| Type de transmission | COM2 (38,4 kBaud) | ||||||||
| Révision IO-Link | 1.1 | ||||||||
| Standard SDCI | IEC 61131-9 | ||||||||
| Mode SIO | oui | ||||||||
| Type de port maître requis | A | ||||||||
| Temps de cycle de process min. [ms] | 2,3 | ||||||||
| DeviceID supportés |
|
||||||||
| Conditions d'utilisation | |||||||||
| Température ambiante [°C] | -25...50 | ||||||||
| Température de stockage [°C] | -40...75 | ||||||||
| Humidité relative de l'air max. [%] | 90 | ||||||||
| Altitude max. au-dessus du niveau de la mer [m] | 4000 | ||||||||
| Indice de protection | IP 67 | ||||||||
| Degré de pollution | 2 | ||||||||
| Données mécaniques | |||||||||
| Poids [g] | 153 | ||||||||
| Dimensions [mm] | Ø 56 / L = 61 | ||||||||
| Matières | boîtier: PC | ||||||||
| Afficheurs / éléments de service | |||||||||
| Indication |
|
||||||||
| Accessoires | |||||||||
| Accessoires en option |
|
||||||||
| Remarques | |||||||||
| Remarques |
|
||||||||
| Unité d'emballage | 1 pièces | ||||||||
| Raccordement électrique - connecteur | |||||||||
| IO-Link | Connecteur: M12; codage: A | ||||||||
| Diagrammes et courbes | |||||||||

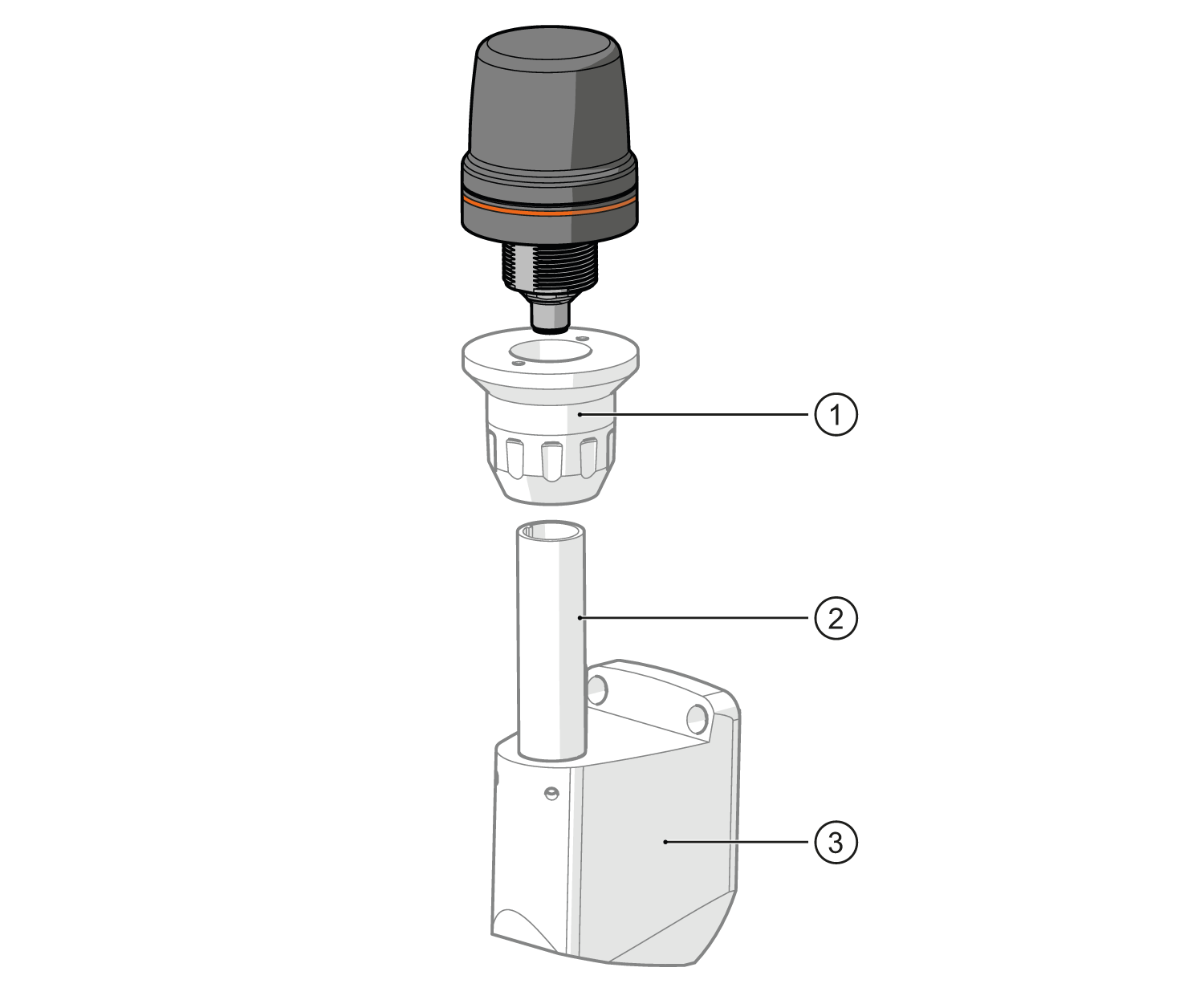

| montage à la base |
|
||||||||
| montage mural |
|
||||||||

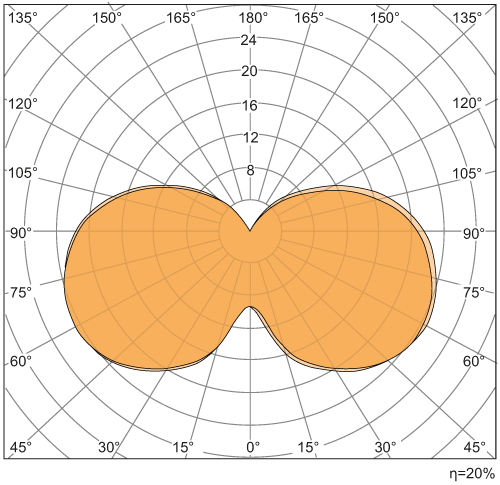

| courbe de répartition de l’intensité lumineuse |
|
||||||||
| courbe de répartition de l’intensité lumineuse |
|
||||||||
| courbe de répartition de l’intensité lumineuse |
|
||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — DV2120-00 — 25.01.2023 —
|
|||||||||
DV2120 –
LED-Lamp/IO-Link
Raccordement électrique - connecteur
IO-Link
- 1
- UB+
- 2
- non utilisé
- 3
- UB-
- 4
- IO-Link
- 5
- non utilisé
mode standard
- 1
- IN1 rouge
- 2
- IN2 vert
- 3
- GND
- 4
- non utilisé
- 5
- IN3 bleu
Connecteur: M12; codage: A
