Alimentation à découpage 24 V DC

DN4011

PSU-1AC/24VDC-3,3A

Alimentation à découpage 24 V DC

DN4011

PSU-1AC/24VDC-3,3A

  • Pour l'alimentation électrique régulée de commandes, capteurs, actionneurs et systèmes électroniques industriels
  • Faible dissipation de puissance grâce à un degré d'action élevé
  • Immunité aux coupures secteur élevée
  • Boîtier particulièrement peu encombrant
  • Réserves de puissance élevées
« Go ifmonline – économisez 3% en commandant ce produit en ligne ! Remise appliquée à tous les produits ifm. Cette remise sera visible à la dernière étape de votre commande. »
{{ifmVariantName}}



  • ce
  • cul
  • cruus
Détails techniques
Données électriques
Fréquence AC [Hz] 47...64
Tolérance de la tension d'alimentation [%] 10
Tolérance de la tension d'alimentation 2 [%] 20
Tension nominale AC [V] < 230
Tension d’entrée DC [V] 110...300
Plage de tension d'entrée AC [V] 100...240
Tension de sortie DC [V] 24...28
Classe de protection I; (IEC 61140)
Protection contre les surcharges oui; (< 39 DC)
Tension de sortie [V] réglable; tension de sortie selon TBTS, TBTP
Courant de sortie max. à tension de sortie min. [A] 3,3
Courant de sortie max. à tension de sortie max. [A] 2,7
Courant de sortie max. pendant une courte durée à tension de sortie min. [A] 3,3
Courant de sortie max. pendant une courte durée à tension de sortie max. [A] 2,7
Puissance de sortie (continu) [W] 80
Puissance de sortie (de courte durée) [W] 80
Facteur de performance (tension nominale 120 V AC / 60 Hz) 0,61
Facteur de performance (tension nominale 230 V AC / 50 Hz) 0,56
Nombre de circuits de sortie 1
Ondulation résiduelle max. [mV] 50
Courant de pointe au démarrage (tension nominale 120 V AC / 60 Hz) [A] 23
Courant de pointe au démarrage (tension nominale 230 V AC / 50 Hz) [A] 45
Courant d'appel à la mise sous tension oui
Rendement (tension nominale 120 V AC / 60 Hz) [%] 88
Rendement (tension nominale 230 V AC / 50 Hz) [%] 89,8
Protection d'entrée en externe ≤ B-10 A / ≤ C-6 A
Derating [W/K] 1,8 (60...70 °C)
Immunité aux coupures secteur (tension nominale 120 V AC / 60 Hz) [ms] 30
Immunité aux coupures secteur (tension nominale 230 V AC / 50 Hz) [ms] 128
Courant d’entrée (tension nominale 120 V AC / 60 Hz) [A] 1,24
Courant d’entrée (tension nominale 230 V AC / 50 Hz) [A] 0,68
Perte en puissance (tension nominale 120 V AC / 60 Hz) [W] 11,1
Perte en puissance (tension nominale 230 V AC / 50 Hz) [W] 9,1
Protection contre les courants de retour [V] 35
Sorties
Protection surcharges oui
Caractéristique surcharge courant de sortie constant
Conditions d'utilisation
Température ambiante [°C] -25...70
Remarque sur la température ambiante
respecter les espaces libres pour le refroidissement par convection (voir notice d'utilisation)
Température de stockage [°C] -40...85
Humidité relative de l'air max. [%] 95; (IEC 60068-2-30)
Indice de protection IP 20; (EN 60529)
Degré de souillure 2; (IEC 62103: la souillure conductrice n'est pas admissible)
Tests / homologations
CEM
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 classe A
Tenue aux vibrations
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Tenue aux chocs
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Correction du facteur de performance PFC oui
Données mécaniques
Poids [g] 569
Type de montage rail; (TH35 (EN 60715))
Dimensions [mm] 124 x 40 x 122,5
Matières tôle d'acier
Afficheurs / éléments de service
Indication
DC ok 1 x LED
Remarques
Remarques
Raccordement en série de sorties seulement pour des appareils identiques jusqu'à une tension totale de 150 V DC au maximum
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement bornes à vis:
Diagrammes et courbes
schéma bloc

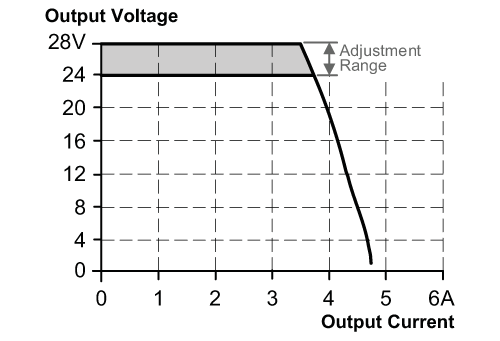

caractéristique de sortie
Courbe caractéristique rendement / perte en puissance

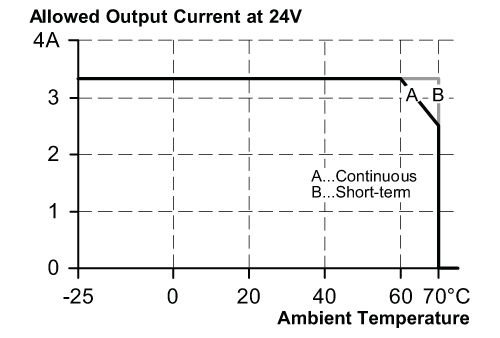

Courbe caractéristique du déclassement
Courbe caractéristique de l'immunité aux coupures secteur
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — DN4011-00 — 10.01.2014 —
