Caudalímetro magneto-inductivo

SM8120

SMR11XGXFRKG/US-100

Caudalímetro magneto-inductivo

SM8120

SMR11XGXFRKG/US-100

  • Medición precisa del caudal, del consumo y de la temperatura de los fluidos
  • Precisión, reproducibilidad y dinámica de medición elevadas
  • Con salida de conmutación, analógica y de impulsos
  • Pantalla a color de fácil lectura con indicación variable en rojo y verde
  • No se requieren tramos de entrada y salida
{{ifmVariantName}}



  • acs
  • ce
  • cpa
  • eac
  • cul
  • iolink
Datos técnicos
Características del producto
Número de entradas y salidas Número de salidas digitales: 2; Número de salidas analógicas: 1
Rango de medición
0,2...150 l/min 0,012...9 m³/h 3,6...2376 gph 0,06...39,6 gpm
Conexión de proceso G 1 DN25 junta plana
Campo de aplicación
Característica especial Contactos dorados
Fluidos Fluidos líquidos conductores; agua; fluidos acuosos
Nota sobre los fluidos
conductividad: ≥ 20 µS/cm
viscosidad: < 70 mm²/s (40 °C)
Temperatura del fluido [°C] -20...90
Resistencia a la presión [bar] 16
Resistencia a la presión [Mpa] 1,6
Datos eléctricos
Tensión de alimentación [V] 18...30 DC; (según EN 50178 MBTS/MBTP)
Consumo de corriente [mA] < 80
Clase de protección III
Protección contra inversiones de polaridad
Retardo a la disponibilidad [s] 5
Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 2; Número de salidas analógicas: 1
Entradas
Entradas reseteo del contador
Salidas
Número total de salidas 2
Señal de salida señal de conmutación; señal analógica; señal de impulsos; IO-Link; señal de frecuencia; (configurable)
Alimentación PNP/NPN
Número de salidas digitales 2
Función de salida normalmente abierto / normalmente cerrado; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V] 2
Corriente máxima permanente de la salida de conmutación DC [mA] 100
Número de salidas analógicas 1
Salida analógica de corriente [mA] 4...20; (escalable)
Carga máx. [Ω] 500
Salida de impulsos Caudalómetro
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de configuración / medición
Rango de medición
0,2...150 l/min 0,012...9 m³/h 3,6...2376 gph 0,06...39,6 gpm
Rango de indicación
-180...180 l/min -10,8...10,8 m³/h -2853,6...2853,6 gph -47,56...47,56 gpm
Resolución
0,1 l/min 0,006 m³/h 0,6 gph 0,01 gpm
Punto de conmutación SP
1...150 l/min 0,06...9 m³/h 16,2...2376 gph 0,27...39,6 gpm
Punto de desconmutación rP
0,2...149,2 l/min 0,012...8,95 m³/h 3,6...1903 gph 0,06...39,42 gpm
Punto inicial analógico ASP
0...120 l/min 0...7,2 m³/h 0...1903 gph 0...31,71 gpm
Punto final analógico AEP
30...150 l/min 1,8...9 m³/h 475...2376 gph 7,92...39,6 gpm
Supresión de caudal bajo LFC
0,2...7,5 l/min 0,012...0,45 m³/h 3...118,4 gph 0,05...1,98 gpm
Punto final de frecuencia FEP
30,2...150 l/min 1,8...9 m³/h 480...2376 gph 8...39,6 gpm
Frecuencia en el punto final FRP [Hz] 1...10000
Supervisión de cantidades de caudal
Longitud de pulso [s] 0,002...2
Valor de impulso 0,01...99990000 I
Supervisión de temperatura
Rango de medición [°C] -20...90
Rango de indicación [°C] -42...112
Resolución [°C] 0,1
Punto de conmutación SP [°C] -19,6...90
Punto de desconmutación rP [°C] -20...89,6
Punto inicial analógico [°C] -20...68
Punto final analógico [°C] 2...90
En intervalos de [°C] 0,1
Precisión / variaciones
Supervisión de caudal
Precisión en el rango de medición ± (0,8 % MW + 0,2 % MEW)
Repetibilidad ± 0,2 % MEW
Supervisión de temperatura
Precisión [K] ± 2,5 (Q > 5 % MEW)
Tiempos de respuesta
Supervisión de caudal
Temporización de arranque [s] 0...50
Tiempo de respuesta [s] < 0,25; (dAP = 0, T09)
Atenuación de la salida de conmutación dAP [s] 0...5
Supervisión de temperatura
Tiempo de respuesta [s] 15; (Q > 10 % MEW, T09)
Software / programación
Opciones de parametrización histéresis / ventana; normalmente abierto / normalmente cerrado; lógica de conmutación; Salida de frecuencia; salida de corriente/impulsos; Temporización de arranque; pantalla desactivable; Unidad de indicación
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9
Perfiles Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Modo SIO
Clase de puerto de maestro requerido A
Datos del proceso analógicos 3
Datos del proceso binarios 2
Tiempo mínimo del ciclo de proceso [ms] 6
DeviceIDs compatibles
Modo de funcionamiento DeviceID
predeterminado 961
Condiciones ambientales
Temperatura ambiente [°C] -20...60
Temperatura de almacenamiento [°C] -25...80
Grado de protección IP 65; IP 67
Homologaciones / pruebas
CEM
DIN EN 60947-5-9
Homologación CPA
Número de modelo 006MI
Clase de precisión -
Error máximo permitido ± 1,0 % FS
Q (min) 0,01 m³/h
Q (t) -
Q (max) 9 m³/h
Resistencia a choques
DIN IEC 68-2-27 20 g (11 ms)
Resistencia a vibraciones
DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [años] 114
Homologación UL
Número de homologación UL I014
Número de registro UL E174189
Directiva sobre equipos a presión Buenas prácticas de la técnica al uso; aplicable para fluidos del grupo 2; fluidos del grupo 1 previa solicitud
Datos mecánicos
Peso [g] 787,5
Materiales inox (1.4408 / 316); inox (1.4404 / 316L); PC; PBT+PC-GF30
Materiales en contacto con el fluido inox (1.4404 / 316L); PEEK; PEEK con fibra de carbono; EPDM; Centellen
Conexión de proceso G 1 DN25 junta plana
Indicaciones / elementos de mando
Indicación
pantalla a color 1,44", 128 x 128 píxeles
2 x LED, amarillo
Notas
Notas
MW = Valor de medición
MEW = valor final del rango de medición
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12; Contactos: dorado
Diagramas y curvas

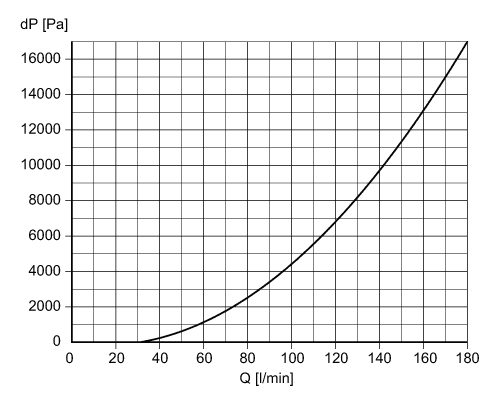

Pérdida de carga / cantidad de caudal
