Encóder incremental con eje hueco

RA3101

INCREMENTAL ENCODER BASIC LINE

Encóder incremental con eje hueco

RA3101

INCREMENTAL ENCODER BASIC LINE

  • Secuencia de impulsos definida para la detección fiable del número de revoluciones
  • Para determinar posiciones y medir recorridos con precisión
  • Comunicación y parametrización cómodas a través de IO-Link
  • Elevada resistencia a choques y vibraciones gracias al principio de exploración magnético
  • Resolución programable de 1 ... 10.000
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
  • iolink
Datos técnicos
Características del producto
Resolución 1...10000; (parametrizable; Configuración de fábrica: 1024) impulsos
Interfaz de comunicación IO-Link
Versión del eje Eje hueco unidireccional
Diámetro del eje [mm] 6
Campo de aplicación
Principio de funcionamiento incremental
Sistema de detección magnético
Datos eléctricos
Tensión de alimentación [V] 4,75...30 DC
Consumo de corriente [mA] < 150
Clase de protección III
Protección contra inversiones de polaridad
Retardo a la disponibilidad [s] 0,5
Velocidad de rotación máx. eléctrica [U/min] 12000
Salidas
Alimentación HTL/TTL
Frecuencia de conmutación [kHz] 1000
Configuración de fábrica
Función de salida: HTL (50 mA)
Protección contra cortocircuitos
Desfase canal A y B [°] 90
Rango de configuración / medición
Resolución 1...10000; (parametrizable; Configuración de fábrica: 1024) impulsos
Precisión / variaciones
Precisión [°] 0,1
Software / programación
Opciones de parametrización Resolución; Sentido de giro; HTL; TTL
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Modo SIO
Tiempo mínimo del ciclo de proceso [ms] 2,3
Condiciones ambientales
Temperatura ambiente [°C] -40...85
Temperatura de almacenamiento [°C] -40...85
Humedad relativa del aire máx. [%] 95; (condensación no permitida)
Grado de protección IP 65; IP 66; (en la parte de la carcasa: IP 67; en la parte del eje: IP 64)
Homologaciones / pruebas
Resistencia a choques
100 g
Resistencia a vibraciones
20 g
MTTF [años] 292
Datos mecánicos
Peso [g] 268,5
Dimensiones [mm] Ø 36,5 / L = 58,5
Materiales collarín: aluminio; Carcasa: inox (1.4521 / 444)
Par de apriete [Nm] < 0,7; (Tornillo de montaje)
Velocidad de rotación máx. mecánica [U/min] 12000
Par de apriete inicial máx. [Nm] 1
Temperatura de referencia par de apriete [°C] 20
Versión del eje Eje hueco unidireccional
Diámetro del eje [mm] 6
Material del eje
acero inoxidable
Profundidad de instalación del eje [mm] 18
Desplazamiento axial máx. del eje [mm] 0,5
Conexión eléctrica
IO-Link Conector: 1 x M12, radial, puede usarse axialmente; codificación: A; cuerpo: inox (1.4401 / 316)
Diagramas y curvas

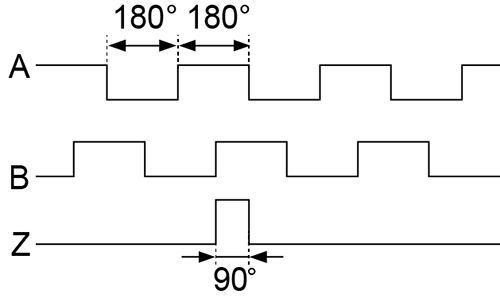

Diagrama de impulsos
giro en el sentido de las agujas del reloj (vista sobre el eje)
