Detector de posición para accionadores giratorios

MVQ101

SVS BASIC IO-LINK

Detector de posición para accionadores giratorios

MVQ101

SVS BASIC IO-LINK

  • Modo de parpadeo del LED para una rápida localización óptica del sensor
  • Ajuste de las posiciones finales con solo un clic para una rápida puesta en marcha
  • Autodiagnóstico de desgaste, bloqueos o adherencias para un mantenimiento preventivo
{{ifmVariantName}}

Ficha técnica en PDF
  • ce
  • ukca
  • iolink
  • cul
Características del producto
Alimentación PNP
Función de salida 3 x normalmente abierto / normalmente cerrado; (seleccionable)
Interfaz de comunicación IO-Link
Carcasa rectangular

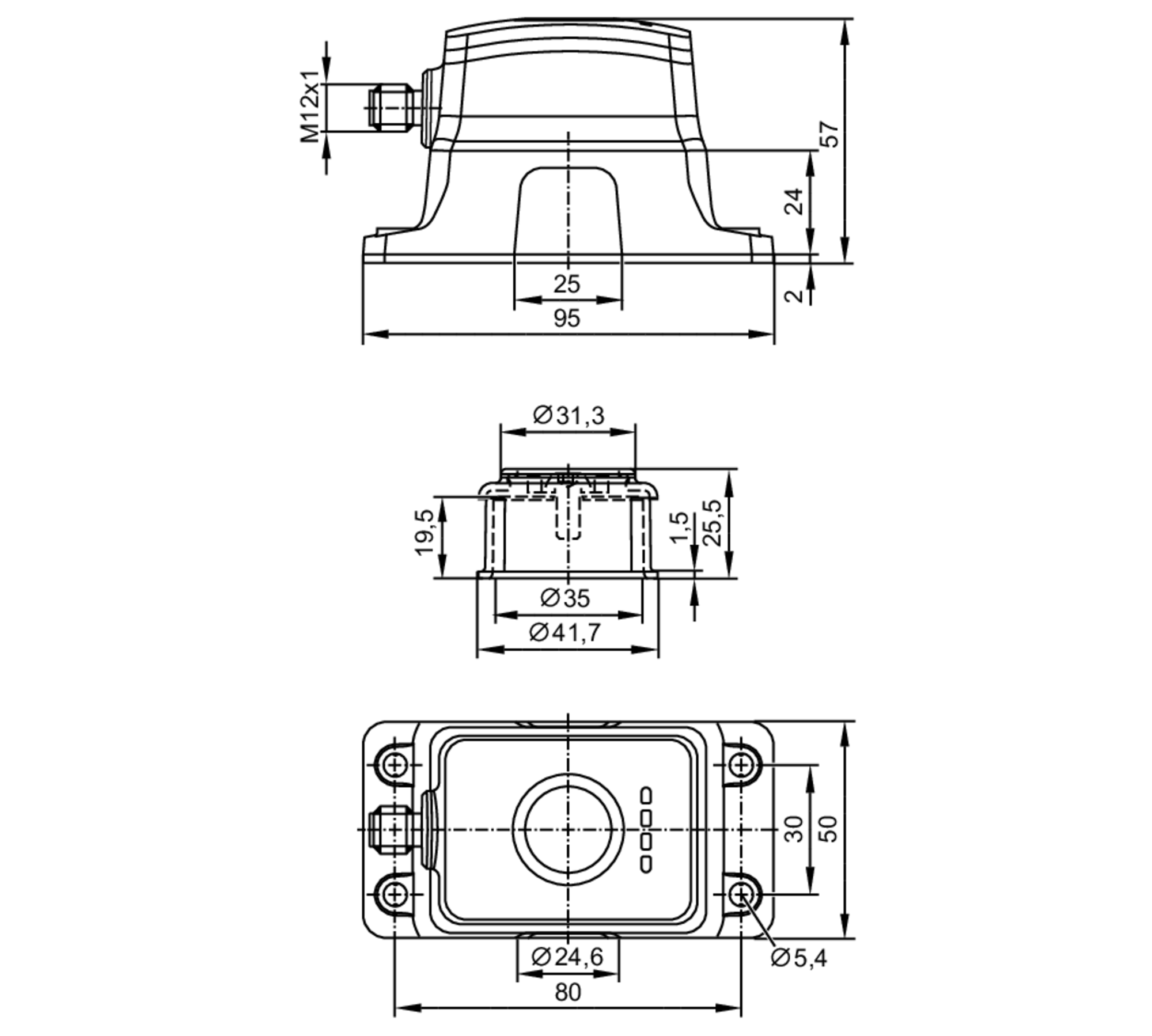

Dimensiones [mm] 95 x 50 x 57
Campo de aplicación
Principio de funcionamiento magnético
Aplicación detección de ángulo de giro absoluto
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] < 40
Clase de protección III
Protección contra inversiones de polaridad sí
Tiempo de retardo a la disponibilidad máx. [ms] 300
Salidas
Alimentación PNP
Función de salida 3 x normalmente abierto / normalmente cerrado; (seleccionable)
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 100
Protección contra cortocircuitos sí
Resistente a sobrecargas sí
Rango de detección
Rango de detección [°] 360
Precisión / variaciones
Precisión [°] ± 1
Resolución [°] 0,1
Tolerancia [°] 0,1...15; (predeterminado 10)
Histéresis [°] 0,1...5; (predeterminado 3)
Deriva de temperatura [°/K] 0,02
Repetibilidad [°] 0,1
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9 CDV
Perfiles Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable; Blob; Measurement Data Channel
Modo SIO sí
Clase de puerto de maestro requerido A
Tiempo mínimo del ciclo de proceso [ms] 4
DeviceIDs compatibles
Modo de funcionamiento DeviceID
predeterminado 595
Condiciones ambientales
Temperatura ambiente [°C] -25...70
Grado de protección IP 65; IP 67; (zona de la leva de conmutación protegido contra polvo)
Homologaciones / pruebas
CEM
EN 61000-4-2 4 kV CD / 8 kV AD
EN 61000-4-3 10 V/m
EN 61000-4-4 2 kV
EN 61000-4-6 10 V
EN 55011 clase B
Resistencia a vibraciones
EN 60068-2-6
Resistencia a choques
EN 60068-2-27
MTTF [años] 410
Homologación UL
Número de homologación UL S001
Datos mecánicos
Peso [g] 175
Carcasa rectangular
Dimensiones [mm] 95 x 50 x 57
Materiales PA
Par de apriete [Nm] 1,5
Indicaciones / elementos de mando
Indicación
Disponibilidad 1 x LED, verde
Estado de conmutación 2 x LED, blanco RGB
Accesorios
Componentes incluidos
tornillos de cabeza hexagonal interior: 4 x M5 x 20, Acero inoxidable
leva de conmutación
Notas
Cantidad por pack 1 unid.
Conexión eléctrica - Conector macho
Conexión Conector: 1 x M12; codificación: A; cuerpo: Acero inoxidable
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — MVQ101-00 — 07.12.2017 —
