- Medición de nivel sin contacto para aplicaciones asépticas
- LW2720
Características del producto
Número de entradas y salidas | Número de salidas digitales: 1; Número de salidas analógicas: 1 |
---|---|
Conexión de proceso | G 1 Aseptoflex Vario |
Campo de aplicación
Característica especial | Contactos dorados | |
---|---|---|
Constante dieléctrica del fluido | ≥ 2 | |
Fluidos recomendados | agua; fluidos acuosos | |
Temperatura del fluido [°C] | -40...150; (véase diagrama) | |
Velocidad máx. del cambio de nivel [mm/s] | 200 | |
Resistencia a la presión [bar] | 8 | |
Nota sobre la resistencia a la presión |
|
|
Resistencia al vacío [mbar] | -1000 | |
PTMA en aplicaciones según el NRC [bar] | 8 | |
Homologación de equipos radioeléctricos para | EU/RED; Reino Unido; Corea del Sur; EE.UU.; Canadá; Australia; Nueva Zelanda; Vietnam; Singapur; Argentina | |
Nota sobre la homologación de equipos radioeléctricos |
|
Datos eléctricos
Tensión de alimentación [V] | 18...30 DC |
---|---|
Consumo de corriente [mA] | < 80 |
Clase de protección | III |
Protección contra inversiones de polaridad | sí |
Retardo a la disponibilidad [s] | < 15 |
Principio de medición | FMCW (tecnología de 80 GHz); rango de frecuencia 77 - 81 GHz |
Entradas/salidas
Número de entradas y salidas | Número de salidas digitales: 1; Número de salidas analógicas: 1 |
---|
Salidas
Número total de salidas | 2 |
---|---|
Señal de salida | señal de conmutación; señal analógica; IO-Link |
Alimentación | PNP/NPN |
Número de salidas digitales | 1; (2 parametrizable) |
Función de salida | normalmente abierto / normalmente cerrado; (parametrizable) |
Caída de tensión máx. de la salida de conmutación DC [V] | 2,5 |
Corriente máxima permanente de la salida de conmutación DC [mA] | 50 |
Número de salidas analógicas | 1 |
Salida analógica de corriente [mA] | 4...20, invertible; (escalable) |
Carga máx. [Ω] | 43,5 * (Ub – 18) + 600 Ω |
Protección contra cortocircuitos | sí |
Tipo de protección contra cortocircuitos | pulsada |
Resistente a sobrecargas | sí |
Rango de configuración / medición
Rango de medición [m] | 10; (véase diagrama) |
---|---|
Frecuencia de medición [Hz] | > 3 |
Precisión / variaciones

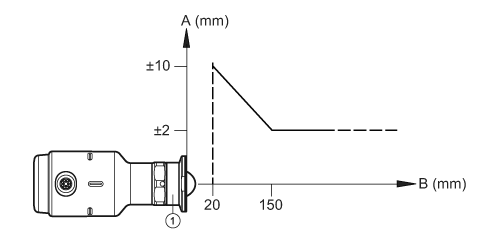

Precisión |
|
|
---|---|---|
Resolución [mm] | 1 | |
Señal cero de corriente [mA] | 3,8 | |
Señal completa de corriente [mA] | 20,5 | |
Influencia de la temperatura por cada 10 K | ± 1 mm |
Tiempos de respuesta
Tiempo de reacción [ms] | 330 |
---|
Interfaces
Interfaz de comunicación | IO-Link | ||||
---|---|---|---|---|---|
Tipo de transmisión | COM2 (38,4 kBaud) | ||||
Revisión IO-Link | 1.1 | ||||
Norma SDCI | IEC 61131-9 | ||||
Perfiles | Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A) | ||||
Modo SIO | sí | ||||
Clase de puerto de maestro requerido | A | ||||
Datos del proceso analógicos | 1 | ||||
Datos del proceso binarios | 2 | ||||
Tiempo mínimo del ciclo de proceso [ms] | 6 | ||||
DeviceIDs compatibles |
|
Condiciones ambientales
Temperatura ambiente [°C] | -40...80 | |
---|---|---|
Nota sobre la temperatura ambiente |
|
|
Temperatura de almacenamiento [°C] | -40...90 | |
Grado de protección | IP 68; IP 69K |
Homologaciones / pruebas
CEM |
|
||
---|---|---|---|
Resistencia a choques |
|
||
Resistencia a vibraciones |
|
||
MTTF [años] | 330 |
Datos mecánicos
Peso [g] | 727,15 |
---|---|
Materiales | inox (1.4404 / 316L); PA; FKM; FVMQ |
Materiales en contacto con el fluido | PTFE; EPDM |
Conexión de proceso | G 1 Aseptoflex Vario |
Acabado Ra/Rz de las superficies en contacto con el fluido | < 0,76 |
Notas
Notas | para la primera puesta en marcha se requiere un maestro IO-Link y un software de parametrización (p. ej. moneo o LR DEVICE). |
---|---|
Cantidad por pack | 1 unid. |
Conexión eléctrica
Conexión | Conector: 1 x M12; codificación: A; Contactos: dorado |
---|
Diagramas y curvas
ángulo de radiación
|
|
---|
|
|
---|
|
|
---|
