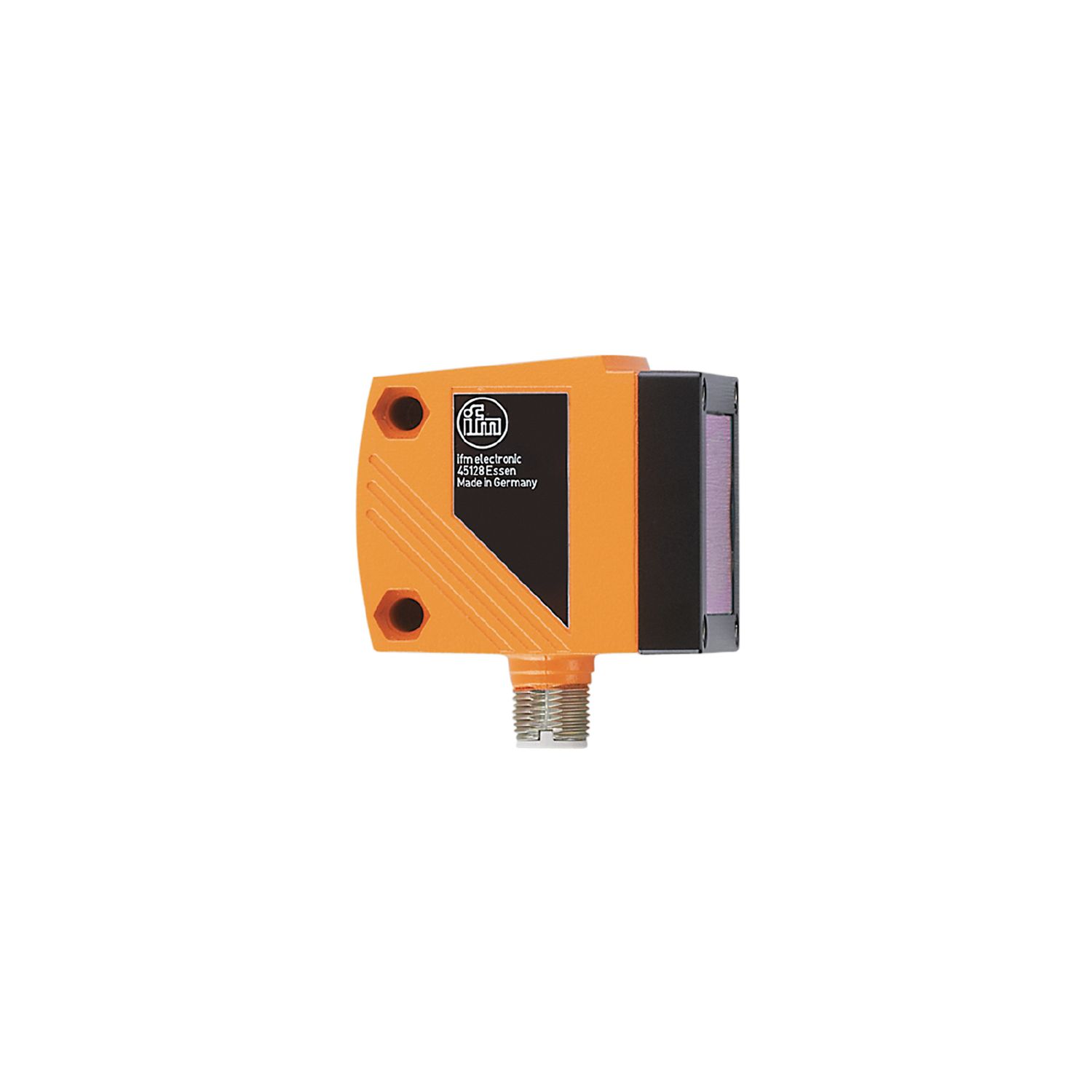

Optischer Abstandssensor

Name: O1D105
Brand: ifm
SKU: O1D105
Price: 372.80 EUR

O1D105

O1DLF3KG/IO-LINK

Optischer Abstandssensor

O1D105

O1DLF3KG/IO-LINK

Zuverlässige optische Abstandsmessung mit hoher Reichweite bis zu 10 m
Zwei Schaltausgänge, davon einer als Analogausgang programmierbar
Skalierbarer Messbereich und einstellbare Fensterfunktion
Einsatz in Applikationen mit Hintergrundausblendung
Sehr gutes Preis-Leistungs-Verhältnis

Beachten Sie bei der Auswahl des Alternativartikels und des Zubehörs eventuell abweichende technische Daten.

Produktmerkmale

Laserschutzklasse	2
Gehäuse	Quaderförmig

Elektrische Daten

Betriebsspannung [V]	18...30 DC
Stromaufnahme [mA]	< 150
Schutzklasse	III
Verpolungsschutz	ja
Typ. Lebensdauer [h]	50000

Ein-/Ausgänge

Anzahl der Ein- und Ausgänge	Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1

Ausgänge

Gesamtzahl Ausgänge	2
Elektrische Ausführung	PNP
Anzahl der digitalen Ausgänge	2
Ausgangsfunktion	Schließer / Öffner; (programmierbar)
Strombelastbarkeit je Ausgang [mA]	200
Anzahl der analogen Ausgänge	1
Analogausgang Strom [mA]	4...20; (skalierbar IEC 61131-2)
Max. Bürde [Ω]	250
Analogausgang Spannung [V]	0...10; (skalierbar IEC 61131-2)
Min. Lastwiderstand [Ω]	5000
Kurzschlussschutz	ja
Ausführung Kurzschlussschutz	getaktet
Überlastfest	ja

Erfassungsbereich

Max. Lichtfleckbreite [mm]	15
Max. Lichtfleckhöhe [mm]	15
Lichtfleckabmessungen gelten für	10 m
Hintergrundausblendung [m]	10...100

Mess-/Einstellbereich

Messbereich [m]	0,2...10; (weißes Papier 200 x 200 mm 90 % Remission)
Messfrequenz [Hz]	1...33

Schnittstellen

Kommunikationsschnittstelle

IO-Link

Übertragungstyp

COM2 (38,4 kBaud)

IO-Link Revision

1.1

SDCI-Norm

IEC 61131-9

Profile

Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable

SIO-Mode

Benötigte Masterportklasse

Prozessdaten analog

Prozessdaten binär

Min. Prozesszykluszeit [ms]

Unterstützte DeviceIDs

Betriebsart	DeviceID
default	809

Umgebungsbedingungen

Umgebungstemperatur [°C]	-10...60
Schutzart	IP 67

Zulassungen / Prüfungen

EMV

EN 60947-5-2

Laserschutzklasse

Laserschutzhinweis

Achtung:	Laserlicht
Leistung:	<= 4,0 mW
Wellenlänge:	650 nm
Puls:	1,3 ns
Nicht in den Strahl blicken.
Kontakt mit Laserlicht vermeiden.
Laserklasse:	2
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr. 50, Juni 2007.

MTTF [Jahre]

107

Mechanische Daten

Gewicht [g]	244,5
Gehäuse	Quaderförmig
Abmessungen [mm]	59 x 42 x 52
Werkstoffe	Gehäuse: Zinkdruckguss; Frontscheibe: Glas; LED-Fenster: PC
Ausrichtung Optik	seitliche Optik

Anzeigen / Bedienelemente

Schaltzustand	2 x LED, gelb
Betrieb	LED, grün
Abstandswert, Programmierung	alphanumerische Anzeige, 4-stellig

Zubehör

Zubehör optional

Abdeckscheibe, E21133

Bemerkungen

Betriebsspannung "supply class 2" gemäß cULus

Verpackungseinheit

1 Stück

Elektrischer Anschluss

Anschluss	Steckverbindung: 1 x M12; Codierung: A

Weitere Daten

Parameter	Einstellbereich	Werkseinstellung
Uni	mm, m, inch	mm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	200...9999	1000
nSP1	200...9999	800
FSP1	200...9999	1200
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	200...9999	2000
nSP2	200...9999	1800
FSP2	200...9999	2200
ASP	0...9999	0
AEP	0...9999	9999
rATE [Hz]	1...33	15
dS1	0...0,1...5	0
dr1	0...0,1...5	0
dS2	0...0,1...5	0
dr2	0...0,1...5	0
dFo	0...0,1...5	0
dIS	d1...3; rd1...3; OFF	d3

Reproduzierbarkeit / Genauigkeit

	Reproduzierbarkeit der Messwerte		Genauigkeit
	weiß (90 % Remission)	grau (18 % Remission)	weiß (90 % Remission)	grau (18 % Remission)
200...1000 mm	± 4,5 mm	± 6,0 mm	± 15,0 mm	± 16,0 mm
1000...2000 mm	± 5,0 mm	±8,0 mm	± 15,0 mm	± 18,0 mm
2000...4000 mm	± 16,0 mm	±19,0 mm	± 25,0 mm	± 30,0 mm
4000...6000 mm	± 24,0 mm	± 33,0 mm	± 35,0 mm	± 45,0 mm
6000...10000 mm	± 50,0 mm	-	± 65,0 mm	-

Messfrequenz	15 Hz
Fremdlicht auf dem Objekt	< 40 klx

Reproduzierbarkeit / Genauigkeit

	Reproduzierbarkeit der Messwerte		Genauigkeit
	weiß (90 % Remission)	grau (18 % Remission)	weiß (90 % Remission)	grau (18 % Remission)
200...2000 mm	± 14,0 mm	± 14,0 mm	± 24,0 mm	± 24,0 mm
2000...4000 mm	± 25,0 mm	± 30,0 mm	± 35,0 mm	± 40 mm
4000...6000 mm	± 31,0 mm	±45,0 mm	± 41,0 mm	± 55,0 mm
6000...10000 mm	± 60,0 mm	-	± 70,0 mm	-

Messfrequenz	15 Hz
Fremdlicht auf dem Objekt	< 40...100 klx
Tastweite Objekt schwarz (6 % Remission)	<= 4000 klx
Die Werte gelten für
konstante Umweltbedingungen	23 °C / 960 hPa
minimale Einschaltdauer in Minuten	10

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — O1D105-04 — 11.10.2023 —
