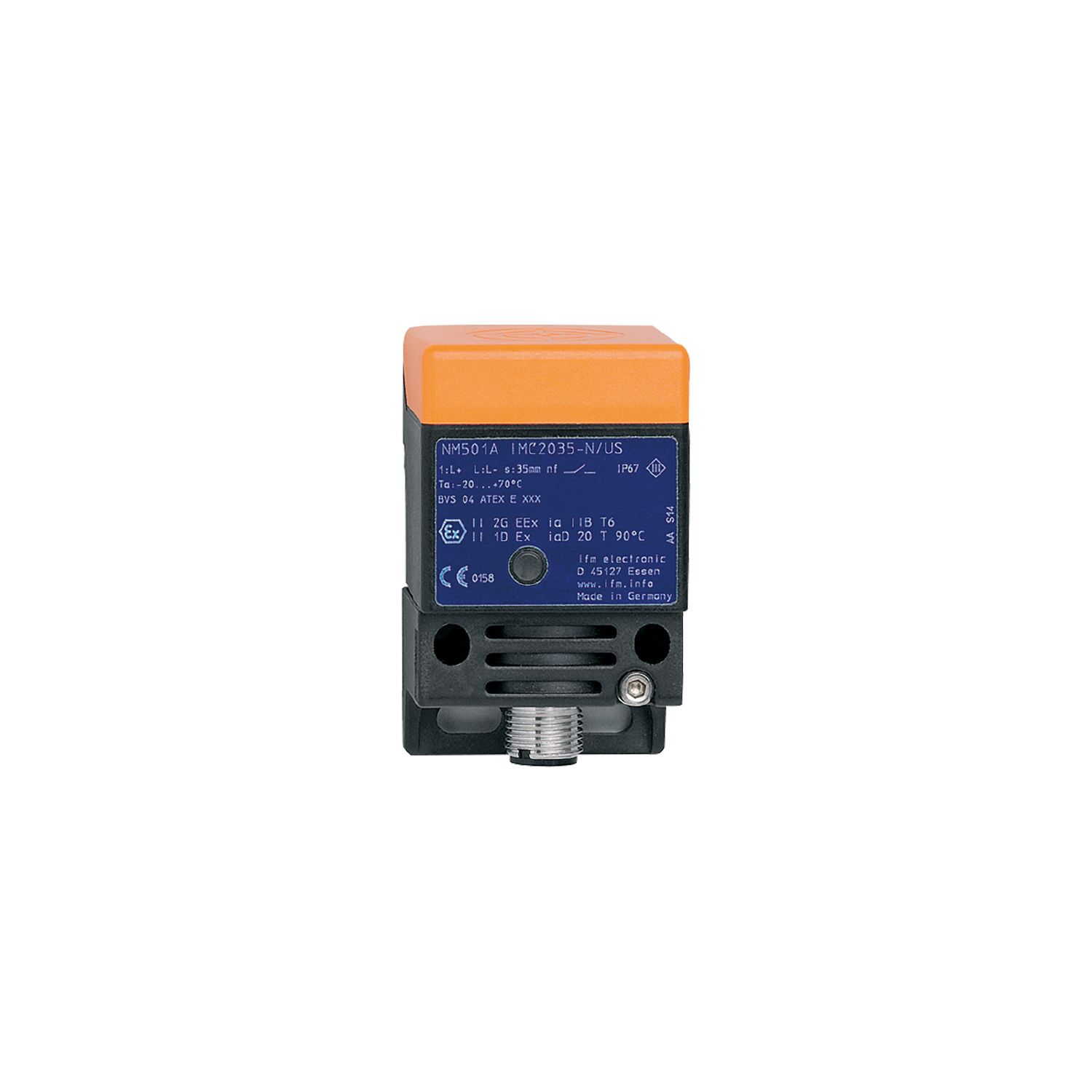

Induktiver NAMUR-Sensor

Name: NM501A
Brand: ifm
SKU: NM501A
Price: 55.90 EUR

NM501A

IMC2035-N/US/2G/1D

Induktiver NAMUR-Sensor

NM501A

IMC2035-N/US/2G/1D

Für Anwendungen in explosionsgefährdeten Bereichen
Für den Anschluss an eigensichere Stromkreise
Hoher Schaltabstand für den Einsatz in der Fördertechnik
Robustes Gehäuse für den Einsatz in rauer Industrieumgebung
Aktive Fläche in fünf Positionen ausrichtbar

Produktmerkmale

Elektrische Ausführung	NAMUR
Ausgangsfunktion	Öffner
Schaltabstand [mm]	35
Gehäuse	Quaderförmig
Abmessungen [mm]	40 x 40 x 66

Einsatzbereich

Besondere Eigenschaft	Vergoldete Kontakte

Elektrische Daten

Anschluss an Schaltverstärker	ja
Schaltverstärker	Anschluss an bescheinigte eigensichere Stromkreise mit den Höchstwerten: U = 15 V / I = 50 mA / P = 120 mW
Nennspannung DC [V]	8,2; (1kΩ)
Anschlussspannung DC [V]	7,5...30; (bei Anwendung außerhalb des Ex-Bereichs)
Stromaufnahme [mA]	< 1; (sperrend; leitend: > 2,1)
Schutzklasse	III

Ausgänge

Elektrische Ausführung	NAMUR
Ausgangsfunktion	Öffner
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]	30; (bei Anwendung außerhalb des Ex-Bereichs)
Schaltfrequenz DC [Hz]	100

Erfassungsbereich

Schaltabstand [mm]	35
Realschaltabstand Sr [mm]	35 ± 10 %

Genauigkeit / Abweichungen

Korrekturfaktor	Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,4 / Kupfer: 0,3
Hysterese [% von Sr]	1...15
Schaltpunktdrift [% von Sr]	-10...10

Umgebungsbedingungen

Umgebungstemperatur [°C]	-20...70
Schutzart	IP 67

Zulassungen / Prüfungen

Zulassung

BVS 04 ATEX E 091 X; IECEx BVS 06.0003

ATEX Gerätekennzeichnung

II 2G Ex ia IIB T6 Gb

II 1D Ex ia IIIC T 90°C Da

EMV

EN 60947-5-6

Schock-/Schwingbeanspruchung

30 g (11 ms) / 10-55 Hz (1 mm)

MTTF [Jahre]

2935

Sicherheitskennwerte

Max. Eigenkapazität [nF]	220
Max. Eigeninduktivität [µH]	710

Mechanische Daten

Gewicht [g]	189
Gehäuse	Quaderförmig
Einbauart	nicht bündig einbaubar
Abmessungen [mm]	40 x 40 x 66
Werkstoffe	Gehäuse: PPE; aktive Fläche: PPE orange; Schrägstück: PPS; Montageadapter: PPS schwarz; Schraube: Stahl verzinkt

Anzeigen / Bedienelemente

Schaltzustand

1 x LED, gelb

Zubehör

Lieferumfang

Montagehalterung: 1

Innensechskantschlüssel: 1

Bemerkungen

5 Lagen der aktiven Schaltzone wählbar

Verpackungseinheit

1 Stück

Elektrischer Anschluss - Stecker

Anschluss	Steckverbindung: 1 x M12; Codierung: A; Arretierung: Messing, weißbronze-beschichtet; Kontakte: vergoldet

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — DE-DE — NM501A — 24.04.2023 —
