RN6003

Encoder absoluto mono-volta de eixo maciço

RN-0512-G24/N1B

{{'OPTIONAL_INFO' | productAvailability | error}}

Caro cliente,
infelizmente esta ficha técnica não está disponível no idioma desejado. Em caso de dúvidas, favor enviar um e-mail para: E-Mail info.br@ifm.com

Com os melhores cumprimentos,
A sua equipe ifm

  • ce
Download
Technische Details
Características do produto
Resolução 512 traços; 512 passos; 9 Bit
Interface de comunicação paralelo
Dados elétricos
Tensão de operação [V] 10...30 DC
Consumo de corrente [mA] < 150
Rotação elétrica máx. [U/min] 6000
Saídas
Função elétrica HTL
Carga de corrente máx. por saída [mA] 20
Versão da proteção contra curto-circuito < 60 s
Código código Gray; (valores de códigos acendentes com rotação à direita (visto do eixo))
Faixa de medição / de ajuste
Resolução 512 traços; 512 passos; 9 Bit
Interfaces
Interface de comunicação paralelo
Condições ambientais
Temperatura ambiente [°C] -20...85
Temperatura de armazenamento [°C] -30...100
Umidade relativa do ar máx. [%] 98
Proteção IP 64
Certificações / testes
Resistência a choques
100 g (6 ms)
Resistência à vibrações
10 g (55...2000 Hz)
Dados mecânicos
Dimensões [mm] Ø 58 / L = 52
Materiais alumínio
Rotação mecânica máx. [U/min] 10000
Torque inicial máx. [Nm] 1
Torque da temperatura de referência [°C] 20
Versão do eixo eixo maciço
Diâmetro do eixo [mm] 10
Material do eixo
1.4104 (aço)
Carga de eixos máx. axial na extremidade do eixo [N] 10
Carga de eixos máx. radial na extremidade do eixo [N] 20
conexão elétrica
cabo: 1 m, PUR; Comprimento máx. do cabo: 100 m; radial
diagrama e curvas

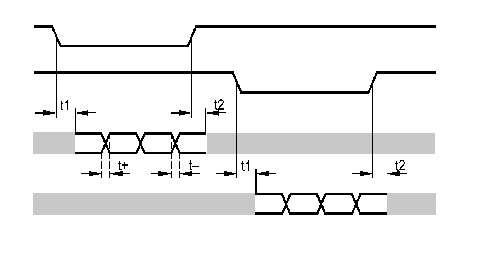

diagrama de pulso
versão A invertido
versão B invertido
pistas 3...10
pistas 1...2
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — RN6003-00 — 04.12.2007 —
