OIH580

Sensor de reflexão difusa com supressão de fundo

OIH580

OIH-HPKG/US/800MM

Sensor de reflexão difusa com supressão de fundo

OIH580

OIH-HPKG/US/800MM

Invólucro em metal especialmente robusto para aplicação em ambiente industrial adverso
Fácil ajuste do ponto de comutação mediante potenciômetro e escala de distância
Alcance de detecção muito elevado
Supressão de fundo precisa e detecção independente da cor
Alinhamento fácil graças a luz vermelha visível

Artigo não mais disponível - registro de arquivo

Características do produto

Tipo de luz	luz vermelha

Campo de aplicação

Característica especial	Supressão de fundo
Princípio de funcionamento	Sensores de reflexão difusa

Dados elétricos

Tensão de operação [V]	10...30 DC; ("supply class 2" conforme cULus)
Consumo de corrente [mA]	35
Classe de proteção	III
Proteção contra inversão de polaridade	sim
Tipo de luz	luz vermelha
Comprimento da onda [nm]	625

Saídas

Função elétrica	PNP
Saída	comutação com luz
Queda de tensão máx. da saída de comutação DC [V]	2,5
Intensidade de corrente máxima constante da saída de comutação DC [mA]	200
Frequência de comutação DC [Hz]	300
Proteção contra curto-circuitos	sim
Versão da proteção contra curto-circuito	por impulso
Proteção contra sobrecarga	sim

Faixa de registro

Alcance [mm]	50...800; (papel branco ou preto 200 x 200 mm +/- 6 %)
Alcance/alcance de detecção ajustável	sim
Diâmetro máx. da mancha de luz [mm]	55
Dimensões da mancha de luz valem para	à faixa máxima de detecção
Supressão de fundo disponível	sim

Condições ambientais

Temperatura ambiente [°C]	-25...60
Proteção	IP 67

Certificações / testes

EMC

EN 60947-5-2

Dados mecânicos

Peso [g]

215,2

Dimensões [mm]

64 x 43 x 38

Designação da rosca

M30 x 1,5

Materiais

zinco moldado sob pressão niquelado

Material da lente

PMMA

Displays / elementos de operação

Display

Status de chaveamento	1 x LED, amarelo
em operação	1 x LED, verde

Acessórios

Material incluído

porca de fixação: 1

Notas

Quantidade	1 peça

conexão elétrica

Conexão	Conexão: 1 x M12; codificação: A

diagrama e curvas

a:	Sensor
b:	objeto
c:	plano de fundo
x:	sensor de distância / objeto [mm]
y:	distância mínima do objeto / plano de fundo [mm]

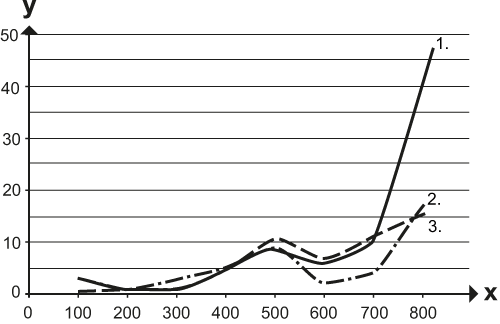

curva de precisão

x:	sensor de distância / objeto [mm]
y:	distância mínima do objeto / plano de fundo [mm]
1 =	objeto preto (6% de remissão) , fundo branco (90% de remissão)
2 =	objeto cinza (18 % de remissão) , fundo branco (90% de remissão)
3 =	objeto branco (90 % de remissão) , fundo branco (90% de remissão)
