OI5008

Sensores retroreflexivos

OI5008

OIP-FNKG

Sensores retroreflexivos

OI5008

OIP-FNKG

Artigo não mais disponível - registro de arquivo

Características do produto

Tipo de luz	luz vermelha
Invólucro	forma construtiva de roscas

Campo de aplicação

Característica especial	filtro de polarização
Princípio de funcionamento	Sensores retroreflexivos

Dados elétricos

Tensão de operação [V]	10...55 DC
Classe de proteção	II
Proteção contra inversão de polaridade	sim
Tipo de luz	luz vermelha
Comprimento da onda [nm]	660

Saídas

Função elétrica	NPN
Saída	Comutação de modo Claro/Escuro; (programável)
Queda de tensão máx. da saída de comutação DC [V]	2,5
Intensidade de corrente máxima constante da saída de comutação DC [mA]	250
Frequência de comutação DC [Hz]	65
Proteção contra curto-circuitos	sim
Versão da proteção contra curto-circuito	por impulso
Proteção contra sobrecarga	sim

Faixa de registro

Alcance sobre refletor prismático [m]	0,15...2; (Refletor prismático Ø 80 E20005)
Alcance/alcance de detecção ajustável	sim
Diâmetro máx. da mancha de luz [mm]	200
Dimensões da mancha de luz valem para	à faixa máxima
Filtro polarizador disponível	sim

Condições ambientais

Temperatura ambiente [°C]	-25...60
Proteção	IP 65

Certificações / testes

EMC

EN 60947-5-2

Dados mecânicos

Peso [g]

0,124

Invólucro

forma construtiva de roscas

Dimensões [mm]

M30 x 1,5 / L = 125

Designação da rosca

M30 x 1,5

Materiais

PBT; PPO modificado

Material da lente

PMMA

Displays / elementos de operação

Display

Status de chaveamento

1 x LED, amarelo

Acessórios

Material incluído

porcas de fixação: 2

chave de fenda

Notas

Quantidade	1 peça

conexão elétrica

Conexão	terminais: ...1,5 mm²; Revestimento do cabo: Ø 7...13 mm; Prensa Cabo: M20 X 1,5

diagrama e curvas

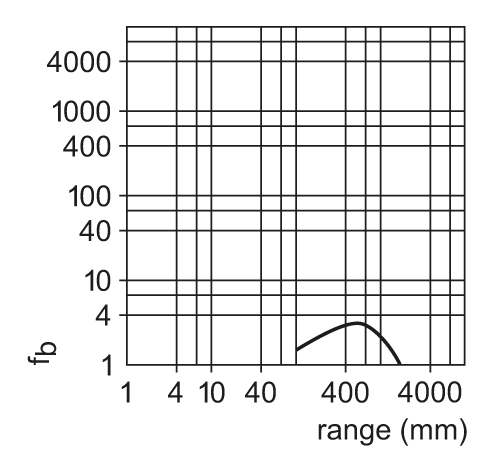

curva da capacidade de reserva

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — OI5008-00 — 06.03.2003 —
