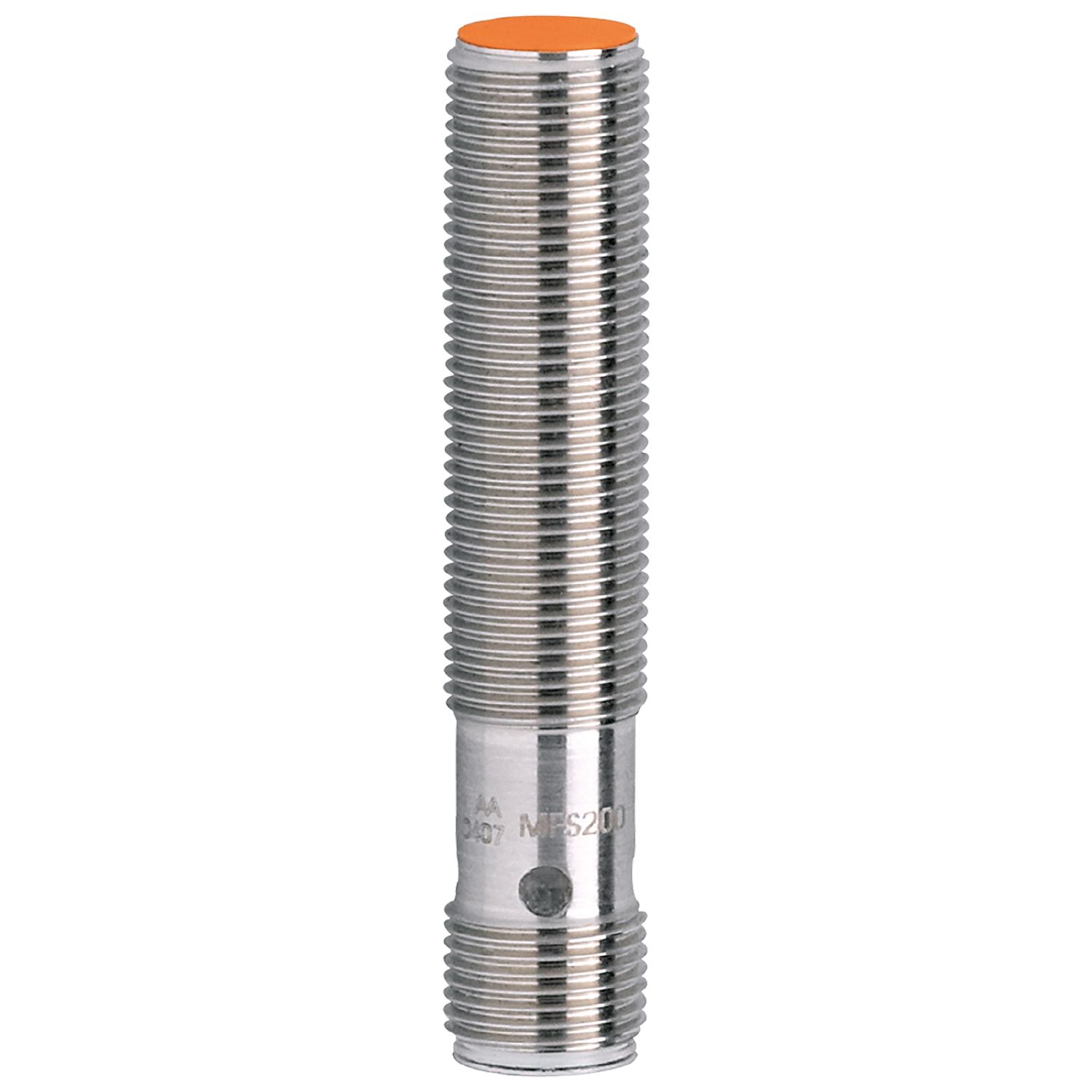

MF5004

Sensor magnético

MF5004

MFK3060-BPKG/US-104-DPS

Sensor magnético

MF5004

MFK3060-BPKG/US-104-DPS

Ampla distância de comutação de 60 mm
Alta frequência de comutação para processos rápidos
Instalável de forma embutida ou não embutida em metais não magnetizáveis
Ampla faixa de temperatura operacional
Indicação bem visível do estado de comutação

Artigo não mais disponível - registro de arquivo

Produtos alternativos: MFS212 Comparação de produtos: MF5004 / MFS212 Quando selecionar um item alternativo, por favor verifique possíveis diferenças técnicas.

Características do produto

Função elétrica	PNP
Saída	normalmente aberto
Alcance de detecção [mm]	60; (em relação ao ímã M 4.0)
Invólucro	forma construtiva de roscas
Dimensões [mm]	M12 x 1 / L = 60

Campo de aplicação

Característica especial	Contatos banhados a ouro

Dados elétricos

Tensão de operação [V]	10...30 DC
Consumo de corrente [mA]	< 10
Classe de proteção	III
Proteção contra inversão de polaridade	sim

Saídas

Função elétrica	PNP
Saída	normalmente aberto
Queda de tensão máx. da saída de comutação DC [V]	2,5
Intensidade de corrente máxima constante da saída de comutação DC [mA]	200
Frequência de comutação DC [Hz]	5000
Proteção contra curto-circuitos	sim
Versão da proteção contra curto-circuito	por impulso
Proteção contra sobrecarga	sim

Faixa de registro

Alcance de detecção [mm]	60; (em relação ao ímã M 4.0)
Sensibilidade magnética [mT]	1,2

Precisão / desvios

Histerese [% de Sr]	1...10

Condições ambientais

Temperatura ambiente [°C]	-40...75
Proteção	IP 67

Certificações / testes

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiado	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV line to line, Ri: 2 Ohm
EN 61000-4-6 AF com fio	10 V
EN 55011	classe B
imunidade conforme DIN ISO 11452-2	100 V/m

Dados mecânicos

Peso [g]	35
Invólucro	forma construtiva de roscas
Dimensões [mm]	M12 x 1 / L = 60
Designação da rosca	M12 x 1
Materiais	invólucro: Aço inoxidável; face ativa: PBT laranja; porcas de fixação: latão

Displays / elementos de operação

Display

Status de chaveamento

1 x LED, amarelo

Acessórios

Material incluído

porcas de fixação: 2

Notas

Quantidade	1 peça

conexão elétrica - conector

Conexão	Conexão: 1 x M12; codificação: A; Contatos: dourado
