RN6057

Absolute Singleturn-pulsgever met massieve as

RN-4096-S24/K B

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Voor de nauwkeurige positie-, hoek-, snelheids- en lengtemeting
  • Directe uitvoer van de waarden met behulp van SSI-interface
  • Compacte en robuuste behuizing
  • Hoge schok- en trillingsbestendigheid
  • Radiale stekkeraansluiting voor het gebruik in krappe inbouwsituaties
  • ce
  • c_nrtl_us
Download
Technische Details
Producteigenschappen
Resolutie 4096 stappen; 4096 stappen; 12 Bit
Communicatie interface SSI-Data interface
As uitvoering massieve as
Asdiameter [mm] 10
Toepassingsgebied
Functieprincipe absoluut
Omwentelingstype Singleturn
Elektrische eigenschappen
Voedingsspanning [V] 4,75...30 DC
Stroomopname [mA] < 160
Uitgangen
Code Gray-Code; (stijgende codewaarde bij met de klok mee (op de as gezien))
Codesignaal Pulsingang; TTL-compatibele signalen; Takt en Takt (inv.) vanuit de driver volgens RS 485; data uitgang; synchroon serieel; TTL-compatibele signalen, data en data (inv.); Incrementele signalen; 2 sinusvormige incrementele signalen (A en B); met 90° fase verschoven; 1 Vss 512 signaalperioden per omwenteling
Meet- / instelbereik
Resolutie 4096 stappen; 4096 stappen; 12 Bit
Interfaces
Communicatie interface SSI-Data interface
Omgevingsvariabelen
Omgevingstemperatuur [°C] -40...85
Max. toelaatbare relatieve luchtvochtigheid [%] 75; (kortstondig: 95 %)
Beschermklasse IP 64
Toelatingen / testen
Schokbestendigheid
100 g (6 ms)
Trillingsbestendigheid
30 g (55...2000 Hz)
MTTF [jaren] 46
Mechanische eigenschappen
Gewicht [g] 441,8
Afmetingen [mm] Ø 58 / L = 66,7
Materialen aluminium
Max. toerental mechanisch [U/min] 12000
Max. aandraaimoment [Nm] 1
Referentietemperatuur aandraaimoment [°C] 20
As uitvoering massieve as
Asdiameter [mm] 10
Materiaal as
1.4104 (staal)
Max. asbelasting axiaal bij as uiteinde [N] 10
Max. asbelasting radiaal bij as uiteinde [N] 20
Opmerkingen
Opmerkingen
Niet gebruikte aders/pinnen (n.c.) mogen niet aangesloten worden
N.B. uitloop artikel
Elektrische aansluiting
Connector: 1 x M23 (ifm 1001.11), radiaal; Max. kabellengte: 100 m
Diagrammen en curves

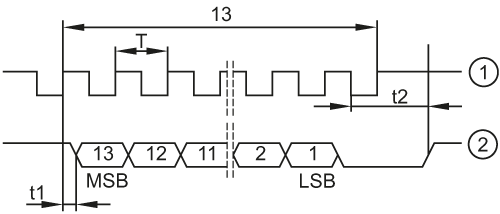

Impulsdiagram
1 puls
2 Data
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — RN6057-04 — 12.01.2016 —
